プラロック（レバータイプ） CP-317
- 通常単価(税別)
- 225円～253円
- 税込単価
- 248円～278円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
【特長】・小扉用に開発された軽量型ハンドル。・スムーズ操作とソフトデザインで多種多様のボックスにマッチ...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

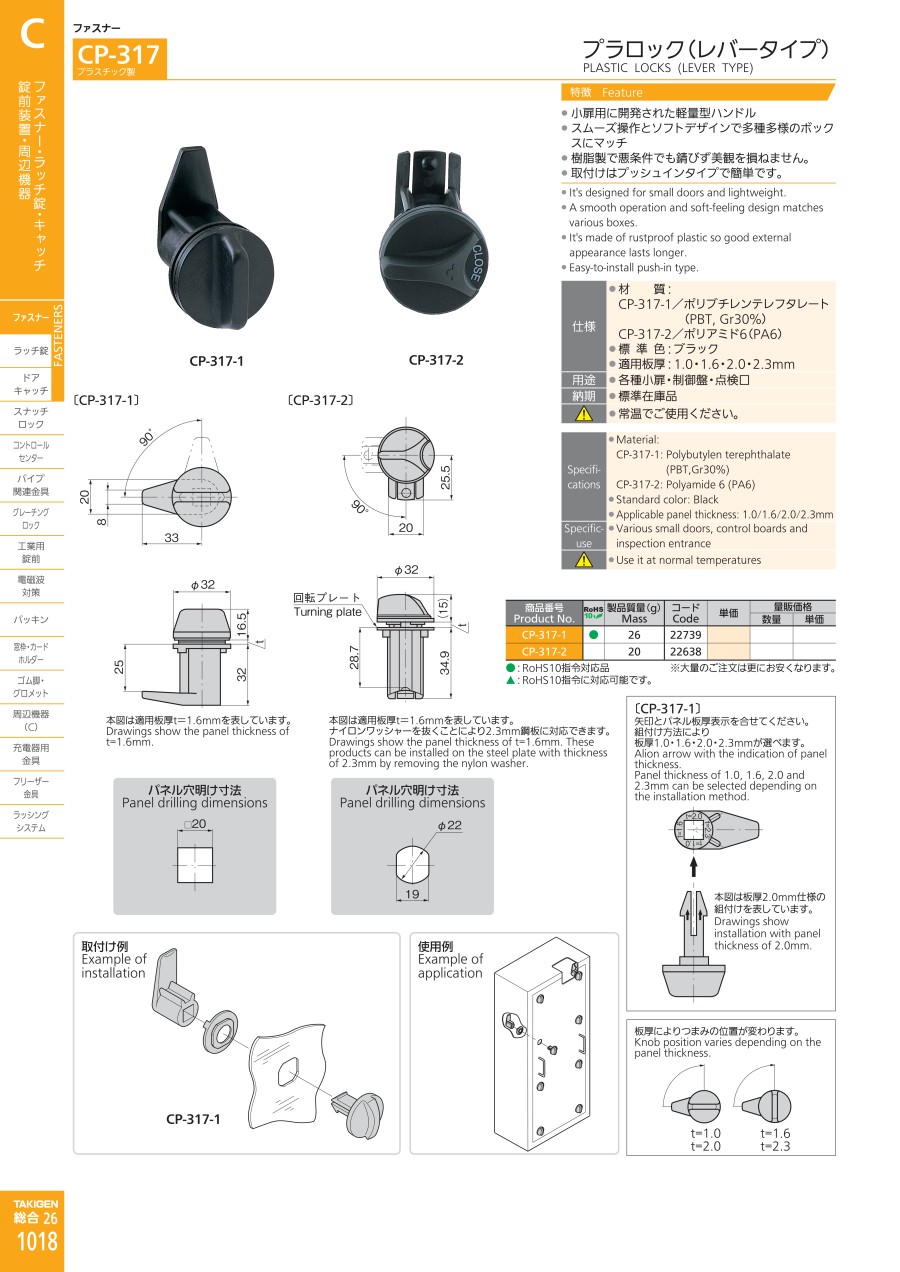

商品情報
外形図
CP-317-1
CP-317-2
本図は適用板厚1.6mmを表しています。
本図は適用板厚1.6mmを表しています。
ナイロンワッシャーを抜くことにより2.3mm鋼板に対応できます。
製品仕様
| 型番 | RoHS10 | 材質 | 標準色 | 適用板厚（mm） | 製品質量（g） |
|---|---|---|---|---|---|
| CP-317-1 | ● | ポリブチレンテレフタレート（PBT, Gr30%） | ブラック | 1.0・1.6・2.0・2.3 | 26 |
| CP-317-2 | - | ポリアミド6（PA6） | 20 |
●:RoHS10指令対応品
使用例
取付け例
CP-317-1
技術情報・設計アイデア
パネル穴明け寸法
CP-317-1
CP-317-2
詳細情報
基本情報
【特長】
・小扉用に開発された軽量型ハンドル。
・スムーズ操作とソフトデザインで多種多様のボックスにマッチ。
・樹脂製で悪条件でも錆びず美観を損ねません。
・取付けはプッシュインタイプで簡単です。
【用途】
・各種小扉・制御盤・点検口
