ステンレス埋込みハンドル A-1860
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
A-1860の仕様・寸法情報
ハンドル形状
スイングハンドル
種類
本体
鍵形状
なし
材質
ステンレス
特殊付加機能
なし(通常)
用途
特装車、振動機器、テールゲートリフター
材質（詳細）
ハンドル：ステンレス（SUS304）／カバー：AES樹脂（ブラック）
仕上
ハンドル：バフ研磨
全幅(mm)
233
付属品
M6ボルト・六角穴付ナット
商品コード
01249
-
-
商品情報
外形図
製品仕様
【仕様】
- 製品質量：1,080g
- 材質：ハンドル／ステンレス（SUS304）、カバー／AES樹脂（ブラック）
- 表面仕上：ハンドル／バフ研磨
- 付属品：M6ボルト・六角穴付ナット
【動作】
- ハンドルを約40mmリフトアップし、90°回転させると左右のパイプが35mm内側に引込みます。
【用途】
- 特装車・振動機器・テールゲートリフター
【備考】
- ハンドルとパイプは組立していません。
パネル穴明け寸法
取付け方法
1. 裏蓋を角根ボルトに通す。
2. 裏蓋を扉に溶接する。
3. φ16パイプ（別売）を扉に挿入し本体とパイプを装着する。
4. 六角ナットで固定する。

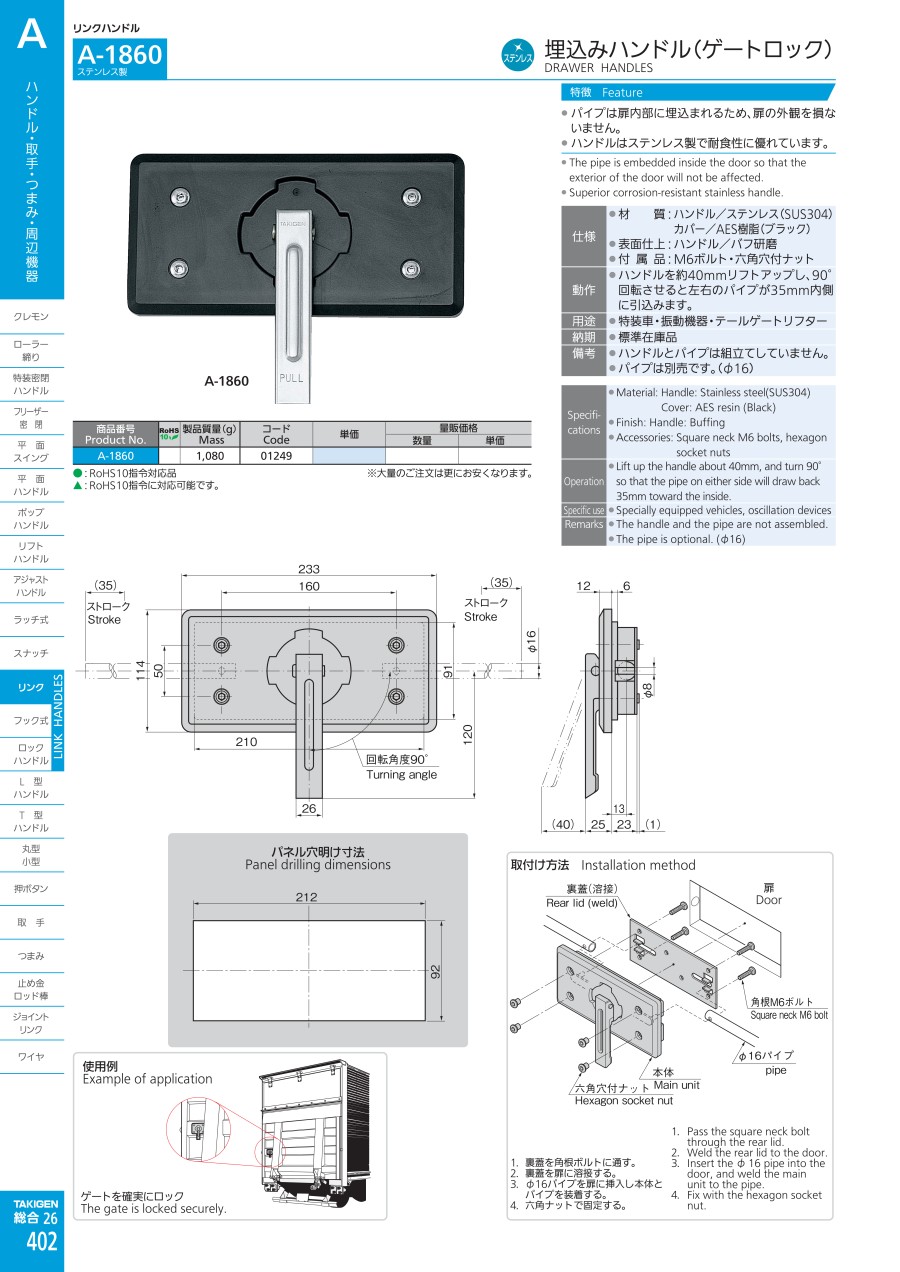

カタログ
