未確定：候補が3型番あります。
全長(mm)
~mm- 84
- 117
- 142
全幅(mm)
~mm- 28
- 32
全高(mm)
~mm- 21
- 25
タイプ
~mmCAD
- 2D
ステンレス押ボタン付平面ハンドル A-1260
- 通常単価(税別)
- 13,650円～17,010円
- 税込単価
- 15,015円～18,711円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
【特長】・ステンレス製品で耐食性に優れています。・左右兼用型。（止め金を裏返すと左右の入替えができます...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
仕様
- 材質：ステンレス鋼鋳物（SUS304）
- 表面仕上：ヘアライン仕上
- 付属品：キー2本・ビスセット・専用止め金
- 鍵番号：030
| 型番 | 適用板厚 | 製品質量（g） |
|---|---|---|
| A-1260-1 | 0.6～1.5 | 420 |
| A-1260-2 | 0.8～1.5 | 255 |
| A-1260-3 | 0.8～1.5 | 190 |
パネル穴明け寸法
規格表
| 型番 | L1 | （L2） | （L3） | （L4） | （L5） | （L6） | （L7） | L8 | L9 | L10 |
|---|---|---|---|---|---|---|---|---|---|---|
| A-1260-1 | 142 | 49.5 | 65.5 | 9.5 | 17.5 | 35 | 25.5 | 109 | 104 | 117 |
| A-1260-2 | 117 | 48.5 | 61.5 | 8.5 | 20 | 35 | 20.5 | 88 | 83.5 | 96 |
| A-1260-3 | 84 | 23.5 | 61.5 | 8.5 | - | 10 | 20.5 | 55 | 50.5 | 63 |
| 型番 | W1 | W2 | （W3） | （W4） | （W5） | W6 | （H1） | H2 | H3 | t | φd | φD | P | N | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-1260-1 | 32 | 26 | 21 | 15 | 5 | 27 | 51 | 5 | 17 | 3 | 4 | 8 | 128 | 2 | 4.5 |
| A-1260-2 | 28 | 23 | 20 | 10 | 0 | 24 | 44 | 4 | 14 | 2 | 2.8 | 7 | 105 | 2 | 4 |
| A-1260-3 | 28 | 23 | - | 10 | 5 | 24 | 23 | 4 | 14 | 2 | 3.8 | 7 | 72 | 1 | 4 |
商品特長詳細
- 取付けねじを変更することにより3mmまでの板厚に対応することができます。
A-1260-1：M5×8SW／A-1260-2・3：M4×8SW
注意・禁止事項
- 摺動部には潤滑油をご使用ください。特に塗料の付着にはご注意ください。
- 鍵を必要以上に回転させると錠前部・鍵先端部が破損する恐れがありますのでご注意ください。
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
詳細情報
基本情報
【特長】
・ステンレス製品で耐食性に優れています。
・左右兼用型。（止め金を裏返すと左右の入替えができます）
【用途】
・高速道路制御盤・船舶用機器。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

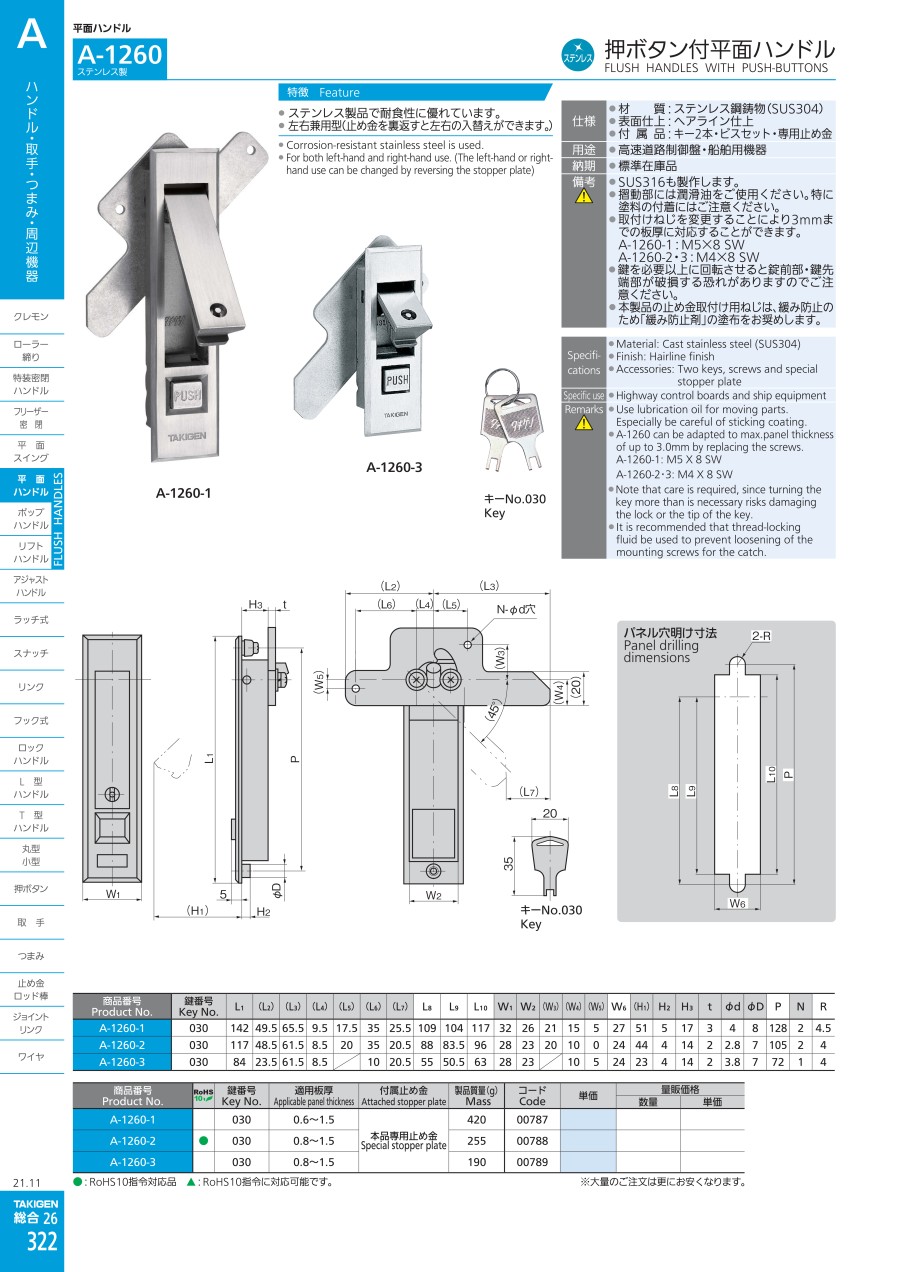

カタログ
