キャップ付ロックハンドル A-247
- 通常単価(税別)
- 1,450円
- 税込単価
- 1,595円
通常出荷日：9日目
【特長】・止め金押えスプリング付。・左右兼用型。【用途】・屋外配分電盤・制御盤
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
A-247-1の仕様・寸法情報
ハンドル形状
ロックハンドル
種類
本体
鍵形状
錠前付き
材質
亜鉛
特殊付加機能
なし(通常)
用途
屋外用配分電盤、制御盤
種類（詳細）
錠本体
材質（詳細）
亜鉛合金（ZDC）
仕上
梨地クロムめっき（MZCr）
勝手
左右兼用型
鍵番号
0061・0062
適用板厚(mm)
最大9
外径(mm)
50
付属品
大ナット、ビスセット
適用ハンドル
0061-H、0062-H
商品コード
00571
備考
止め金は別売りです。
-
-

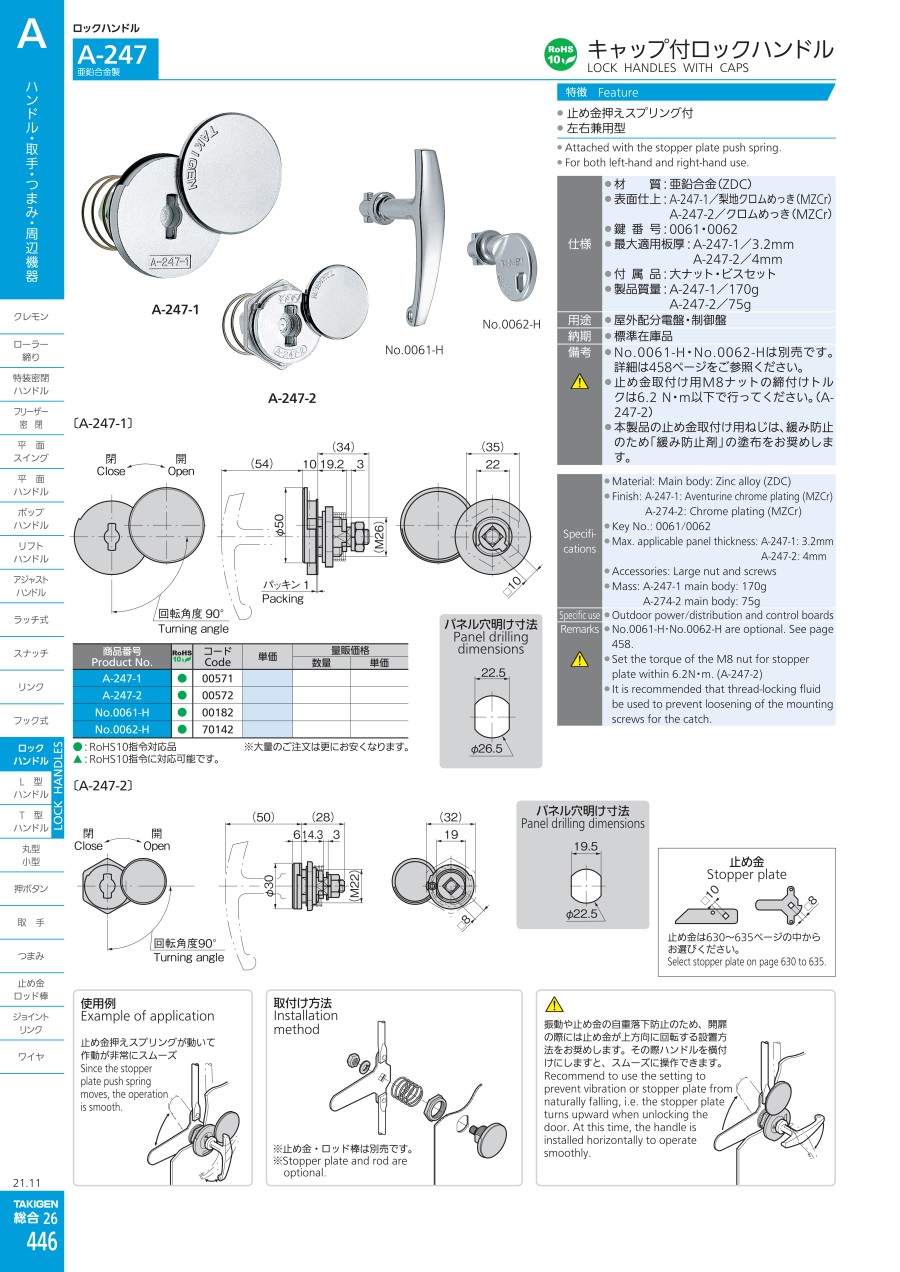

商品情報
外形図
A-247-1
A-247-2
製品仕様
| 型番 | 製品質量（g） | 材質 | 表面仕上 | 鍵番号 | 最大適用板厚（mm） | 付属品 |
|---|---|---|---|---|---|---|
| A-247-1 | 170 | 亜鉛合金（ZDC） | 梨地クロムめっき（MZCr） | 0061・0062 | 3.2 | 大ナット・ビスセット |
| A-247-2 | 75 | クロムめっき（MZCr） | 4 |
パネル穴明け寸法
A-247-1
A-247-2
取付け方法
※止め金・ロッド棒は別売です。
使用例
止め金押えスプリングが動いて作動が非常にスムーズ
注意・禁止事項
- 止め金取付け用M8ナットの締め付けトルクは6.2N・m以下で行ってください。（A-247-2）
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
- 振動や止め金の自重落下防止のため、開扉の際には止め金が上方向に回転する設置方法をお勧めします。その際ハンドルを横付けにしますと、スムーズに操作できます。
