アウトサイドガスケットハンドル A-463
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
A-463の仕様・寸法情報
ハンドル形状
スイングハンドル
種類
本体
鍵形状
錠前付き
材質
亜鉛
特殊付加機能
なし(通常)
材質（詳細）
亜鉛合金
仕上
サチライトクロムめっき
全長(mm)
155
全幅(mm)
29
全高(mm)
24.7
適用板厚(mm)
2.3
付属品
止め金
商品コード
03303
-
-
商品情報

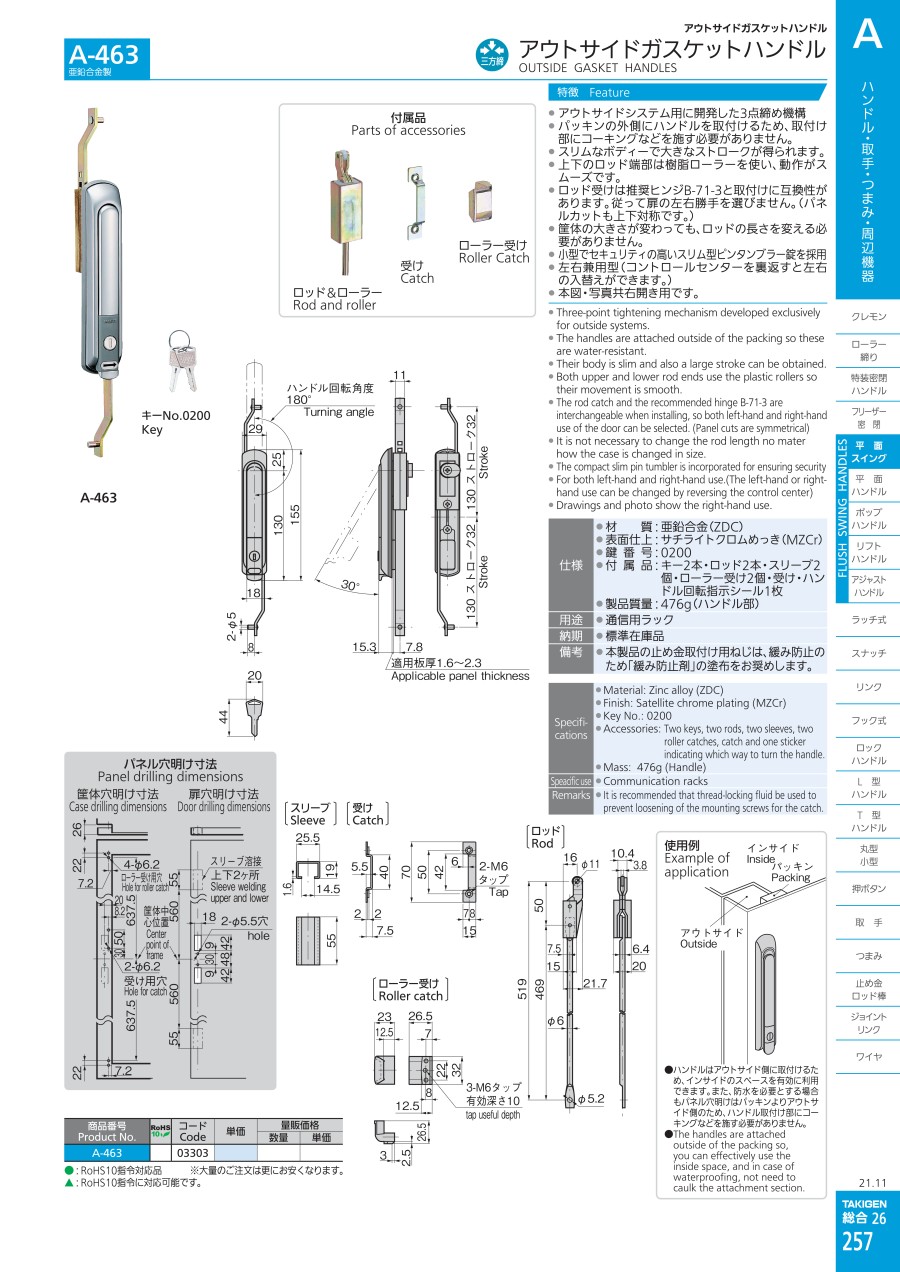

外形図
本図は右開き用です。
製品仕様
■仕様
- 製品質量：476g（ハンドル部）
- 材質：亜鉛合金（ZDC）
- 表面仕上：サチライトクロムめっき（MZCr）
- 鍵番号：0200
- 付属品：キー2本、ロッド2本、スリーブ2個、ローラー受け2個、受け、ハンドル回転指示シール1枚
■用途
- 通信用ラック
パネル穴明け寸法
使用例
- ハンドルはアウトサイド側に取付けるため、インサイドのスペースを有効に利用できます。また、防水を必要とする場合もパネル穴明けはパッキンよりアウトサイド側のため、ハンドル取付け部にコーキング等を施す必要がありません。
注意・禁止事項
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
詳細情報
基本情報
【特長】
・アウトサイドシステム用に開発した3点締め機構です。
・パッキンの外側にハンドルを取付けるため、取付け部にコーキング等を施す必要がありません。
・スリムなボディーで大きなストロークが得られます。
・上下のロッド端部は樹脂ローラーを使い、動作がスムーズです。
・ロッド受けは推奨ヒンジB-71-3と取付けに互換性があります。
・従って扉の左右勝手を選びません（パネルカットも上下対称です）筐体の大きさが変わっても、ロッドの長さを変える必要がありません。
・小型でセキュリティの高いスリム型ピンタンブラー錠を採用しました。
・左右兼用型（コントロールセンターを裏返すと左右の入替えができます）です
