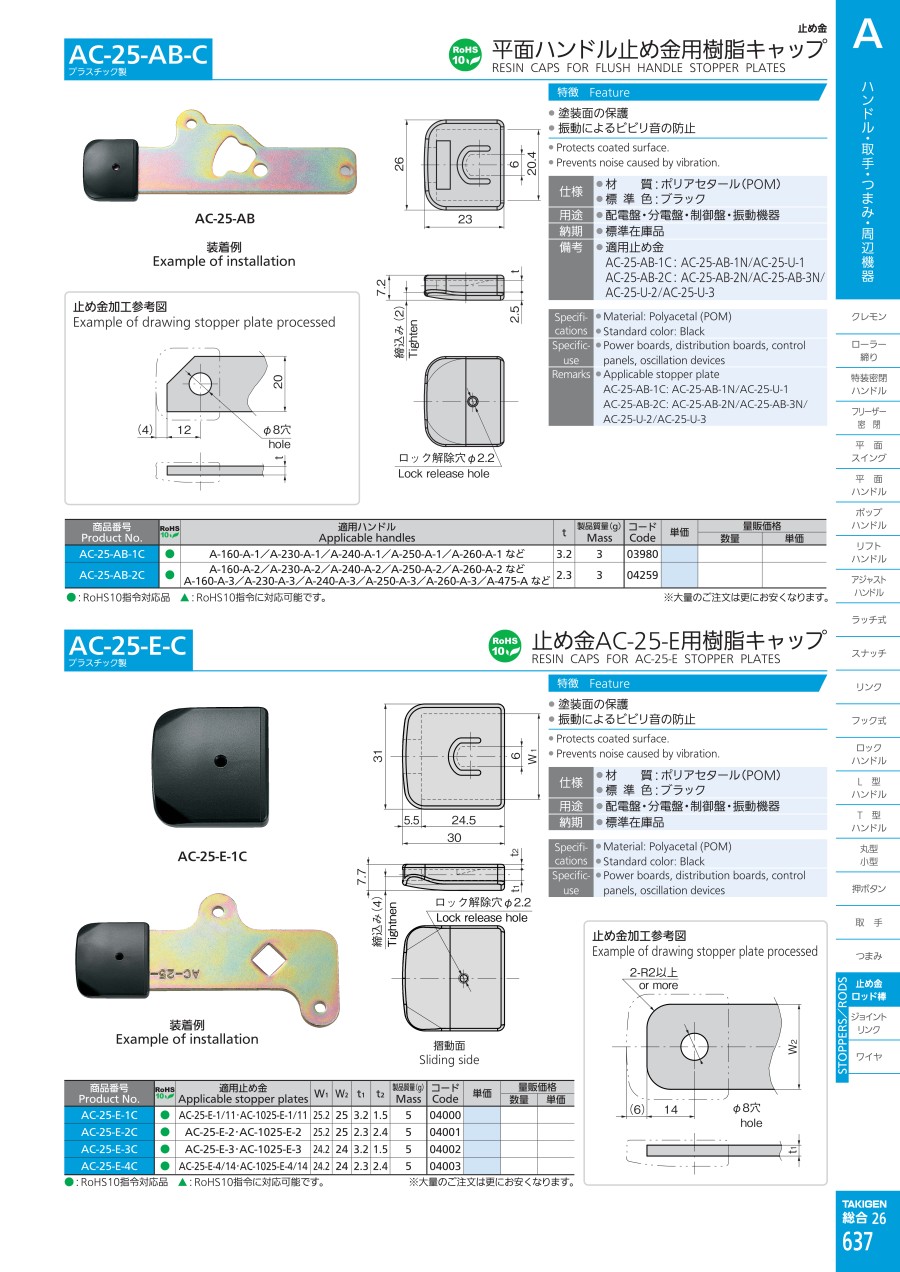

止め金AC-25-E用樹脂キャップ AC-25-E-C

止め金AC-25-E用樹脂キャップ AC-25-E-C

止め金にかぶせるキャップ。
【特長】
・材質 : ポリアセタール(POM)。
・標準色 : ブラック。
・塗装面の保護。
・振動によるビビリ音の防止。
【用途】
・配電盤・分電盤・制御盤・振動機器。

PDF

型番

商品を一つに絞り込むとこちらに型番が表示されます

塗装面の保護

止め金AC-25-E用樹脂キャップ AC-25-E-C:関連画像

AC-25-E-1Cの外観

止め金AC-25-E用樹脂キャップ AC-25-E-C:関連画像

AC-25-E-Cの寸法図

止め金AC-25-E用樹脂キャップ AC-25-E-C:関連画像

装着例

止め金AC-25-E用樹脂キャップ AC-25-E-C:関連画像

止め金加工参考図

商品番号
Product No.
適用止め金
Applicable stopper plates
W1 W2 t1 t2 製品質量(g)
Mass
AC-25-E-1C AC-25-E-1/11・AC-1025-E-1/11 25.2 25 3.2 1.5 5
AC-25-E-2C AC-25-E-2・AC-1025-E-2 25.2 25 2.3 2.4 5
AC-25-E-3C AC-25-E-3・AC-1025-E-3 24.2 24 3.2 1.5 5
AC-25-E-4C AC-25-E-4/14・AC-1025-E-4/14 24.2 24 2.3 2.4 5

関連商品

ステンレス丸棒取手 A-1042-B

タキゲン製造品で定番のステンレス丸棒取っ手A-1042-Bです。雄ネジタイプとなります。

ステンレス丸棒取手雌ねじ A-1042-C

タキゲン製造品で定番のステンレス丸棒取っ手A-1042-Cです。雌ネジタイプとなります。


型番
AC-25-E-1C
AC-25-E-2C
AC-25-E-3C
AC-25-E-4C
型番通常単価スライド値引通常
出荷日
RoHS用途 適用板厚
(mm)
商品コード

35円

在庫品1日目(当日可能) 対応AC-25-E-1・11/AC-1025-E-1・11用3.24000

35円

5日目 対応AC-25-E-2/AC-1025-E-2用2.34001

35円

5日目 対応AC-25-E-3/AC-1025-E-3用3.24002

35円

在庫品1日目(当日可能) 対応AC-25-E-4・14/AC-1025-E-4・14用2.34003

Loading...

  1. 1

基本情報

カラー ブラック 材質 ポリアセタール(POM)

止め金AC-25-E用樹脂キャップ AC-25-E-Cのレビュー

評価 5.0 平均 5.0 (1件のレビュー) レビューを書く
  • ボックス開閉扉のハンドル止め金2016/10/12
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    以前は止め金の当たる部分にステンレス製プレートを取り付けていましたが、本製品を使用した方が「傷」の心配もなく、客先の評判も良かったですので、今後は採用していきたいと思います。
