扉用大型ステー B-25
- 通常単価(税別)
- 1,174円～2,647円
- 税込単価
- 1,291円～2,912円
通常出荷日：在庫品1日目当日出荷可能
大型のステー。【特長】・左右兼用型。・金具の付け方で左右に使える扉用大型ステー。・材質 : 冷間圧延鋼...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
左右兼用型

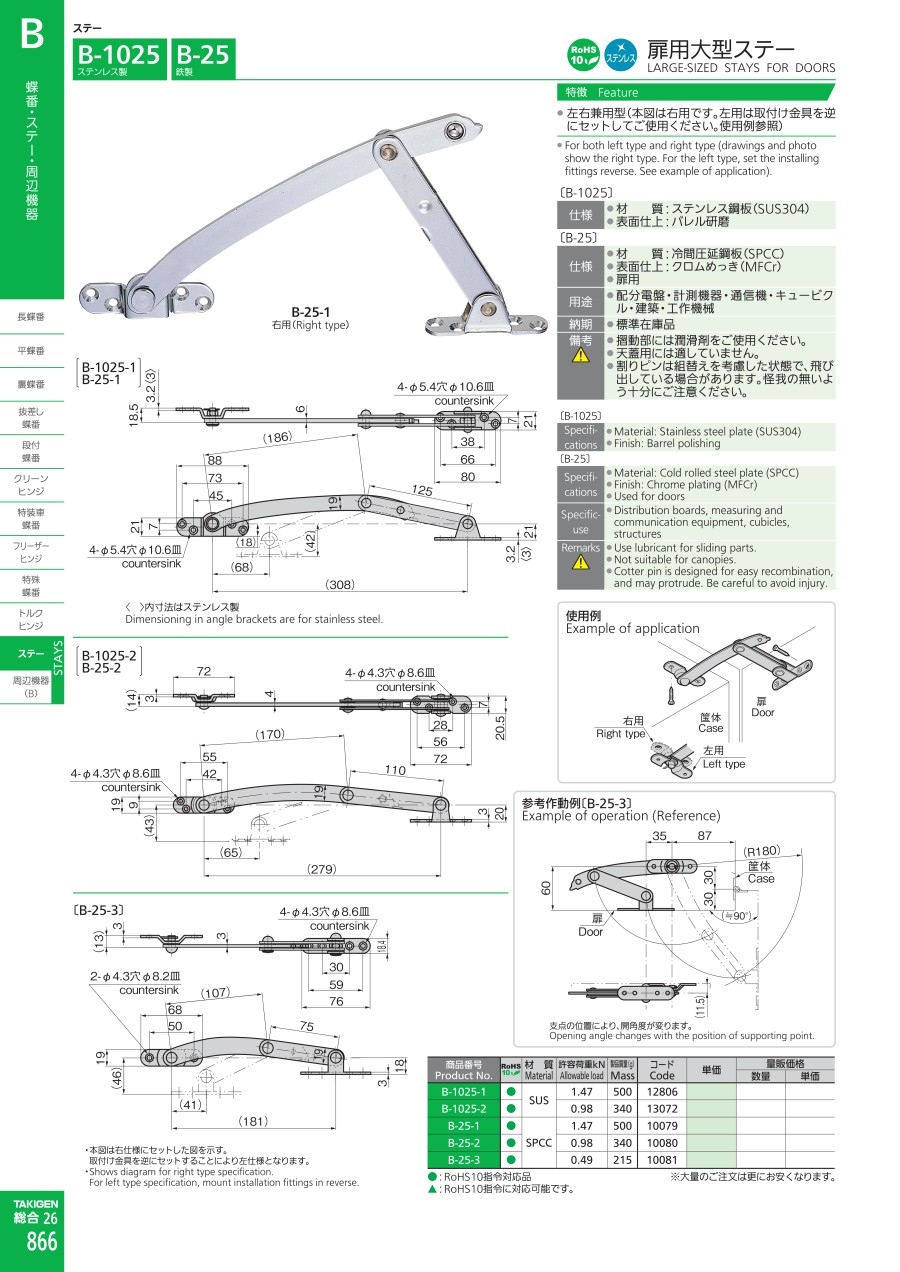

B-25-1の外観
B-25-1の寸法図※（ ）内寸法はステンレス製
B-25-2の寸法図※（ ）内寸法はステンレス製
B-25-3の寸法図※（ ）内寸法はステンレス製
B-25-3の参考作動例
支点の位置により、開角度が変わる
| 商品番号 Product No. | 材質 Materia | 許容荷重kN Allowable load | 製品質量(g) Mass |
|---|---|---|---|
| B-25-1 | SPCC | 1.47 | 500 |
| B-25-2 | 0.98 | 340 | |
| B-25-3 | 0.49 | 215 |
詳細情報
基本情報
大型のステー。
【特長】
・左右兼用型。
・金具の付け方で左右に使える扉用大型ステー。
・材質 : 冷間圧延鋼板（SPCC）。
・表面仕上 : クロムめっき（MFCr）。
【用途】
・配分電盤・計測機器・通信機・キュービクル・建築・工作機械。
カタログ
商品担当おすすめ
扉用大型ステー B-25のレビュー
扉ストッパに使用。
4
4.02018/09/12
弊社では、主に-1と-2を使用しています。取り付けは、扉と本体にブラケットを溶接して、ねじ止めします。通常の制御盤はゲー...もっと読む
0人が参考にしています。
自社製品全般に使用
5
5.02018/07/17
自社製品各種筐体全般に使用しています。この商品は、性能や過去の使用実績が評価され得意先様が指定されることが多いです。取り...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q右用、左用とはどちら向きのことですか？
A
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
