ステンレススプリングステー B-1491
- 通常単価(税別)
- 5,016円
- 税込単価
- 5,518円
通常出荷日：在庫品1日目当日出荷可能
【特長】・スプリングの作動により、所定位置でストップします。・スプリングを使用しているため、ガス漏れの...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
B-1491-1の仕様・寸法情報
扉の開き方
上開き
種類
伸縮ステー
ストッパー
全開時ストップ
ストッパー解除方法
なし
材質
[ステンレス] ステンレス
伸縮時長さ【範囲選択】(mm)
301～
伸長時長さ(mm)
380
許容荷重(N)
39.2
ストローク S(mm)
100
本体 表面処理
バフ研磨
商品コード
13215
-
-
商品情報
外形図
製品仕様
- 材質：シリンダー・ロッド／ステンレス（SUS304）、ブッシュ／ポリアセタール（POM）
- 表面仕上：シリンダー／バフ研磨、ロッド・エンドキャップ／バレル研磨
- 参考ステー反力N：伸長時 39.2／収縮時 150.9
- 製品質量（g）：482
作動例
＜右用＞＜左用＞呼称の基本
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
＜右用＞＜左用＞ステーの基本図
注意・禁止事項
- 取付けブラケットは、B-461-1用をご使用ください。
詳細情報
基本情報
【特長】
・スプリングの作動により、所定位置でストップします。
・スプリングを使用しているため、ガス漏れの心配がありません。
・取付けの方向性がありません。
・蓋重量の軽減用としても利用できます。
・摺動部に樹脂ブッシュを使用しているため摩耗による金属粉の発生を抑えられます。
・ステンレス製で耐食性に優れています。
・左右兼用型。
【用途】
・工作機械・測定機器・クリーンルーム内の機器

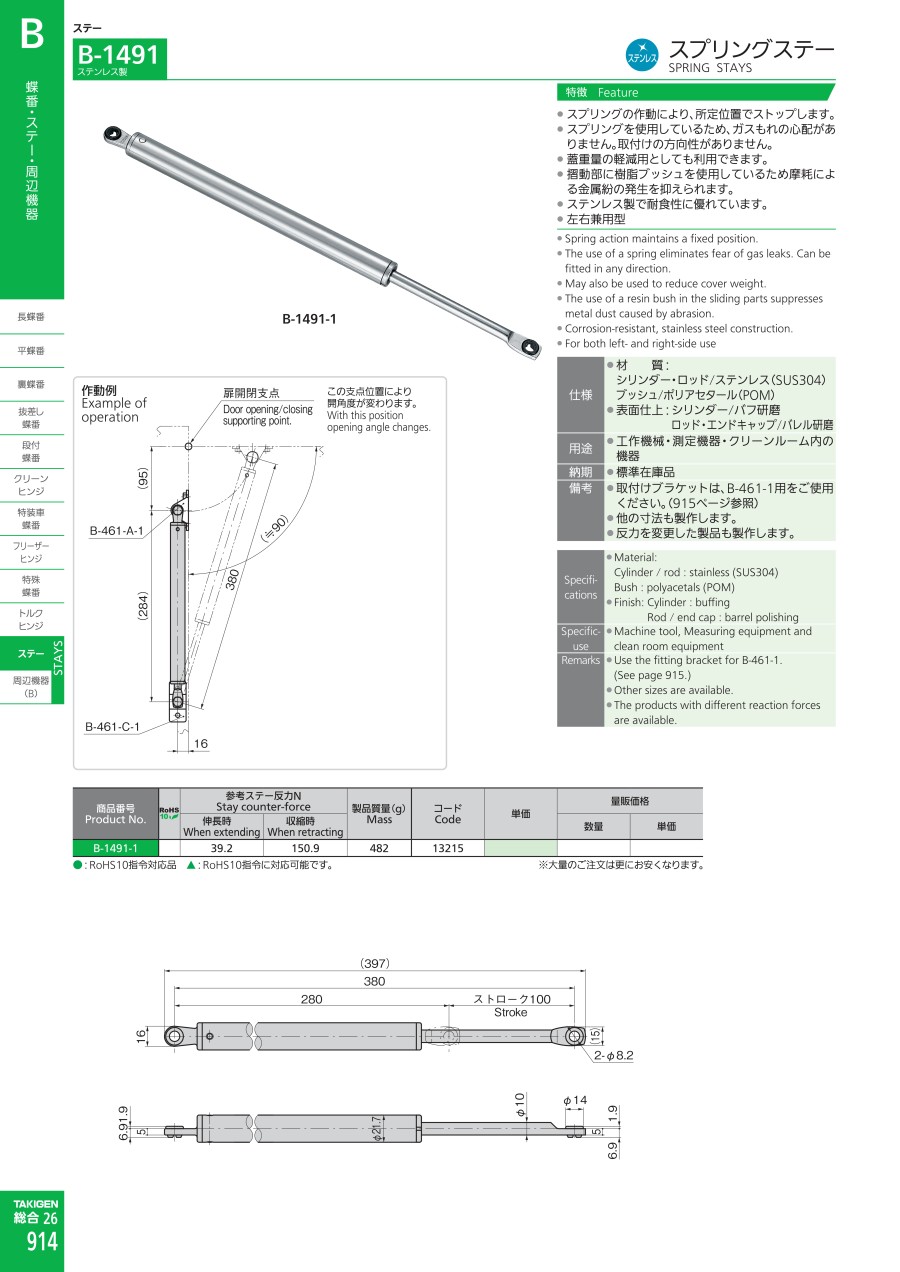

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。ステンレススプリングステー B-1491の型番B-1491-1のページです。
型番B-1491-1に関する仕様情報を記載しております。
ステンレススプリングステー B-1491のレビュー
アルミフレーム扉用ダンパー
5
5.02016/03/04
９０°跳ね上げ扉のステーとして使用。良い具合にアシストしてくれます。B-461-C-1，B-461-B-1で取り付け。
