メカニカル部品技術窓口
ステンレス90°ストッパー B-1891
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | 備考 | 製品質量（g） | 材質 | 表面仕上 |
|---|---|---|---|---|
| B-1891-L | 左型 | 1,960 | ステンレス鋼板（SUS304） | バレル研磨 |
| B-1891-R | 右型 | 1,960 |
動作例
閉扉状態／開扉90°ロック状態／開扉90°以上
＜右用＞＜左用＞呼称の基本
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
＜右用＞＜左用＞ステーの基本図
使用例
90°でロック、ワイヤーで解除
操作方法
- 扉を90°開くと、ロッドが本体に入りロックされます。
- リングを引くとロッドが本体より外れロックが解除されます。
- 90°以上開く場合は、リングを引きながら扉を開けます。
詳細情報
基本情報
【特長】
・オートロック・ワンタッチオープン。
・扉を開くと90°の位置でロックされます。閉める時はリングを引くとロックが解除されます。
・ステンレスで耐食性に優れています。
・右用・左用（本図・写真共右用です）。
【用途】
・特装車・バン。

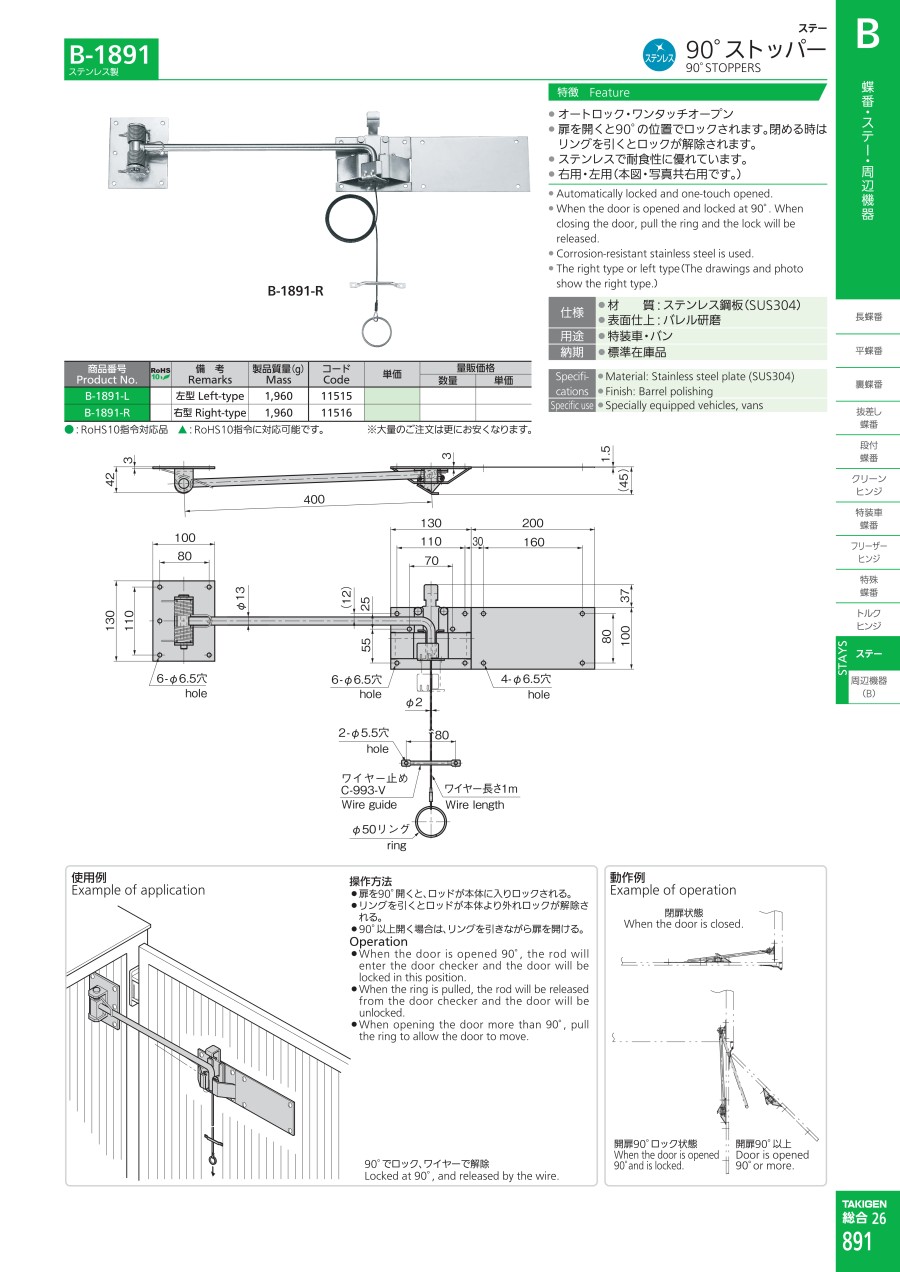

カタログ
ステンレス90°ストッパー B-1891のレビュー
この商品のレビューはありません
