メカニカル部品技術窓口
iB-Cyclone IBCYシリーズ
- 通常単価(税別)
- 6,571円～17,336円
- 税込単価
- 7,228円～19,070円
サイクロン方式により、小流量域から大流量域まで安定した水分分離性能を発揮するドレイン。【特長】・従来の...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

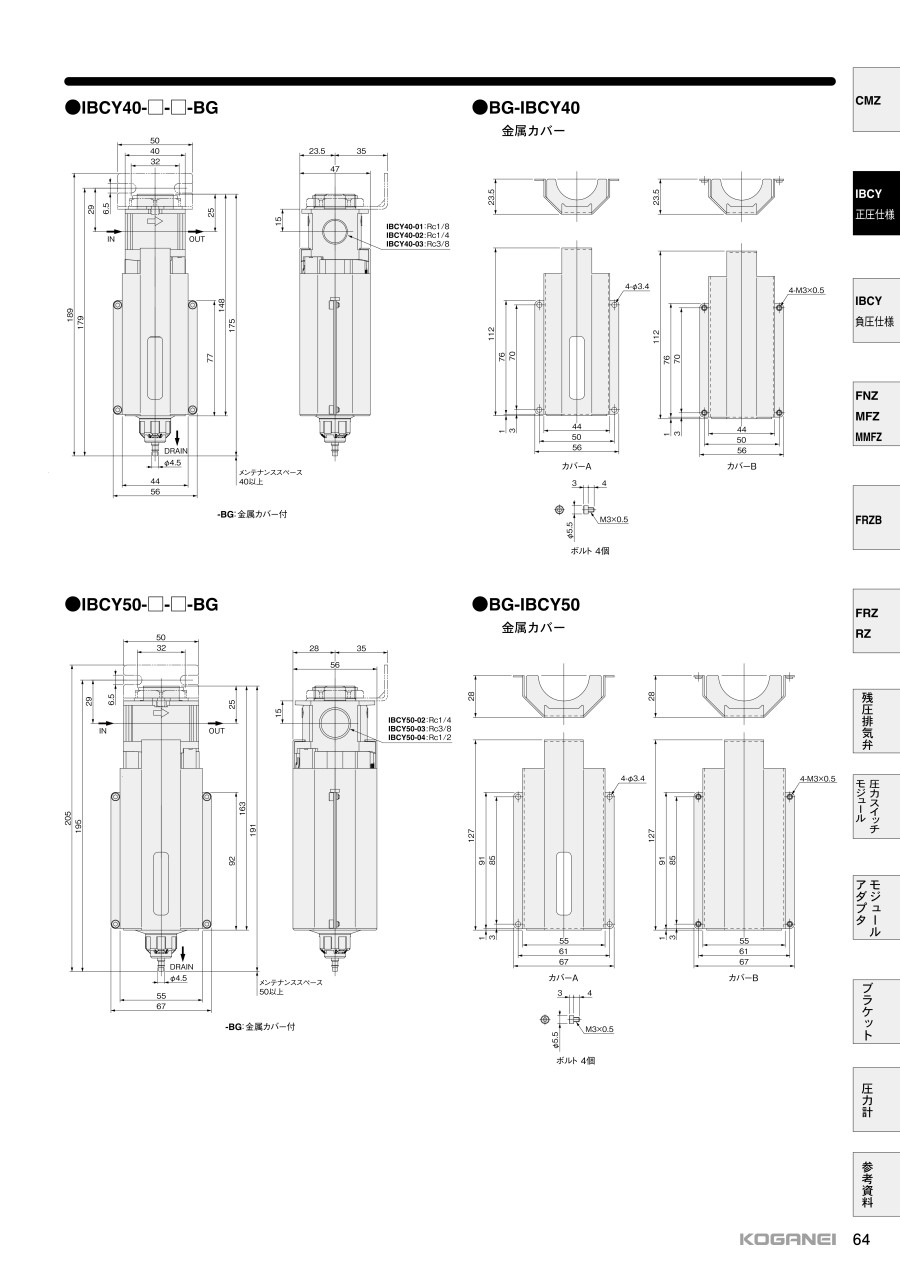

外形図
IBCY30
寸法図A
寸法図B
IBCY40
寸法図A
寸法図B
IBCY50
製品仕様
水分分離率99%でメンテナンスフリー！ 高機能なのに低コストな優れもの
- エアーの水分が取りきれるので、シリンダが錆びない！
- エアブローの際に水分が出ない！
- エレメントの交換などメンテナンスの手間がかからない！
- 高機能なのに低コスト！
コガネイ従来品とiB-Cycloneの分離性能比較動画はこちら
ボウルガード付
金属カバー付
表示記号
| 項目 | 型番 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| IBCY30 | IBCY40 | IBCY50 | |||||||
| 使用流体 | 空気 | ||||||||
| 配管接続口径 Rc | 1/8 | 1/4 | 1/8 | 1/4 | 3/8 | 1/4 | 3/8 | 1/2 | |
| 最高使用圧力 MPa | 1.0 | ||||||||
| 真空破壊圧力 MPa | 0.7以下注5 | ||||||||
| 保証耐圧力 MPa | 1.5 | ||||||||
| 使用温度範囲（雰囲気および使用流体） ℃ | 0～60 | ||||||||
| 水分分離率注1 % | 99以上 | ||||||||
| 水滴貯容量（-Nの場合） ml | 13 | 16 | 27 | ||||||
| 推奨真空流量 l/min（ANR） | 50 | 100 | 100 | 150 | 200 | 200 | 300 | 400 | |
| 主要部材質 | 本体 | アルミ合金ダイカスト | |||||||
| ボウル | PC（ポリカーボネート）/PCT（ポリシクロヘキシレンジメチレンテレフタレート）IBCY40のみ選択可注2 | ||||||||
| ブラケット | 鋼板（無電解ニッケルめっき） | ||||||||
| 質量（標準品・ 最大配管接続口径の場合） kg | 0.15(0.16)注3 | 0.20(0.21)〈0.33〉注3 | 0.30(0.31)〈0.48〉注3 | ||||||
| オプション注4 | ボウルガード（樹脂製・組込み）、ブラケット（部品添付） | ||||||||
注1 : 測定条件による。
注2 : 雰囲気が悪い場所（切削油、工作油、マシン油がかかる恐れのある場所）で使用する場合はPCT樹脂ボウルを使用。
注3 : （ ）はボールカード付きの質量、＜ ＞は金属カバー付きの質量。
注5 : 真空破壊エアの印加は瞬間的な加圧とする。
使用例
単体で使用
装置末端での水分除去、各サブライン配管内の水分除去、装置毎の水分除去、腹式エアドライヤへの供給エアの前処理など
フィルタレギュレータと組み合わせて使用
フィルタ、レギュレータの一次側の水分除去
設置事例
iB-Cyclon取り付け前
iB-Cyclon取り付け後
開発秘話
発売以来、水分が取れたとのお声を多数頂いております。今回正圧だけでなく負圧仕様も発売しました。
特に真空は吸着などで水分など吸ってしまうケースが多いので有効と考えます。また幅広い業界にも採用されています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,585円 ( 9,444円 ) | 19日目 |
9,138円 ( 10,052円 ) | 19日目 |
8,587円 ( 9,446円 ) | 19日目 |
9,090円 ( 9,999円 ) | 19日目 |
6,571円 ( 7,228円 ) | 19日目 |
7,112円 ( 7,823円 ) | 18日目 |
8,632円 ( 9,495円 ) | 18日目 |
10,490円 ( 11,539円 ) | 在庫品1日目当日出荷可能 |
10,131円 ( 11,144円 ) | 在庫品1日目当日出荷可能 |
9,385円 ( 10,324円 ) | 在庫品1日目当日出荷可能 |
7,227円 ( 7,950円 ) | 在庫品1日目当日出荷可能 |
8,300円 ( 9,130円 ) | 在庫品1日目当日出荷可能 |
9,604円 ( 10,564円 ) | 19日目 |
10,096円 ( 11,106円 ) | 19日目 |
13,239円 ( 14,563円 ) | 19日目 |
9,604円 ( 10,564円 ) | 18日目 |
10,097円 ( 11,107円 ) | 19日目 |
13,239円 ( 14,563円 ) | 19日目 |
9,605円 ( 10,566円 ) | 10日目 |
11,844円 ( 13,028円 ) | 在庫品1日目当日出荷可能 |
13,238円 ( 14,562円 ) | 19日目 |
13,366円 ( 14,703円 ) | 9日目 |
9,605円 ( 10,566円 ) | 18日目 |
10,098円 ( 11,108円 ) | 18日目 |
12,882円 ( 14,170円 ) | 19日目 |
9,605円 ( 10,566円 ) | 18日目 |
10,152円 ( 11,167円 ) | 19日目 |
13,239円 ( 14,563円 ) | 9日目 |
10,331円 ( 11,364円 ) | 在庫品1日目当日出荷可能 |
11,844円 ( 13,028円 ) | 在庫品1日目当日出荷可能 |
12,882円 ( 14,170円 ) | 19日目 |
12,989円 ( 14,288円 ) | 19日目 |
13,125円 ( 14,438円 ) | 19日目 |
16,850円 ( 18,535円 ) | 19日目 |
12,631円 ( 13,894円 ) | 19日目 |
13,125円 ( 14,438円 ) | 19日目 |
16,850円 ( 18,535円 ) | 19日目 |
10,600円 ( 11,660円 ) | 18日目 |
11,105円 ( 12,216円 ) | 19日目 |
14,848円 ( 16,333円 ) | 10日目 |
12,633円 ( 13,896円 ) | 18日目 |
13,125円 ( 14,438円 ) | 19日目 |
16,003円 ( 17,603円 ) | 19日目 |
12,632円 ( 13,895円 ) | 19日目 |
13,463円 ( 14,809円 ) | 19日目 |
16,850円 ( 18,535円 ) | 19日目 |
16,464円 ( 18,110円 ) | 3日目 |
10,474円 ( 11,521円 ) | 19日目 |
11,106円 ( 12,217円 ) | 18日目 |
14,100円 ( 15,510円 ) | 19日目 |
13,577円 ( 14,935円 ) | 在庫品1日目当日出荷可能 |
15,388円 ( 16,927円 ) | 在庫品1日目当日出荷可能 |
15,665円 ( 17,232円 ) | 19日目 |
17,336円 ( 19,070円 ) | 9日目 |
14,597円 ( 16,057円 ) | 在庫品1日目当日出荷可能 |
16,849円 ( 18,534円 ) | 19日目 |
10,602円 ( 11,662円 ) | 19日目 |
11,105円 ( 12,216円 ) | 19日目 |
14,849円 ( 16,334円 ) | 19日目 |
詳細情報
基本情報
サイクロン方式により、小流量域から大流量域まで安定した水分分離性能を発揮するドレイン。
【特長】
・従来のエレメントによる水分分離器と異なり、新方式の高速サイクロンを採用
・サイクロン方式で水分分離率90％以上可能
・正圧及び負圧仕様も発売
・エレメント不使用によるメンテナンスフリーを実現
・標準仕様で耐オゾン、NCU対応
【用途】
・半導体業界など機器の直後に取り付け、水分などの飛沫の吸い込みを即座に除去
・ポンプの前に取り付け、回路内部に蓄積した液滴を直前で除去
・真空ポンプの故障、メンテナンスの頻度削減
