タキゲン製造

カムロックファスナー C-543

カタログ

通常単価(税別): 992円

税込単価: 1,091円

通常出荷日：在庫品1日目当日出荷可能

【特長】・取付けが簡単です。・本体側のつまみ部はすり割り形状のためマイナスドライバーやコインで開閉でき...

よく一緒に見られています

タキゲン製造

通常出荷日：在庫品1日目

よく一緒に見られています

タキゲン製造

通常出荷日：在庫品1日目

C-543

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

C-543の仕様・寸法情報

種類

特殊型

材質

ステンレス

引張荷重(N)

200

全長(mm)

全幅(mm)

材質詳細

ステンレス鋼板

表面仕上

バレル研磨

本体厚さ(mm)

取付穴径 D(mm)

10.2

使用環境

標準

商品コード

23453

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

仕様

製品質量：25g
オス側材質：ステンレス（SUS304）
メス側材質：ステンレス（SUS304）、亜鉛合金（ZDC）
オス側表面仕上：光沢バレル研磨
メス側表面仕上：光沢バレル研磨、ステンレスコート塗装
パネル保持強度（1ヶ）：200N
付属品：樹脂ワッシャー1枚、CS形止め輪2枚

動作

右へ90℃回転すると締付け、左へ90℃回転すると開放します。

※本製品は樹脂ワッシャーの取付け、取外しによりパネル厚の合計（t₁+t₂）が4～6mmまで、対応可能です。
※パネル厚t₁は3.2mm以下で設定して下さい。

t₁+t₂=5～6mmの場合

樹脂ワッシャー0枚（取外し）

t₁+t₂=4～5mmの場合

樹脂ワッシャー1枚

パネル穴明け寸法

取付け方法

型番リスト

表示件数

型番

C-543

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

992円

( 1,091円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・取付けが簡単です。
・本体側のつまみ部はすり割り形状のためマイナスドライバーやコインで開閉できます。
・受け側がアジャストするため、本体側との芯ずれを吸収します（位置合せが簡単です）。
【用途】
・小型筐体の扉や蓋。

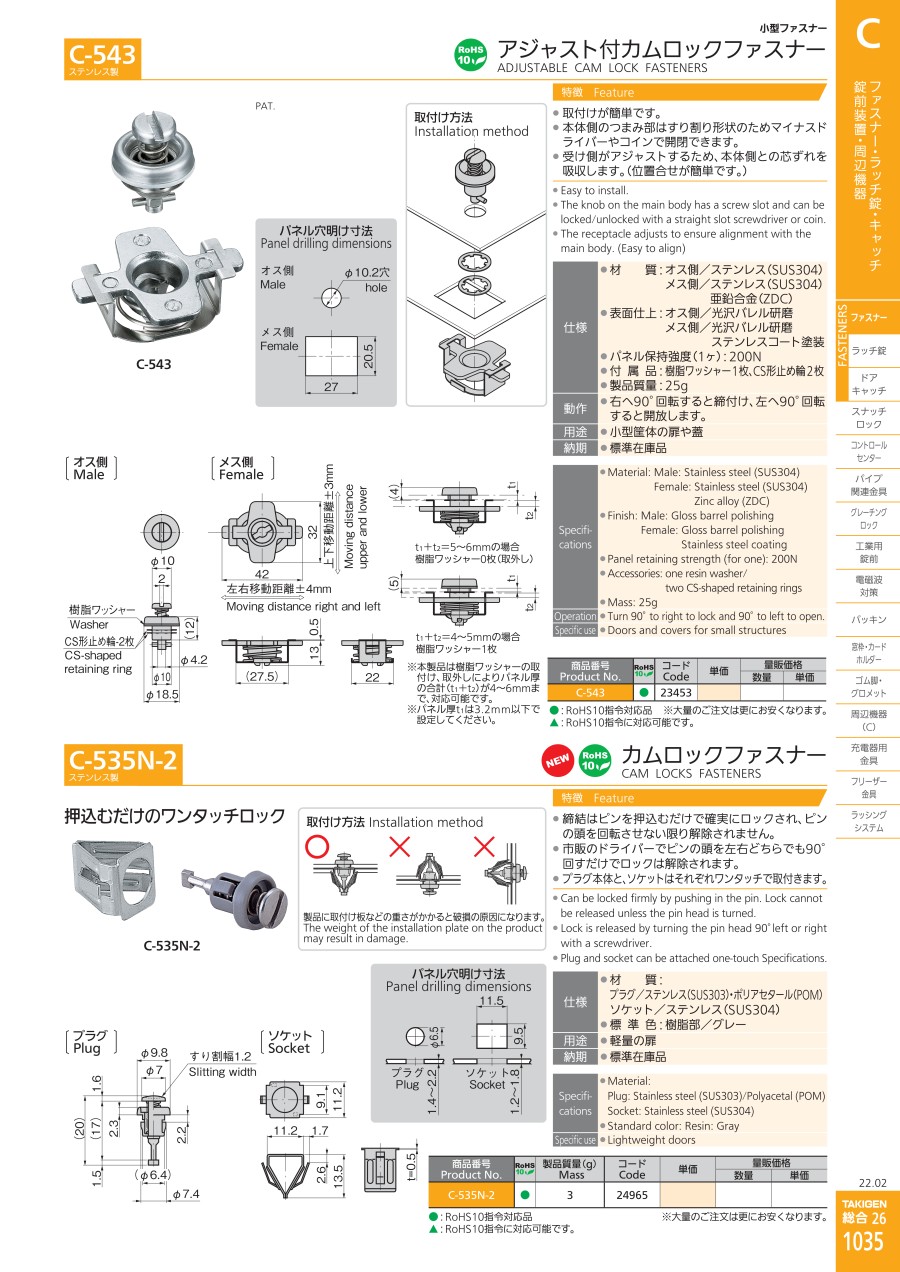

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カムロックファスナー C-543の型番C-543のページです。型番C-543に関する仕様情報を記載しております。
