六角穴付きテーパプラグ 沈み B型【1～100個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 44円～12,806円
- 税込単価
- 48円～14,087円
【特長】・JISのRねじより基準径の位置がプラグ上面に近く、締め付けた時めねじ...
詳細情報を確認する
未確定：候補が12型番あります。
商品情報
外形図
製品仕様
沈み（B型）
| 材質 | 圧造用炭素鋼 | ステンレス鋼 （SUS304相当） |
|---|---|---|
| 硬さ | - | |
| 表面処理 | 黒色酸化被膜 | バレル・パシベート |
| ねじ | JIS B 0203 | |
締付け後
規格表

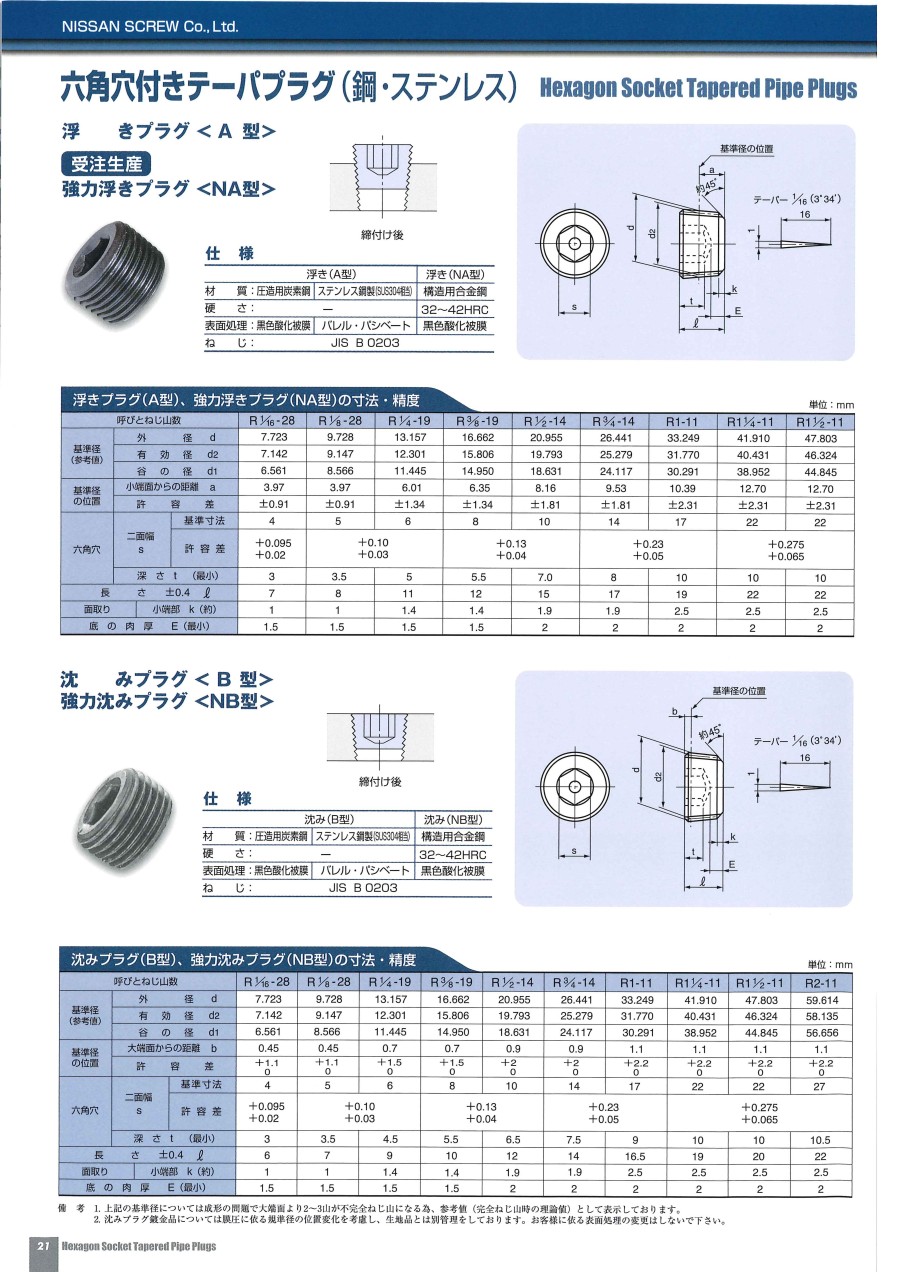

沈みプラグ（B型）の寸法・精度
単位：mm
| 呼びとねじ山数 | 基準径（参考値） | 基準径の位置 | 六角穴 | 長さ ± 0.4 l | 面取り | 底の肉厚 E（最小） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 d | 有効径 d2 | 谷の径 d1 | 大端面からの 距離 b | 許容差 | 二面幅 S | 深さ t （最小） | 小端部 k（約） | ||||
| 基準寸法 | 許容差 | ||||||||||
| R 1/16-28 | 7.723 | 7.142 | 6.561 | 0.45 | +1.1 0 | 4 | +0.095 +0.02 | 3 | 6 | 1 | 1.5 |
| R 1/8-28 | 9.728 | 9.147 | 8.566 | 0.45 | +1.1 0 | 5 | +0.10 +0.03 | 3.5 | 7 | 1 | 1.5 |
| R 1/4-19 | 13.157 | 12.301 | 11.445 | 0.7 | +1.5 0 | 6 | 4.5 | 9 | 1.4 | 1.5 | |
| R 3/8-19 | 16.662 | 15.806 | 14.950 | 0.7 | +1.5 0 | 8 | +0.13 +0.04 | 5.5 | 10 | 1.4 | 1.5 |
| R 1/2-14 | 20.955 | 19.793 | 18.631 | 0.9 | +2 0 | 10 | 6.5 | 12 | 1.9 | 2 | |
| R 3/4-14 | 26.441 | 25.279 | 24.117 | 0.9 | +2 0 | 14 | +0.23 +0.05 | 7.5 | 14 | 1.9 | 2 |
| R 1-11 | 33.249 | 31.770 | 30.291 | 1.1 | +2.2 0 | 17 | 9 | 16.5 | 2.5 | 2 | |
| R1 1/4-11 | 41.910 | 40.431 | 38.952 | 1.1 | +2.2 0 | 22 | +0.275 +0.065 | 10 | 19 | 2.5 | 2 |
| R1 1/2-11 | 47.803 | 46.324 | 44.845 | 1.1 | +2.2 0 | 22 | 10 | 20 | 2.5 | 2 | |
| R2-11 | 59.614 | 58.135 | 56.656 | 1.1 | +2.2 0 | 27 | 10.5 | 22 | 2.5 | 2 | |
備考 1. 上記の基準径については成形の問題で大端面より2～3山が不完全ねじ山になる為、参考値（完全ねじ山時の理論値）として表示しております。
2. 沈みプラグ鍍金品については膜圧に依る規準径の位置変化を考慮し、生地品とは別管理をしております。お客様に依る表面処理の変更はしないで下さい。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
108円 ( 119円 ) | 在庫品1日目当日出荷可能 |
44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
72円 ( 79円 ) | 在庫品1日目当日出荷可能 |
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
6,050円 ( 6,655円 ) | 19日目 |
4,370円 ( 4,807円 ) | 5日目 |
12,806円 ( 14,087円 ) | 5日目 |
120円 ( 132円 ) | 1日目 |
58円 ( 64円 ) | 在庫品1日目当日出荷可能 |
58円 ( 64円 ) | 在庫品1日目当日出荷可能 |
73円 ( 80円 ) | 在庫品1日目当日出荷可能 |
90円 ( 99円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・JISのRねじより基準径の位置がプラグ上面に近く、締め付けた時めねじ部材と面一になる
・一般油圧圧力機器に
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
六角穴付きテーパプラグ 沈み B型のレビュー
設備用
5
5.02023/04/17
設備のでっぱり部分をなくし、プラグを取り付けたい箇所があり取り付けました。機能性や使用感は想定した通りで問題ありませんで...もっと読む
0人が参考にしています。
自社設備の増設用に使用しています
5
5.02021/08/18
自社で新規にエアホース等を接続するエアの取出し口が必要となり、エア用ブロックマニホールドを使用しています。使用しないとこ...もっと読む
0人が参考にしています。
外販設備付帯部品として使用
5
5.02020/04/28
外販設備付帯エアー配管を集約、分配する部位の構成部品として利用しました。得意先様受託設備製作時の部品選定に際し、自社内生...もっと読む
0人が参考にしています。
