旭精工

ひしフランジ形偏心輪方式ステンレスシルバーエコシリーズ

カタログ

通常単価(税別): 8,267円～10,748円

税込単価: 9,094円～11,823円

通常出荷日：在庫品1日目当日出荷可能

【特長】・軸受、偏心固定輪、軸受箱にステンレス材を用いて耐食性をもたせており、さびをきらう機械に適して...

詳細を確認

55.0

玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。

よく一緒に見られています

旭精工

ひしフランジ形ユニットシルバーシリーズ偏心輪付き円筒穴形 UFL

通常価格(税別)： 1,588円 (税込価格：1,747円)

通常出荷日：在庫品1日目

よく一緒に見られています

旭精工

ひしフランジ形ユニットシルバーシリーズ止めねじ付き円筒穴形 KFL

通常価格(税別)： 2,114円 (税込価格：2,325円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

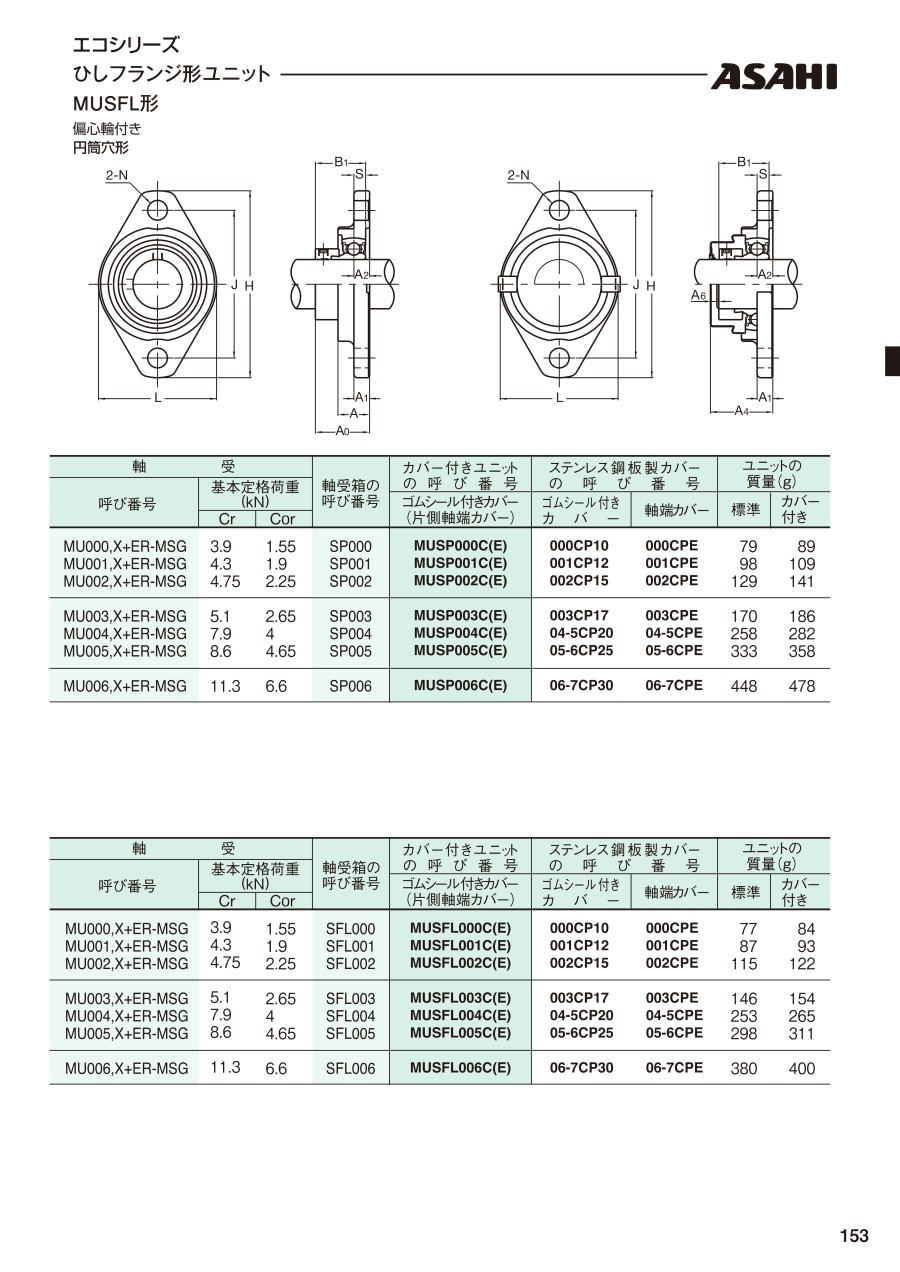

カタログ

商品情報

外形図

規格表

軸径（mm）	ユニットの型番	主要寸法（mm）										取付けボルトの呼び
軸径（mm）	ユニットの型番	H	L	A	J	N	A₁	A₂	A₀	B₁	S	取付けボルトの呼び
10	MUSFL000	60	36	11.5	45	7	5.5	5.5	19	17.5	4	M6
12	MUSFL001	63	38	11.5	48	7	5.5	5.5	19	17.5	4	M6
15	MUSFL002	67	42	13	53	7	6.5	6.5	20.5	18.5	4.5	M6
17	MUSFL003	71	46	14	56	7	7	7	22.5	20.5	5	M6
20	MUSFL004	90	55	16	71	10	8	8	26.5	24.5	6	M8
25	MUSFL005	95	60	16	75	10	8	8	27.5	25.5	6	M8
30	MUSFL006	112	70	18	85	13	9	9	29	26.5	6.5	M10

備考1.適用軸受の主要寸法はデジタルカタログに示す。
2.食品機械用グリースを封入しています。

軸受			軸受箱の型番	ユニットの質量（g）
型番	基本定格荷重（kN）			ユニットの質量（g）
型番	Cr	Cor		標準
MU000,X+ER-MSG	3.9	1.55	SFL000	77
MU001,X+ER-MSG	4.3	1.9	SFL001	87
MU002,X+ER-MSG	4.75	2.25	SFL002	115
MU003,X+ER-MSG	5.1	2.65	SFL003	146
MU004,X+ER-MSG	7.9	4	SFL004	253
MU005,X+ER-MSG	8.6	4.65	SFL005	298
MU006,X+ER-MSG	11.3	6.6	SFL006	380

型番リスト

表示件数

型番

軸径(mm)

(φ)

(mm)

最小発注数量

12	63	1個
15	67	1個
17	71	1個
20	90	1個
25	95	1個

通常単価(税別) (税込単価)	通常出荷日

8,322円 ( 9,154円 )	在庫品1日目当日出荷可能
8,267円 ( 9,094円 )	在庫品1日目当日出荷可能
8,305円 ( 9,136円 )	在庫品1日目当日出荷可能
10,025円 ( 11,028円 )	在庫品1日目当日出荷可能
10,748円 ( 11,823円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・軸受、偏心固定輪、軸受箱にステンレス材を用いて耐食性をもたせており、さびをきらう機械に適しています。

ご注意

玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
耐熱用の鋳物製ピロータイプで、高温環境にも適しています。
ミスミ
玉軸受ユニット　－ピロータイプ－
ミスミブランドのピローユニットです。止ねじ固定と偏心リング固定タイプがございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
