ナベル

丸型ジャバラ YMシリーズ

カタログ

通常単価(税別): 4,498円～101,953円

税込単価: 4,948円～112,148円

通常出荷日：5日目～7日目

【特長】・本体ブロック・フランジ板・クランプパーツなどの標準部品を組合せて、フレキシブルに対応します・...

詳細を確認

4.14.1

仕様変更について（2016年7月～）
・YMシリーズクランプパーツについて以下の通り仕様変更がございます。
変更前仕様：「ポリウレタン＋PC板（黒色）」透明PC板を黒塗装
新仕様：「ポリウレタン＋PC板（黒色）」黒色PC板 ※塗装無し
材質は変わりませんが、新仕様はツヤ有りとなるため外観が異なります。
・仕入先在庫が無くなった型式から順次、新仕様に切り替わります。
ミスミでは追加工・特注などには対応しておりません。

詳細を確認

よく一緒に見られています

ナベル

丸型ジャバラ YMシリーズ用ブロック単体

通常価格(税別)： 1,742円 (税込価格：1,916円)

通常出荷日：3 日目

よく一緒に見られています

ナベル

AF-Nシリーズ門型ジャバラ

通常価格(税別)： 8,339円 (税込価格：9,173円)

通常出荷日：4 日目～

未確定：候補が819型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

中間板

フランジ

製品仕様

部品名	材質	使用温度
本体ブロック	熱可塑性ポリウレタン（黒色）厚さ0.3mm	－30℃～60℃
中間板	PCポリカーボネイト（透明）厚さ0.5mm
フランジ板	SUS304 厚さ1.0mm
クランプパーツ	ポリウレタン+PC板（黒色） Gemiステンレスバンド W2-SXシリーズ付属

規格表

本体ブロック						中間板		フランジ
型式	外径 A	内径 B	有効山数	伸縮範囲		内径 G	有効内径	口元記号	部品名	内径 E	PCD F	取付穴数
型式	外径 A	内径 B	有効山数	MIN	MAX	内径 G	有効内径	口元記号	部品名	内径 E	PCD F	取付穴数
YM30	30	10	15	20	75	9	8	F	30F	19	25	4箇所 φ2.5
YM40	40	18	12			17	16		40F	27	34
YM50	50	30	15			26	25		50F	39	45
YM60A	60	40				36	35		60AF	49	55
YM60B	60	30			150	26	25		60BF	39	50
YM80	80	50				46	45		80F	59	70	6箇所 φ3.5
YM90	90	60				56	55		90F	69	80
YM100	100	70				61	60		100F	79	90
YM110	110	80				71	70		110F	62	102
YM135	135	105				96	90		135F	117	126
YM160	160	120	10			115	110		160F	132	146

クランプパーツ
部品名	口元記号	口元径 C	口元長 D	付属バンド幅×小径
部品名	口元記号	口元径 C	口元長 D	付属バンド幅×小径
YM30用	10C	10	30	9×8
YM40用	13C	13		9×9
YM40用	18C	18		9×12
YM50用	23C	23		9×16
YM50用	30C	30		9×20
YM60A用	33C	33	40	9×25
YM60A用	40C	40		9×25
YM60B用	23C	23		9×16
YM60B用	30C	30		9×20
YM80用	43C	43		9×32
YM80用	50C	50		9×32
YM90用	53C	53		12×40
YM90用	60C	60		12×40
YM100用	63C	63	50	12×50
YM100用	70C	70
YM110用	70C	70
YM110用	80C	70		12×60
YM135用	88C	88		12×70
YM135用	105C	105		12×90
YM160用	108C	108	60	12×90
YM160用	120C	120	60	12×100

MIN（収縮時）寸法表

型式	適正MAX
型式	75	110	150	180	220	260	300	370	450	520	600	670	750
YM30	20	30	40	45	55	65	70	90	105	120	140	155	170
YM40		25	35	40	45	55	60	75	85	100	115	125	140
YM50		30	40	45	55	65	70	90	105	120	140	155	170
YM60A		30	40	45	55	65	70	90	105	120	140	155	170

型式	適正MAX
型式	150	220	300	370	450	520	600	750	900	1050	1200	1350	1500
YM60B	20	30	40	45	55	65	70	90	105	120	140	155	170
YM80
YM90
YM100
YM110
YM135
YM160	15	25	30	35	40	45	50	65	75	85	100	110	120

選定サポート情報

型番表示方法

型式	-	本体ブロック（外径寸法）	-	呼称MAX長さ	-	口元記号1	-	口元記号2
YM	-	60B	-	600	-	23C	-	30C

表1.YM60B-600の口元の構成例

口元の構成	型番	両側　口元構成部品
口元の構成	型番	構成部品名	構成部品名
フランジ×フランジ	YM60B-600-F-F	フランジ	フランジ
クランプ×フランジ	YM60B-600-23C-F	φ23 クランプ	フランジ
クランプ×フランジ	YM60B-600-30C-F	φ30 クランプ	フランジ
クランプ×クランプ	YM60B-600-23C-23C	φ23 クランプ	φ23 クランプ
クランプ×クランプ	YM60B-600-30C-30C	φ30 クランプ	φ30 クランプ
クランプ×クランプ（異径）	YM60B-600-23C-30C	φ23 クランプ	φ30 クランプ

型番リスト

表示件数

...

型番

呼称 MAX長さ

(mm)

山数

取付穴数 N

適用本体外径

(φ)

本体　内径

(φ)

中間板　内径

(φ)

クランプ　口元径

(φ)

クランプ　口元長さ

(mm)

クランプパーツ　材質

フランジ　外径

(φ)

フランジ　内径

(φ)

フランジ板　材質

構成

RoHS?

最小発注数量

75	-	-	30	10	9	10	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
75	15	4	30	10	9	10	30	ポリウレタン+PC板（黒）	30	19	SUS304	クランプ×フランジ	10	1個
75	15	4	30	10	9	-	-	-	30	19	SUS304	フランジ×フランジ	10	1個
110	-	-	30	10	9	10	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
110	15	4	30	10	9	10	30	ポリウレタン+PC板（黒）	30	19	SUS304	クランプ×フランジ	10	1個
110	15	4	30	10	9	-	-	-	30	19	SUS304	フランジ×フランジ	10	1個
150	-	-	30	10	9	10	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
150	15	4	30	10	9	10	30	ポリウレタン+PC板（黒）	30	19	SUS304	クランプ×フランジ	10	1個
150	15	4	30	10	9	-	-	-	30	19	SUS304	フランジ×フランジ	10	1個
180	-	-	30	10	9	10	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
180	15	4	30	10	9	10	30	ポリウレタン+PC板（黒）	30	19	SUS304	クランプ×フランジ	10	1個
180	15	4	30	10	9	-	-	-	30	19	SUS304	フランジ×フランジ	10	1個
220	-	-	30	10	9	10	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
220	15	4	30	10	9	10	30	ポリウレタン+PC板（黒）	30	19	SUS304	クランプ×フランジ	10	1個
220	15	4	30	10	9	-	-	-	30	19	SUS304	フランジ×フランジ	10	1個
260	-	-	30	10	9	10	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
260	15	4	30	10	9	10	30	ポリウレタン+PC板（黒）	30	19	SUS304	クランプ×フランジ	10	1個
260	15	4	30	10	9	-	-	-	30	19	SUS304	フランジ×フランジ	10	1個
300	-	-	30	10	9	10	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
300	15	4	30	10	9	10	30	ポリウレタン+PC板（黒）	30	19	SUS304	クランプ×フランジ	10	1個
300	15	4	30	10	9	-	-	-	30	19	SUS304	フランジ×フランジ	10	1個
370	-	-	30	10	9	10	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
370	15	4	30	10	9	10	30	ポリウレタン+PC板（黒）	30	19	SUS304	クランプ×フランジ	10	1個
370	15	4	30	10	9	-	-	-	30	19	SUS304	フランジ×フランジ	10	1個
450	-	-	30	10	9	10	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
450	15	4	30	10	9	10	30	ポリウレタン+PC板（黒）	30	19	SUS304	クランプ×フランジ	10	1個
450	15	4	30	10	9	-	-	-	30	19	SUS304	フランジ×フランジ	10	1個
520	-	-	30	10	9	10	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
520	15	4	30	10	9	10	30	ポリウレタン+PC板（黒）	30	19	SUS304	クランプ×フランジ	10	1個
520	15	4	30	10	9	-	-	-	30	19	SUS304	フランジ×フランジ	10	1個
600	-	-	30	10	9	10	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
600	15	4	30	10	9	10	30	ポリウレタン+PC板（黒）	30	19	SUS304	クランプ×フランジ	10	1個
600	15	4	30	10	9	-	-	-	30	19	SUS304	フランジ×フランジ	10	1個
670	-	-	30	10	9	10	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
670	15	4	30	10	9	10	30	ポリウレタン+PC板（黒）	30	19	SUS304	クランプ×フランジ	10	1個
670	15	4	30	10	9	-	-	-	30	19	SUS304	フランジ×フランジ	10	1個
750	-	-	30	10	9	10	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
750	15	4	30	10	9	10	30	ポリウレタン+PC板（黒）	30	19	SUS304	クランプ×フランジ	10	1個
750	15	4	30	10	9	-	-	-	30	19	SUS304	フランジ×フランジ	10	1個
75	-	-	40	18	17	13	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
75	-	-	40	18	17	13/18	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
75	12	4	40	18	17	13	30	ポリウレタン+PC板（黒）	40	27	SUS304	クランプ×フランジ	10	1個
75	-	-	40	18	17	18	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
75	12	4	40	18	17	18	30	ポリウレタン+PC板（黒）	40	27	SUS304	クランプ×フランジ	10	1個
75	12	4	40	18	17	-	-	-	40	27	SUS304	フランジ×フランジ	10	1個
110	-	-	40	18	17	13	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
110	-	-	40	18	17	13/18	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
110	12	4	40	18	17	13	30	ポリウレタン+PC板（黒）	40	27	SUS304	クランプ×フランジ	10	1個
110	-	-	40	18	17	18	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
110	12	4	40	18	17	18	30	ポリウレタン+PC板（黒）	40	27	SUS304	クランプ×フランジ	10	1個
110	12	4	40	18	17	-	-	-	40	27	SUS304	フランジ×フランジ	10	1個
150	-	-	40	18	17	13	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
150	-	-	40	18	17	13/18	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
150	12	4	40	18	17	13	30	ポリウレタン+PC板（黒）	40	27	SUS304	クランプ×フランジ	10	1個
150	-	-	40	18	17	18	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
150	12	4	40	18	17	18	30	ポリウレタン+PC板（黒）	40	27	SUS304	クランプ×フランジ	10	1個
150	12	4	40	18	17	-	-	-	40	27	SUS304	フランジ×フランジ	10	1個
180	-	-	40	18	17	13	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
180	-	-	40	18	17	13/18	30	ポリウレタン+PC板（黒）	-	-	-	クランプ×クランプ	10	1個
180	12	4	40	18	17	13	30	ポリウレタン+PC板（黒）	40	27	SUS304	クランプ×フランジ	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,293円 ( 5,822円 )	5日目
5,096円 ( 5,606円 )	5日目
4,539円 ( 4,993円 )	5日目
6,679円 ( 7,347円 )	5日目
6,914円 ( 7,605円 )	5日目
5,596円 ( 6,156円 )	5日目
7,936円 ( 8,730円 )	5日目
7,172円 ( 7,889円 )	5日目
6,714円 ( 7,385円 )	5日目
9,426円 ( 10,369円 )	5日目
8,993円 ( 9,892円 )	5日目
8,500円 ( 9,350円 )	5日目
10,336円 ( 11,370円 )	5日目
9,916円 ( 10,908円 )	5日目
9,423円 ( 10,365円 )	5日目
12,168円 ( 13,385円 )	5日目
11,748円 ( 12,923円 )	5日目
11,242円 ( 12,366円 )	5日目
13,884円 ( 15,272円 )	5日目
12,657円 ( 13,923円 )	5日目
12,915円 ( 14,207円 )	5日目
15,819円 ( 17,401円 )	5日目
15,399円 ( 16,939円 )	5日目
15,826円 ( 17,409円 )	5日目
18,560円 ( 20,416円 )	5日目
18,141円 ( 19,955円 )	5日目
17,649円 ( 19,414円 )	5日目
21,303円 ( 23,433円 )	5日目
21,821円 ( 24,003円 )	5日目
20,390円 ( 22,429円 )	5日目
24,044円 ( 26,448円 )	5日目
23,624円 ( 25,986円 )	5日目
23,133円 ( 25,446円 )	5日目
26,786円 ( 29,465円 )	5日目
26,366円 ( 29,003円 )	5日目
25,874円 ( 28,461円 )	5日目
29,527円 ( 32,480円 )	5日目
29,107円 ( 32,018円 )	5日目
28,617円 ( 31,479円 )	5日目
5,440円 ( 5,984円 )	5日目
5,561円 ( 6,117円 )	5日目
4,741円 ( 5,215円 )	5日目
5,554円 ( 6,109円 )	5日目
4,498円 ( 4,948円 )	5日目
4,675円 ( 5,143円 )	5日目
7,097円 ( 7,807円 )	5日目
7,097円 ( 7,807円 )	5日目
7,160円 ( 7,876円 )	5日目
7,508円 ( 8,259円 )	5日目
6,895円 ( 7,585円 )	5日目
6,579円 ( 7,237円 )	5日目
8,301円 ( 9,131円 )	5日目
8,301円 ( 9,131円 )	5日目
7,743円 ( 8,517円 )	5日目
8,811円 ( 9,692円 )	5日目
7,563円 ( 8,319円 )	5日目
7,958円 ( 8,754円 )	5日目
10,276円 ( 11,304円 )	5日目
10,276円 ( 11,304円 )	5日目
9,644円 ( 10,608円 )	5日目

...

基本情報

基本情報

【特長】
・本体ブロック・フランジ板・クランプパーツなどの標準部品を組合せて、フレキシブルに対応します
・生地は、熱可塑性ポリウレタンの単体シートです
・収縮寸法の省スペース化を実現
・本体ブロックにフィルター付空気穴を設けていますので、スムーズな収縮運動が可能です

ご注意

仕様変更について（2016年7月～）
・YMシリーズクランプパーツについて以下の通り仕様変更がございます。
変更前仕様：「ポリウレタン＋PC板（黒色）」透明PC板を黒塗装
新仕様：「ポリウレタン＋PC板（黒色）」黒色PC板 ※塗装無し
材質は変わりませんが、新仕様はツヤ有りとなるため外観が異なります。
・仕入先在庫が無くなった型式から順次、新仕様に切り替わります。
ミスミでは追加工・特注などには対応しておりません。

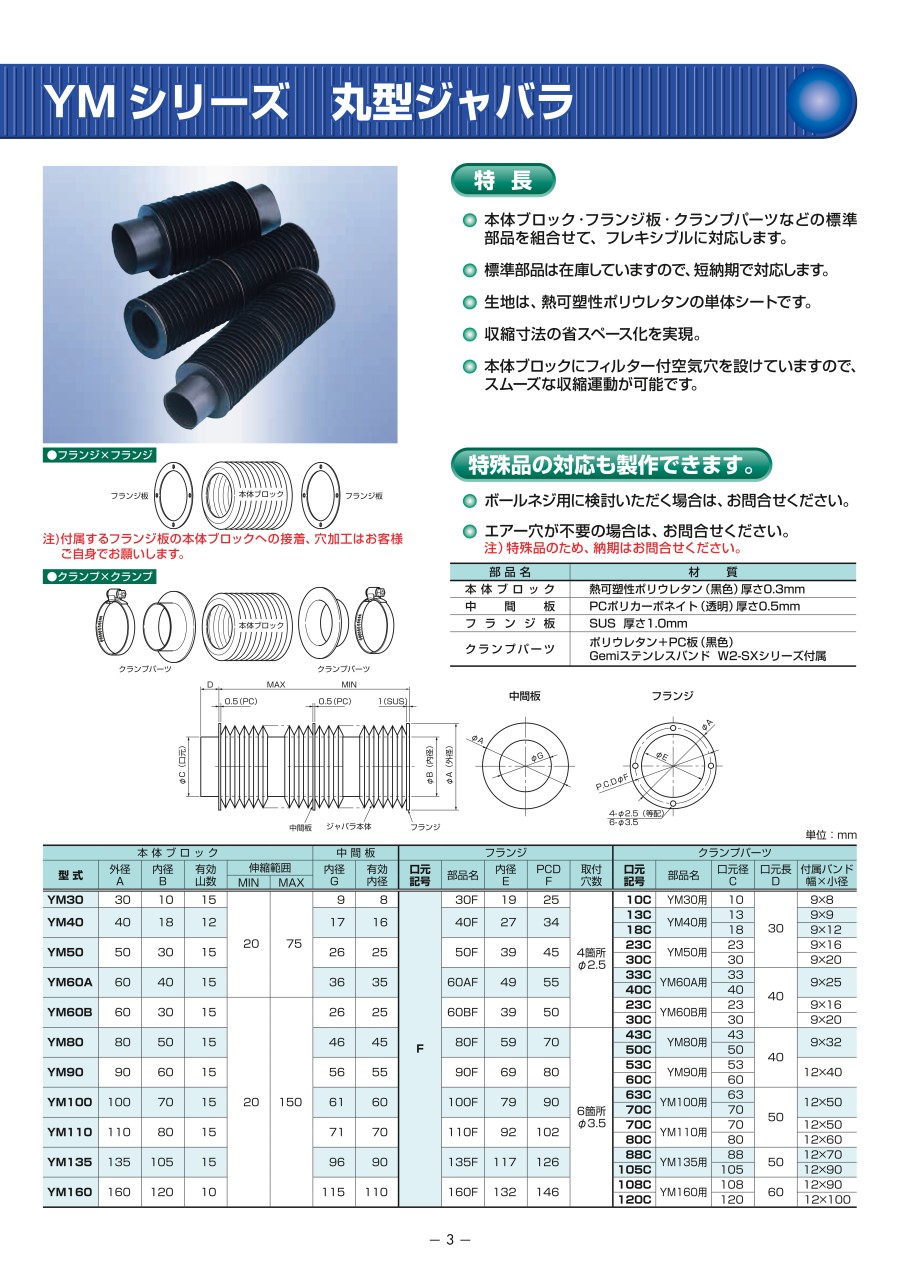

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

丸型ジャバラ YMシリーズのレビュー

4.1平均満足度：4.16件のレビュー

星5
33%
星4
50%
星3
17%
星2
0%
星1
0%

ボールねじのカバーとして

満足度：4.02019/02/28

ボールねじのカバーとして使用本体ブロックをフランジ板で止めるときに本体ブロックに穴をあけなければいけなので、初めから...もっと読む

5人が参考にしています。

エアーシリンダのロッドの摩耗防止に使用しています

満足度：4.02024/04/16

粉粒体を型に入れ、エアーシリンダで押し固めて製品を製作しています。エアーシリンダのロッドの摩耗が激しいのでその防止にこの...もっと読む

0人が参考にしています。

保護に使用しています

満足度：3.02024/03/22

屋外で使用、保管を行う機材のねじの保護(防水用)に使用しています。機材はねじでテーブルを動かす物です。以前にも使っていて...もっと読む

0人が参考にしています。

設備ｽﾗｲﾄﾞ部ねじに使用

満足度：5.02022/02/22

よく使用される寸法でできているためわざわざ図面を書いて製作しなくてもとても安価に購入できるので助かります。

0人が参考にしています。

設備に使用

満足度：4.02022/01/25

この商品は、設備に設置されているシャフトのカバーとして使用しました。この商品を設置してからまだそんなに経っていないので、...もっと読む

0人が参考にしています。

6件全て見る
