ナベル

AF-Nシリーズ門型ジャバラ

カタログ

通常単価(税別): 8,339円～141,415円

税込単価: 9,173円～155,557円

通常出荷日：4日目～31日目

【特長】・生地は、ジャバラ専用に開発したAFシートです・ジャバラの各山でPVC樹脂製の支持板とAFシー...

詳細を確認

44.0

標準長さ寸法のみの取り扱いとなります。特殊寸法・仕様の個別対応は行なっておりません。

よく一緒に見られています

ナベル

丸型ジャバラ YMシリーズ用ブロック単体

通常価格(税別)： 1,742円 (税込価格：1,916円)

通常出荷日：3 日目

よく一緒に見られています

ナベル

丸型ジャバラ YMシリーズ

通常価格(税別)： 4,498円 (税込価格：4,948円)

通常出荷日：5 日目～

未確定：候補が60型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AF-N200

AF-N300

AF-N400

AF-N500

製品仕様

部品名	材質・その他
ジャバラ本体	AFシート使用温度：-30～+60℃
支持板	PVC樹脂厚さ1.0mm

【注意】取付け用エンドプレートは、付属しておりません。用途によって、鋼板・ステンレス板・樹脂板を御使用ください。

規格表

※呼称MAX長さはメーカカタログの呼び長になります。

使用例

取付例

支持板には、φ7の穴加工を施しています。付属品のM6平ワッシャーを同梱していますので機械側または、エンドプレートなどに締付してください。

選定サポート情報

型番表示方法

型番リスト

表示件数

型番

呼称 MAX長さ

(mm)

長さ適用範囲

(mm)

山数

全幅 W

(mm)

最小発注数量

100	12～111	3	200	1個
1000	120～1110	30	200	1個
1100	132～1221	33	200	1個
1200	144～1332	36	200	1個
1300	156～1443	39	200	1個
1400	168～1554	42	200	1個
1500	180～1665	45	200	1個
200	24～222	6	200	1個
300	36～333	9	200	1個
400	48～444	12	200	1個
500	60～555	15	200	1個
600	72～666	18	200	1個
700	84～777	21	200	1個
800	96～888	24	200	1個
900	108～999	27	200	1個
100	12～111	3	300	1個
1000	120～1110	30	300	1個
1100	132～1221	33	300	1個
1200	144～1332	36	300	1個
1300	156～1443	39	300	1個
1400	168～1554	42	300	1個
1500	180～1665	45	300	1個
200	24～222	6	300	1個
300	36～333	9	300	1個
400	48～444	12	300	1個
500	60～555	15	300	1個
600	72～666	18	300	1個
700	84～777	21	300	1個
800	96～888	24	300	1個
900	108～999	27	300	1個
100	15～135	3	400	1個
1000	150～1350	30	400	1個
1100	165～1485	33	400	1個
1200	180～1620	36	400	1個
1300	195～1755	39	400	1個
1400	210～1890	42	400	1個
1500	225～2025	45	400	1個
200	30～270	6	400	1個
300	45～405	9	400	1個
400	60～540	12	400	1個
500	75～675	15	400	1個
600	90～810	18	400	1個
700	105～945	21	400	1個
800	120～1080	24	400	1個
900	135～1215	27	400	1個
100	15～135	3	500	1個
1000	150～1350	30	500	1個
1100	165～1485	33	500	1個
1200	180～1620	36	500	1個
1300	195～1755	39	500	1個
1400	210～1890	42	500	1個
1500	225～2025	45	500	1個
200	30～270	6	500	1個
300	45～405	9	500	1個
400	60～540	12	500	1個
500	75～675	15	500	1個
600	90～810	18	500	1個
700	105～945	21	500	1個
800	120～1080	24	500	1個
900	135～1215	27	500	1個

通常単価(税別) (税込単価)	通常出荷日

9,095円 ( 10,005円 )	4日目
62,552円 ( 68,807円 )	7日目
67,852円 ( 74,637円 )	7日目
73,924円 ( 81,316円 )	7日目
79,503円 ( 87,453円 )	4日目
86,152円 ( 94,767円 )	4日目
91,051円 ( 100,156円 )	7日目
12,993円 ( 14,292円 )	7日目
18,196円 ( 20,016円 )	7日目
24,013円 ( 26,414円 )	7日目
31,245円 ( 34,370円 )	4日目
35,314円 ( 38,845円 )	7日目
40,647円 ( 44,712円 )	7日目
47,537円 ( 52,291円 )	4日目
55,072円 ( 60,579円 )	7日目
8,339円 ( 9,173円 )	4日目
71,219円 ( 78,341円 )	7日目
78,549円 ( 86,404円 )	7日目
87,622円 ( 96,384円 )	4日目
93,821円 ( 103,203円 )	4日目
90,235円 ( 99,259円 )	4日目
104,432円 ( 114,875円 )	7日目
16,265円 ( 17,892円 )	4日目
22,373円 ( 24,610円 )	31日目
29,119円 ( 32,031円 )	7日目
34,500円 ( 37,950円 )	7日目
42,033円 ( 46,236円 )	7日目
48,687円 ( 53,556円 )	4日目
59,697円 ( 65,667円 )	4日目
64,308円 ( 70,739円 )	7日目
9,455円 ( 10,401円 )	7日目
85,194円 ( 93,713円 )	4日目
93,104円 ( 102,414円 )	7日目
102,902円 ( 113,192円 )	4日目
109,622円 ( 120,584円 )	7日目
118,229円 ( 130,052円 )	7日目
113,375円 ( 124,713円 )	7日目
19,576円 ( 21,534円 )	7日目
26,800円 ( 29,480円 )	7日目
34,069円 ( 37,476円 )	7日目
42,008円 ( 46,209円 )	4日目
51,420円 ( 56,562円 )	4日目
60,873円 ( 66,960円 )	7日目
67,341円 ( 74,075円 )	4日目
76,429円 ( 84,072円 )	4日目
10,983円 ( 12,081円 )	7日目
84,802円 ( 93,282円 )	7日目
103,736円 ( 114,110円 )	7日目
116,045円 ( 127,650円 )	7日目
125,405円 ( 137,946円 )	7日目
135,482円 ( 149,030円 )	7日目
141,415円 ( 155,557円 )	7日目
22,402円 ( 24,642円 )	7日目
29,740円 ( 32,714円 )	4日目
40,699円 ( 44,769円 )	7日目
49,643円 ( 54,607円 )	7日目
61,030円 ( 67,133円 )	7日目
70,634円 ( 77,697円 )	7日目
76,583円 ( 84,241円 )	7日目
88,131円 ( 96,944円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・生地は、ジャバラ専用に開発したAFシートです
・ジャバラの各山でPVC樹脂製の支持板とAFシートを溶着

ご注意

標準長さ寸法のみの取り扱いとなります。特殊寸法・仕様の個別対応は行なっておりません。

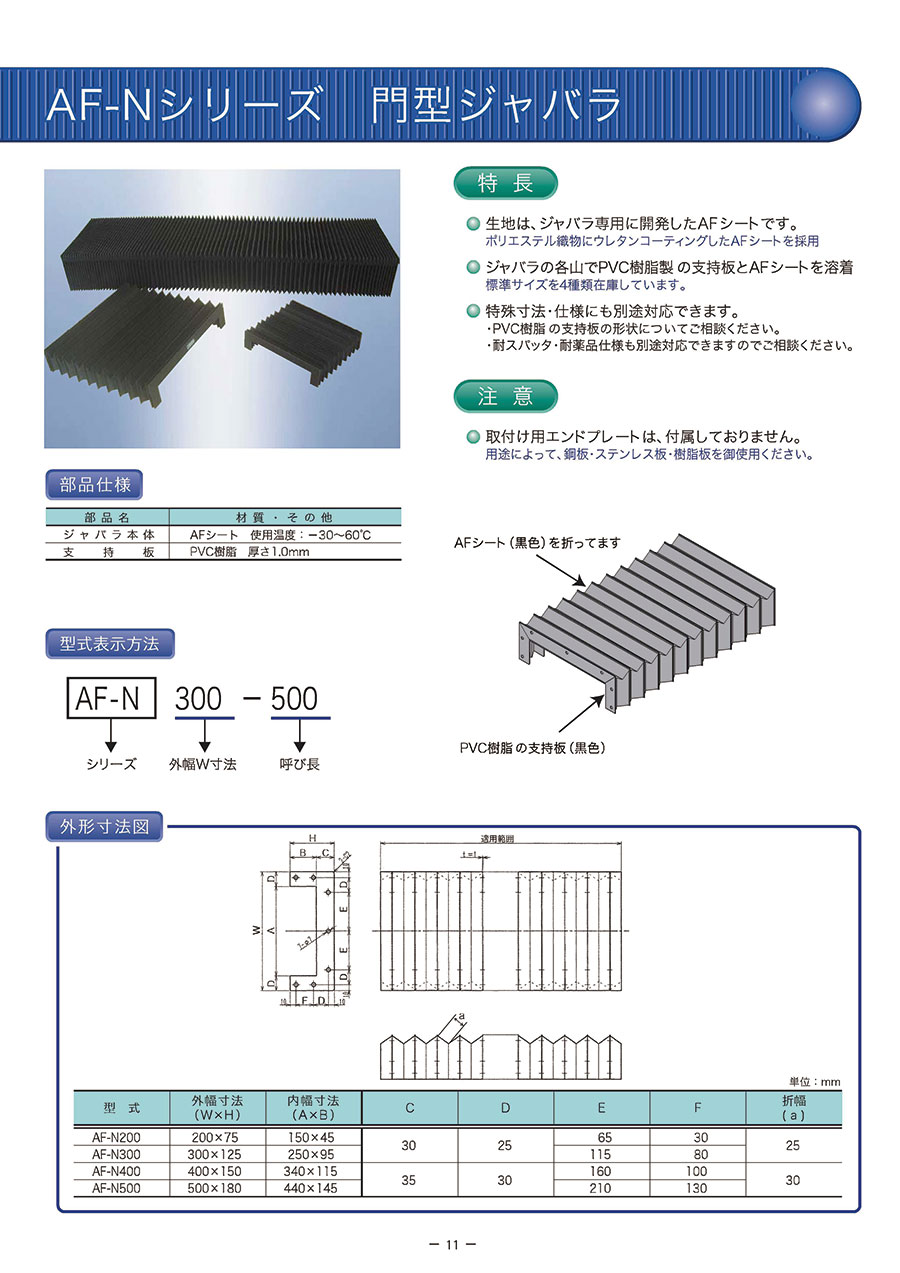

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
