ヨシタケ

サイトグラス 150F-F／150F-13Fシリーズ

カタログ

通常単価(税別): 57,675円～420,261円

税込単価: 63,443円～462,287円

通常出荷日：5日目

【特長】・フラップと指示板により、流量の変化を容易に確認することができます・取付けは、水平・垂直方向い...

よく一緒に見られています

通常出荷日：5 日目

よく一緒に見られています

通常出荷日：5 日目～

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番		150F-F	150F-13F
適用流体		冷温水・油・その他非危険流体
呼び径		65A～150A	15A～100A
最高使用圧力		1.0MPa
最高温度		150℃
耐熱衝撃温度		100℃
材質	本体	球状黒鉛鋳鉄（FCD450）	ステンレス鋼
	ガラス	強化ガラス
	フラップ	ステンレス鋼
接続		JIS 10K FFフランジ

※ガラスは消耗品になります。

規格表

150F-Fは65A～150A、150F-13Fは15A～100Aとなります。

呼び径	d（mm）	L（mm）	W（mm）	質量（kg）
呼び径	d（mm）	L（mm）	W（mm）	150F-F	150F-13F
15A	15	130	35	-	2.14
20A	20	130	35	-	2.49
25A	25	150	44	-	4.2
32A	32	160	53	-	5.5
40A	40	170	57	-	5.7
50A	50	200	73	-	9.8
65A	65	235	97	15.1	16.4
80A	73	235	97	15.5	16.9
100A	100	277	130	27.0	29.7
125A	125	336	155	37.3	-
150A	140	380	165	62.0	-

型番リスト

表示件数

型番

呼び径 B呼称(A呼称)	本体材質	最小発注数量

1/2B(15A)	[ステンレス] ステンレス鋼	1個
3/4B(20A)	[ステンレス] ステンレス鋼	1個
1B(25A)	[ステンレス] ステンレス鋼	1個
1 1/4B(32A)	[ステンレス] ステンレス鋼	1個
1 1/2B(40A)	[ステンレス] ステンレス鋼	1個
2B(50A)	[ステンレス] ステンレス鋼	1個
2 1/2B(65A)	[ステンレス] ステンレス鋼	1個
3B(80A)	[ステンレス] ステンレス鋼	1個
4B(100A)	[ステンレス] ステンレス鋼	1個
2 1/2B(65A)	球状黒鉛鋳鉄	1個
3B(80A)	球状黒鉛鋳鉄	1個
4B(100A)	球状黒鉛鋳鉄	1個
5B(125A)	球状黒鉛鋳鉄	1個
6B(150A)	球状黒鉛鋳鉄	1個

通常単価(税別) (税込単価)	通常出荷日

57,675円 ( 63,443円 )	5日目
69,825円 ( 76,808円 )	5日目
98,302円 ( 108,132円 )	5日目
125,228円 ( 137,751円 )	5日目
127,106円 ( 139,817円 )	5日目
186,251円 ( 204,876円 )	5日目
264,556円 ( 291,012円 )	5日目
278,776円 ( 306,654円 )	5日目
420,261円 ( 462,287円 )	5日目
73,173円 ( 80,490円 )	5日目
76,833円 ( 84,516円 )	5日目
130,612円 ( 143,673円 )	5日目
214,990円 ( 236,489円 )	5日目
324,587円 ( 357,046円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・フラップと指示板により、流量の変化を容易に確認することができます
・取付けは、水平・垂直方向いずれの配管にも使用できます
・流れによる圧力損失は、フラップが最大流量指示時でも0.01MPaと非常に小さく、流体の圧力に影響を与えません
・蒸気ドレン用は、マイカ（雲母）プレート入りになります
・用途に応じて鋳鉄、ステンレス鋼の材質を取り揃え、幅広い選択が可能です

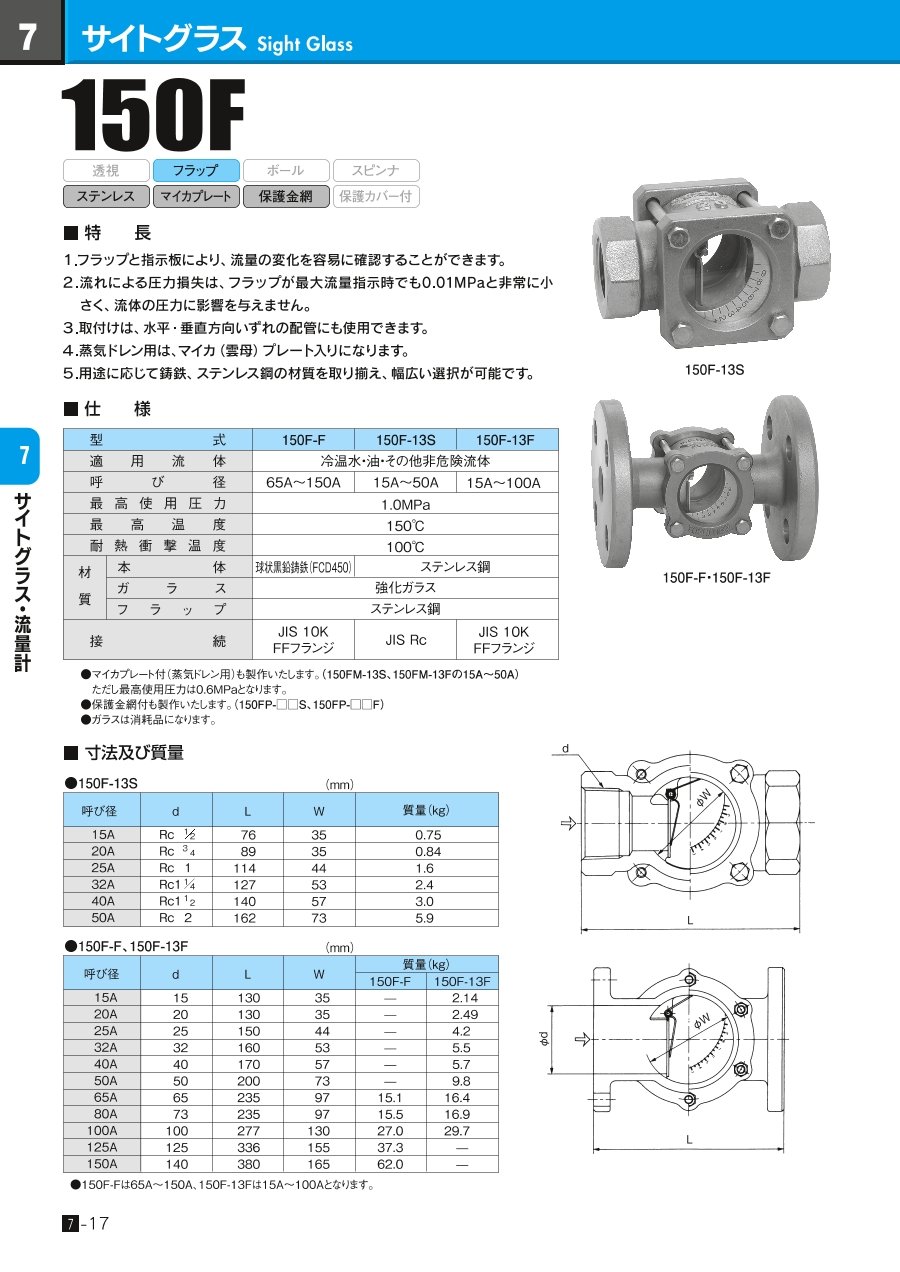

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
