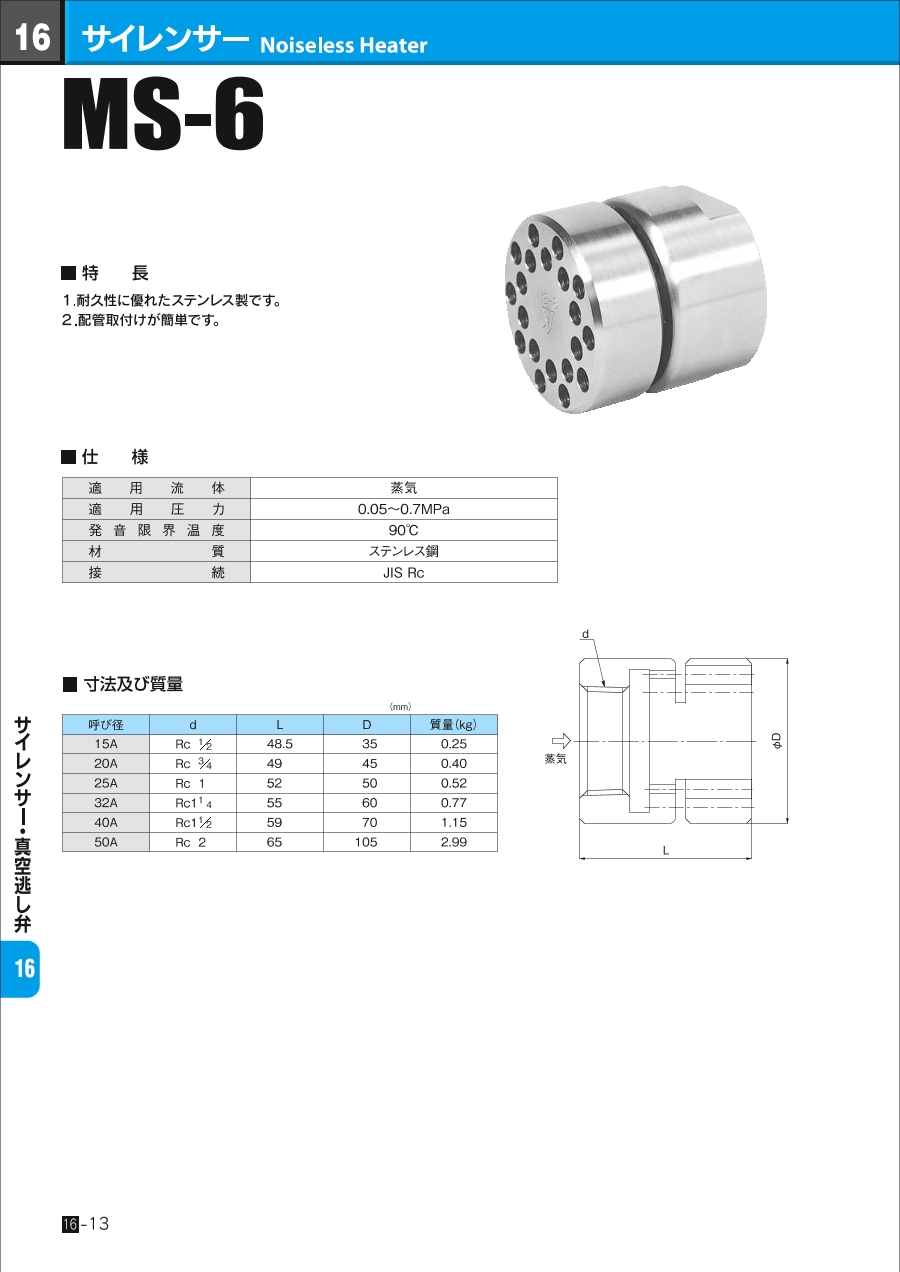

サイレンサー MS-6シリーズ

外形図

製品仕様

規格表

使用例

配管図例

性能・試験情報

選定サポート情報

※図表の流量は参考値となります。

騒音特性線図

蒸気圧力｛0.3MPa｝

蒸気圧力｛0.5MPa｝

※蒸気騒音特性線図は液槽の大きさ、形状、サイレンサーの取付け位置等によって異なりますので、目安としてください。
※騒音値は水面上1mで測定。

注意・禁止事項

注意・禁止事項

• 計画通りの結果を得るために、呼び径選定流量図表を十分活用してください。
• 取付け方法には、各種の方法があり、槽の大きさ等によって、吸い込み及び吐き出しの位置を考慮してください。（配管図例参照）
• サイレンサーは、槽内に沈めて使用してください。配管図例-Bの方法で使用する場合は、l寸法をできるだけ短くしてください。
• サイレンサーは、壁または底より300mm以上離して取付けてください。
• 蒸気停止時の管内逆流現象を防止するため、VB-7型真空逃し弁の取り付けをお薦めします。
