ヨシタケ

伸縮管継手 ES-10シリーズ

カタログ

通常単価(税別): 88,510円～346,506円

税込単価: 97,361円～381,157円

通常出荷日：5日目

【特長】・SHASE-S003スリーブ形伸縮管継手（空気調和・衛生工学会）の規格に準拠して製作していま...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：5 日目～

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型式		ES-10-100	ES-10-200
適用流体		蒸気・空気・冷温水・油・その他非危険流体
適用圧力		1.0MPa
最高温度		220℃
最大伸縮長さ		100mm（伸び20mm 縮み80mm）	200mm（伸び40mm 縮み160mm）
材質	本体	球状黒鉛鋳鉄※1	圧延鋼材
材質	スリーブ	炭素鋼（HCrメッキ）
接続		JIS 10K RFフランジ
耐圧試験（水圧）		1.5MPa

※1 250A以上はねずみ鋳鉄となります。
※2 25～100Aは球状黒鉛鋳鉄、125～300Aは圧延鋼材となります。

規格表

ES-10-100

ES-10-200

型番リスト

表示件数

型番

接続部材質

呼び径　B呼称(A呼称)

最大伸縮長さ

(mm)

最小発注数量

[鋳鉄] 球状黒鉛鋳鉄	3/4B(20A)	100	1個
[鋳鉄] 球状黒鉛鋳鉄	1B(25A)	100	1個
[鋳鉄] 球状黒鉛鋳鉄	1 1/4B(32A)	100	1個
[鋳鉄] 球状黒鉛鋳鉄	1 1/2(B40A)	100	1個
[鋳鉄] 球状黒鉛鋳鉄	2B(50A)	100	1個
[鋳鉄] 球状黒鉛鋳鉄	2 1/2B(65A)	100	1個
[鋳鉄] 球状黒鉛鋳鉄	3B(80A)	100	1個
[鋳鉄] 球状黒鉛鋳鉄	4B(100A)	100	1個
[スチール] 圧延鋼材	1B(25A)	200	1個
[スチール] 圧延鋼材	1 1/4B(32A)	200	1個
[スチール] 圧延鋼材	1 1/2(B40A)	200	1個
[スチール] 圧延鋼材	2B(50A)	200	1個
[スチール] 圧延鋼材	2 1/2B(65A)	200	1個
[スチール] 圧延鋼材	3B(80A)	200	1個
[スチール] 圧延鋼材	4B(100A)	200	1個

通常単価(税別) (税込単価)	通常出荷日

88,510円 ( 97,361円 )	5日目
88,510円 ( 97,361円 )	5日目
101,285円 ( 111,414円 )	5日目
109,874円 ( 120,861円 )	5日目
133,113円 ( 146,424円 )	5日目
185,237円 ( 203,761円 )	5日目
207,321円 ( 228,053円 )	5日目
282,363円 ( 310,599円 )	5日目
102,202円 ( 112,422円 )	5日目
122,247円 ( 134,472円 )	5日目
135,215円 ( 148,737円 )	5日目
190,186円 ( 209,205円 )	5日目
231,368円 ( 254,505円 )	5日目
286,664円 ( 315,330円 )	5日目
346,506円 ( 381,157円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・SHASE-S003スリーブ形伸縮管継手（空気調和・衛生工学会）の規格に準拠して製作しています。
・伸縮長さが大きいので、管継手や固定点を少なくでき、経済的です。
・タフリングの使用により、注油の必要が無く、保守・管理が容易です。また、摺動がスムーズで、気密性に優れています。
・ウォーターハンマーや衝撃等にも堅牢で耐久性に優れています。
・スリーブ表面には硬質クロムメッキが施してあり、耐食性、耐摩耗性に優れています。

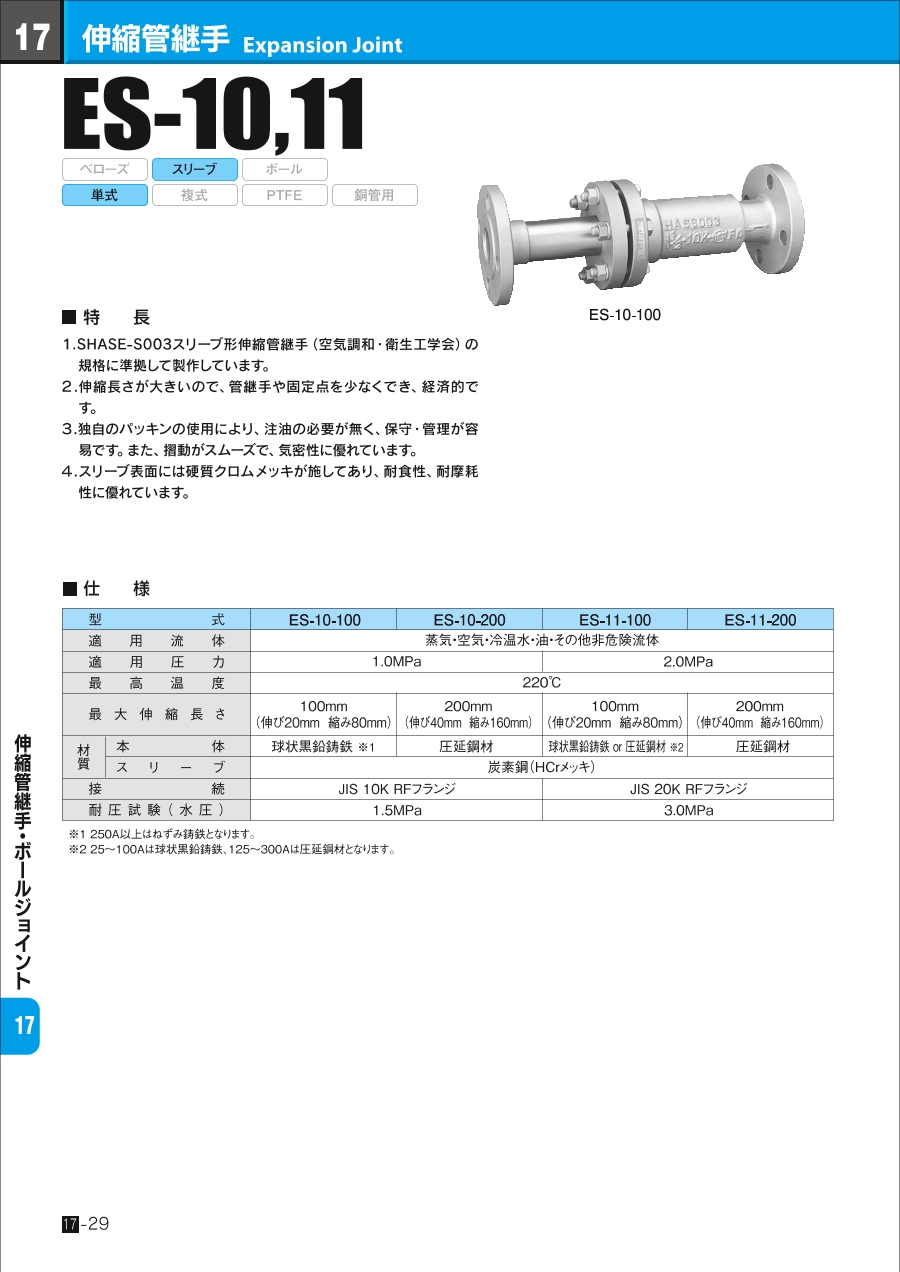

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
