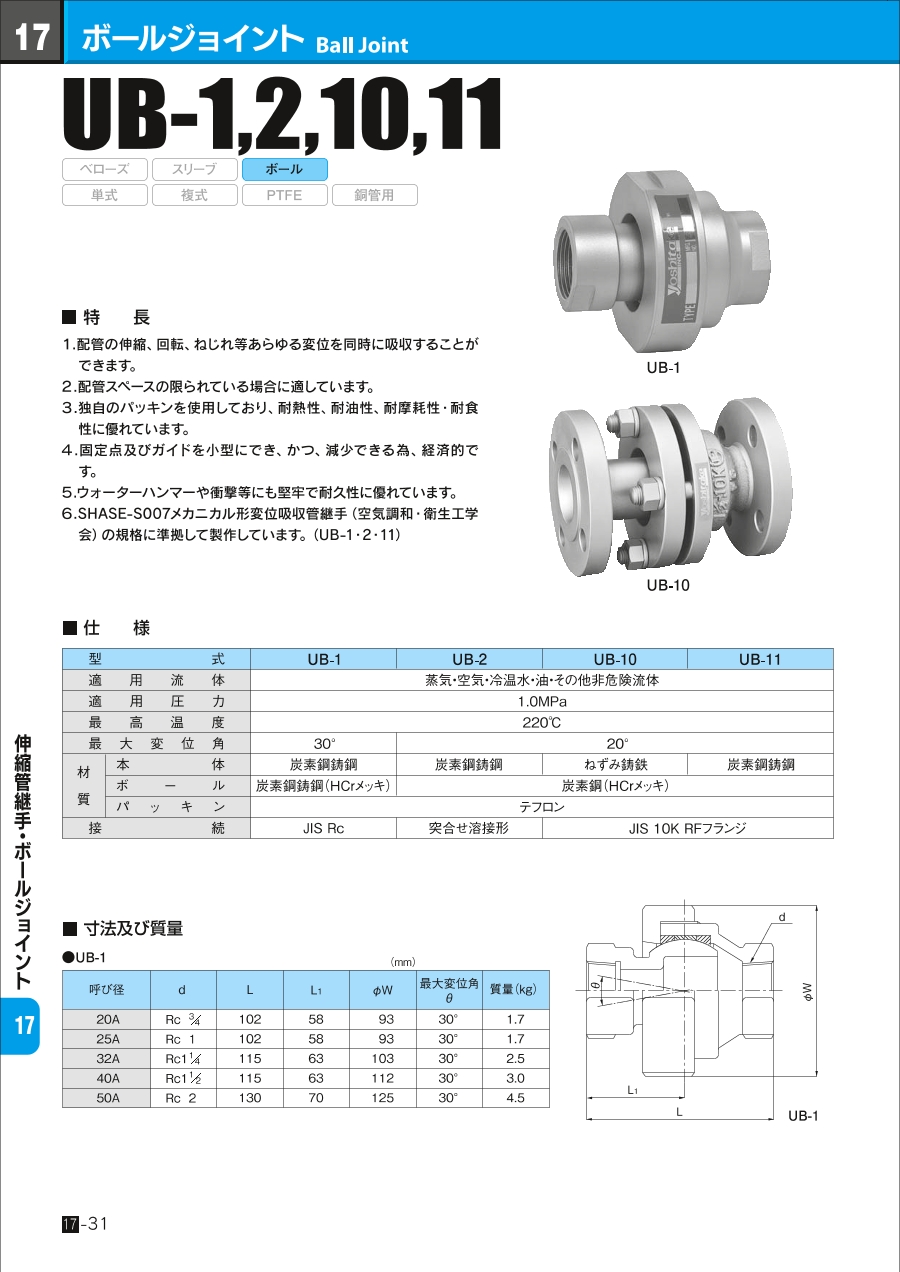

ボールジョイント UB-10/UB-11シリーズ
- 通常単価(税別)
- 144,888円～802,578円
- 税込単価
- 159,377円～882,836円
【特長】・配管の伸縮、回転、ねじれ等あらゆる変位を同時に吸収することができます。・独自のパッキンを使用...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | UB-11 | |
|---|---|---|
| 適用流体 | 蒸気・空気・冷温水・油・その他非危険流体 | |
| 適用圧力 | 1.0MPa | |
| 最高温度 | 220℃ | |
| 最大変位角 | 20° | |
| 材 質 | 本体 | 炭素鋼鋳鋼 |
| ボール | 炭素鋼（HCrメッキ） | |
| パッキン | ふっ素樹脂 | |
| 接続 | JIS 10K RFフランジ | |
規格表
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
144,888円 ( 159,377円 ) | 5日目 |
168,370円 ( 185,207円 ) | 5日目 |
224,251円 ( 246,676円 ) | 5日目 |
413,689円 ( 455,058円 ) | 5日目 |
424,160円 ( 466,576円 ) | 5日目 |
415,415円 ( 456,957円 ) | 5日目 |
802,578円 ( 882,836円 ) | 5日目 |
詳細情報
基本情報
【特長】
・配管の伸縮、回転、ねじれ等あらゆる変位を同時に吸収することができます。
・独自のパッキンを使用しており、耐熱性、耐油性、耐磨耗性、耐食性に優れています。
・作動トルクが極小のため、固定点強度は小さくて済みます。
・固定点及びガイドを小型にでき、かつ、減少できるため経済的です。
・ウォーターハンマーや衝撃などにも堅牢で耐久性に優れています。
・SE-S007メカニカル形変位吸収管継手（空気調和・衛生工学会）の規格に準拠しています（UB-1・2・11）。
・配管スペースの限られている場合に適しています。
