ヨシタケ

安全リリーフ弁 AL-24／AL-24Fシリーズ

カタログ |

通常単価(税別): 18,998円～33,326円

税込単価: 20,898円～36,659円

通常出荷日：5日目

【特長】・青銅製の弁箱で、ステンレス鋼の弁座を採用しているので錆の心配はありません・ダイヤフラム式で摺...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：5 日目～

未確定：候補が41型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番		AL-24	AL-24F
適用流体		冷温水	冷温水・油・その他非危険流体
適用圧力		0.1～0.7MPa
最高温度		60℃	120℃
材質	弁箱	青銅
	弁体	NBR	FKM
	弁座	ステンレス鋼
	ダイヤフラム	NBR（耐熱ナイロン入り）	FKM（耐熱ナイロン入り）
接続		JIS Rc

規格表

型番リスト

表示件数

型番

使用流体

最高流体温度

(℃)

供給側配管ねじの呼び B呼称(A呼称)

制御側配管ねじの呼び B呼称(A呼称)

最高適用圧力詳細

最小発注数量

水	60	1/2B(15A)	1/2B(15A)	0.1MPa	1個
水	60	3/4B(20A)	3/4B(20A)	0.1MPa	1個
水	60	1B(25A)	1B(25A)	0.1MPa	1個
水	60	1/2B(15A)	1/2B(15A)	0.2MPa	1個
水	60	3/4B(20A)	3/4B(20A)	0.2MPa	1個
水	60	1B(25A)	1B(25A)	0.2MPa	1個
水	60	1/2B(15A)	1/2B(15A)	0.3MPa	1個
水	60	3/4B(20A)	3/4B(20A)	0.3MPa	1個
水	60	1B(25A)	1B(25A)	0.3MPa	1個
水	60	1/2B(15A)	1/2B(15A)	0.4MPa	1個
水	60	3/4B(20A)	3/4B(20A)	0.4MPa	1個
水	60	1B(25A)	1B(25A)	0.4MPa	1個
水	60	1/2B(15A)	1/2B(15A)	0.5MPa	1個
水	60	3/4B(20A)	3/4B(20A)	0.5MPa	1個
水	60	1B(25A)	1B(25A)	0.5MPa	1個
水	60	1/2B(15A)	1/2B(15A)	0.6MPa	1個
水	60	3/4B(20A)	3/4B(20A)	0.6MPa	1個
水	60	1B(25A)	1B(25A)	0.6MPa	1個
水	60	1/2B(15A)	1/2B(15A)	0.7MPa	1個
水	60	3/4B(20A)	3/4B(20A)	0.7MPa	1個
水	60	1B(25A)	1B(25A)	0.7MPa	1個
水 / 油	120	1/2B(15A)	1/2B(15A)	0.1MPa	1個
水 / 油	120	1B(25A)	1B(25A)	0.1MPa	1個
水 / 油	120	1/2B(15A)	1/2B(15A)	0.2MPa	1個
水 / 油	120	3/4B(20A)	3/4B(20A)	0.2MPa	1個
水 / 油	120	1B(25A)	1B(25A)	0.2MPa	1個
水 / 油	120	1/2B(15A)	1/2B(15A)	0.3MPa	1個
水 / 油	120	3/4B(20A)	3/4B(20A)	0.3MPa	1個
水 / 油	120	1B(25A)	1B(25A)	0.3MPa	1個
水 / 油	120	1/2B(15A)	1/2B(15A)	0.4MPa	1個
水 / 油	120	3/4B(20A)	3/4B(20A)	0.4MPa	1個
水 / 油	120	1B(25A)	1B(25A)	0.4MPa	1個
水 / 油	120	1/2B(15A)	1/2B(15A)	0.5MPa	1個
水 / 油	120	3/4B(20A)	3/4B(20A)	0.5MPa	1個
水 / 油	120	1B(25A)	1B(25A)	0.5MPa	1個
水 / 油	120	1/2B(15A)	1/2B(15A)	0.6MPa	1個
水 / 油	120	3/4B(20A)	3/4B(20A)	0.6MPa	1個
水 / 油	120	1B(25A)	1B(25A)	0.6MPa	1個
水 / 油	120	1/2B(15A)	1/2B(15A)	0.7MPa	1個
水 / 油	120	3/4B(20A)	3/4B(20A)	0.7MPa	1個
水 / 油	120	1B(25A)	1B(25A)	0.7MPa	1個

通常単価(税別) (税込単価)	通常出荷日

22,537円 ( 24,791円 )	5日目
22,488円 ( 24,737円 )	5日目
23,805円 ( 26,186円 )	5日目
21,109円 ( 23,220円 )	5日目
22,488円 ( 24,737円 )	5日目
23,805円 ( 26,186円 )	5日目
21,109円 ( 23,220円 )	5日目
22,488円 ( 24,737円 )	5日目
23,237円 ( 25,561円 )	5日目
21,109円 ( 23,220円 )	5日目
22,488円 ( 24,737円 )	5日目
23,805円 ( 26,186円 )	5日目
21,109円 ( 23,220円 )	5日目
22,488円 ( 24,737円 )	5日目
23,805円 ( 26,186円 )	5日目
20,597円 ( 22,657円 )	5日目
22,488円 ( 24,737円 )	5日目
23,805円 ( 26,186円 )	5日目
18,998円 ( 20,898円 )	5日目
22,488円 ( 24,737円 )	5日目
21,425円 ( 23,568円 )	5日目
29,822円 ( 32,804円 )	5日目
33,248円 ( 36,573円 )	5日目
29,822円 ( 32,804円 )	5日目
31,596円 ( 34,756円 )	5日目
33,326円 ( 36,659円 )	5日目
29,822円 ( 32,804円 )	5日目
31,596円 ( 34,756円 )	5日目
33,326円 ( 36,659円 )	5日目
26,184円 ( 28,802円 )	5日目
31,596円 ( 34,756円 )	5日目
33,326円 ( 36,659円 )	5日目
29,822円 ( 32,804円 )	5日目
31,596円 ( 34,756円 )	5日目
33,326円 ( 36,659円 )	5日目
29,822円 ( 32,804円 )	5日目
30,833円 ( 33,916円 )	5日目
33,326円 ( 36,659円 )	5日目
31,840円 ( 35,024円 )	5日目
31,596円 ( 34,756円 )	5日目
33,326円 ( 36,659円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・青銅製の弁箱で、ステンレス鋼の弁座を採用しているので錆の心配はありません
・ダイヤフラム式で摺動部がないので確実な作動をします
・設定圧力範囲が1本のスプリングで0.1～0.7MPaと広く、又調節ねじはハンドル式で、ロックナットにはちょうナットを使用している為、簡単に圧力変更ができます
・連続して作動する場合でも開閉がスムーズで、設定圧力に対して正確に作動して液体を放出します
・小流量から大流量まで安定した作動が得られます
・仕様に合わせて、ダイヤフラム・弁体の材質はNBRとFKM（フッ素ゴム）の2種類から、合った材質のものを選べます
・取付け姿勢は、縦横・上下いずれかの姿勢でも取付けできます

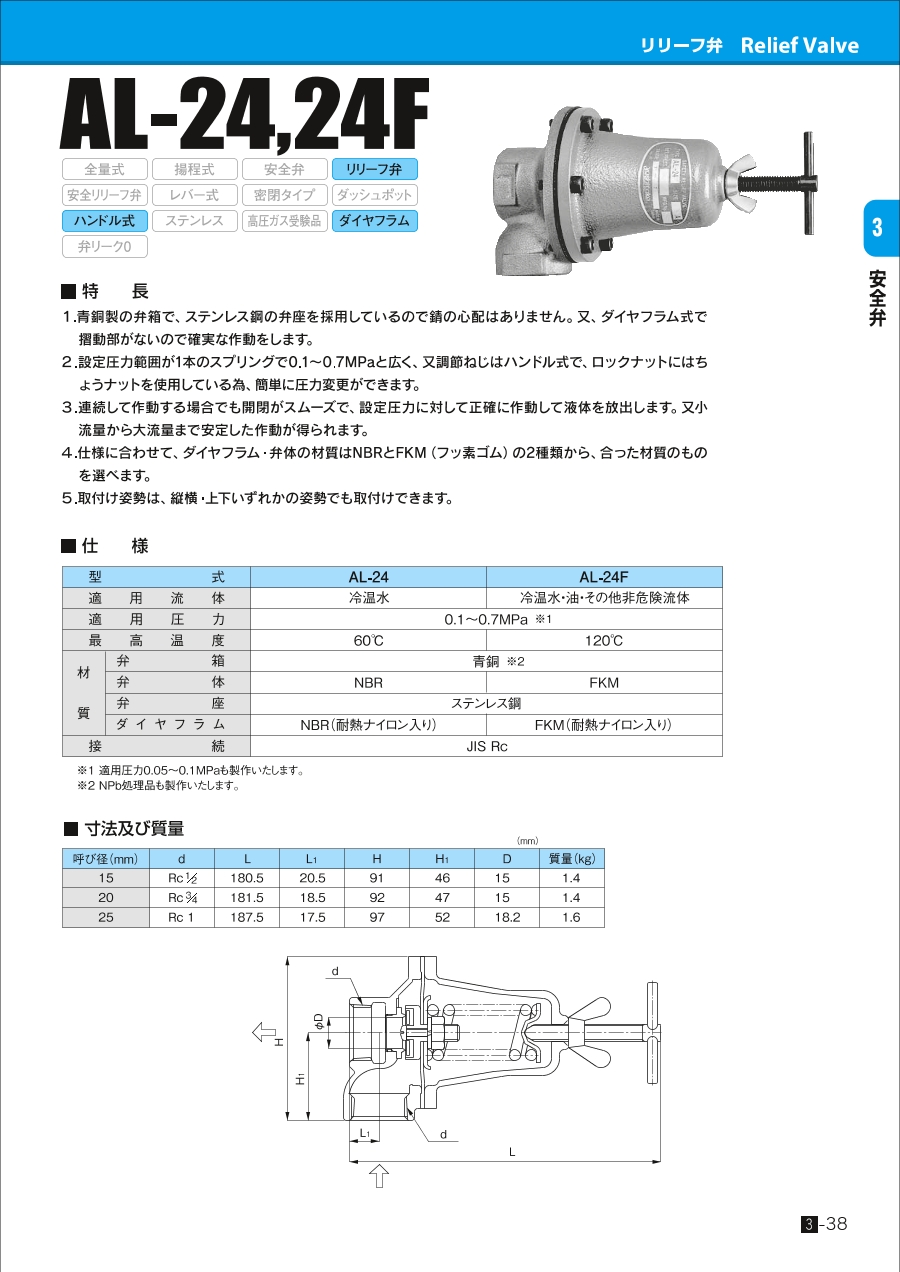

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
