ヨシタケ

空気抜弁 TA-3シリーズ

カタログ

通常単価(税別): 15,645円～17,588円

税込単価: 17,210円～19,347円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・従来の空気抜弁と比較して、作動圧力範囲が広く低圧から高圧まで使用できます。・弁座に合成ゴムデ...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：5 日目～

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

適用流体		冷温水・油（比重0.8以上）
適用圧力		0.01～1.0MPa
最高温度		90℃
材質	本体・ふた	球状黒鉛鋳鉄（FCD450）
	弁体	黄銅
	弁座	黄銅（NBRディスク入り）
	フロート	ステンレス鋼
接続		JIS Rc

※防錆処理として電着塗装をほどこしてあります。

規格表

性能・試験情報

排気量図表

注意・禁止事項

配管内のスケール・ゴミ等異物をよく除去してから、空気のたまりやすい場所に垂直に取付けてください。
保守・点検のために、空気抜弁の入口に止弁（コック又は、ゲートバルブ）を取付けてください。
配管内のスケール・ゴミ等により漏れる場合がありますので、排気孔には図に示すように、出口先端部を排水溝に逆流しないように必ず配管してください。
スケール・ゴミ等による漏れ発生時には、止弁をしめて、排気孔より弁座を外し清掃してください。

型番リスト

表示件数

型番

供給側配管ねじの呼び B呼称(A呼称)	トラスココード	最小発注数量

1/2B(15A)	802-1306	1個
3/4B(20A)	802-1307	1個
1B(25A)	802-1308	1個
1 1/4B(32A)	-	1個

通常単価(税別) (税込単価)	通常出荷日

15,645円 ( 17,210円 )	3日目
15,985円 ( 17,584円 )	在庫品1日目当日出荷可能
17,588円 ( 19,347円 )	5日目
17,588円 ( 19,347円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・従来の空気抜弁と比較して、作動圧力範囲が広く低圧から高圧まで使用できます。
・弁座に合成ゴムディスクを使用していますので、弁からの漏れはありませんが、万一を考慮し、弁座上部に銅管継手を取り付ける様にネジを設けてあります。
・スケール障害を防ぐため、空気排出時に弁座面に対して、多方向より空気が導入できる様に空気導入孔を大きく設けていますので、シート面は常に清掃されます。
・長時間の使用中、万一弁座面に損傷が生じた場合には、外部より部品の取換えができ保守・点検が容易です。
・排気量が従来品と比較して1.5倍になり、その上コンパクトになりました。

カタログ

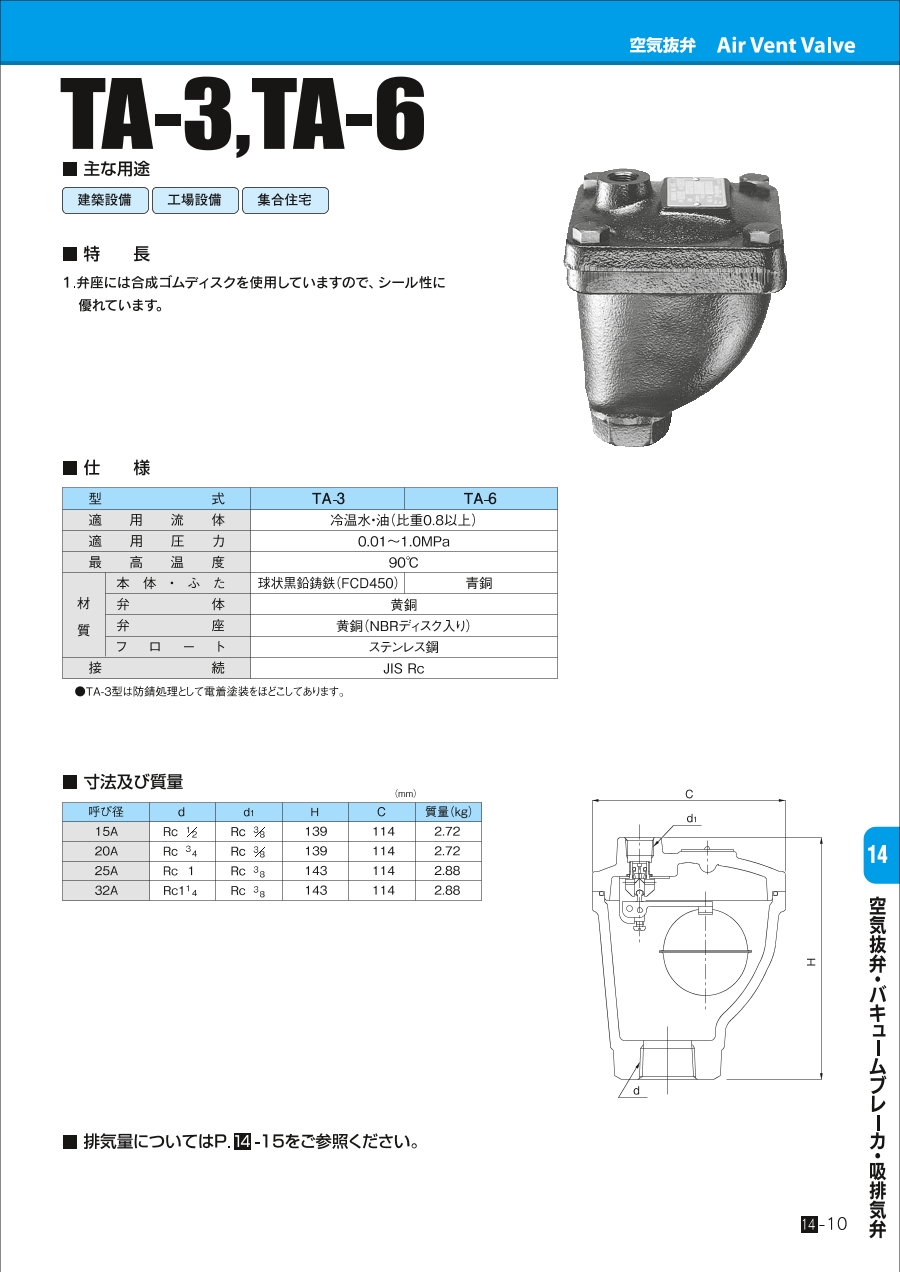

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
