安全リリーフ弁 AL-150シリーズ
- 通常単価(税別)
- 14,210円～60,961円
- 税込単価
- 15,631円～67,057円
通常出荷日：在庫品1日目～16日目一部当日出荷可能
【特長】・蒸気、空気、水、油などの流体に対応する万能タイプです・圧力区分を細分化し、先端技術による超精...
詳細を確認
未確定：候補が56型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

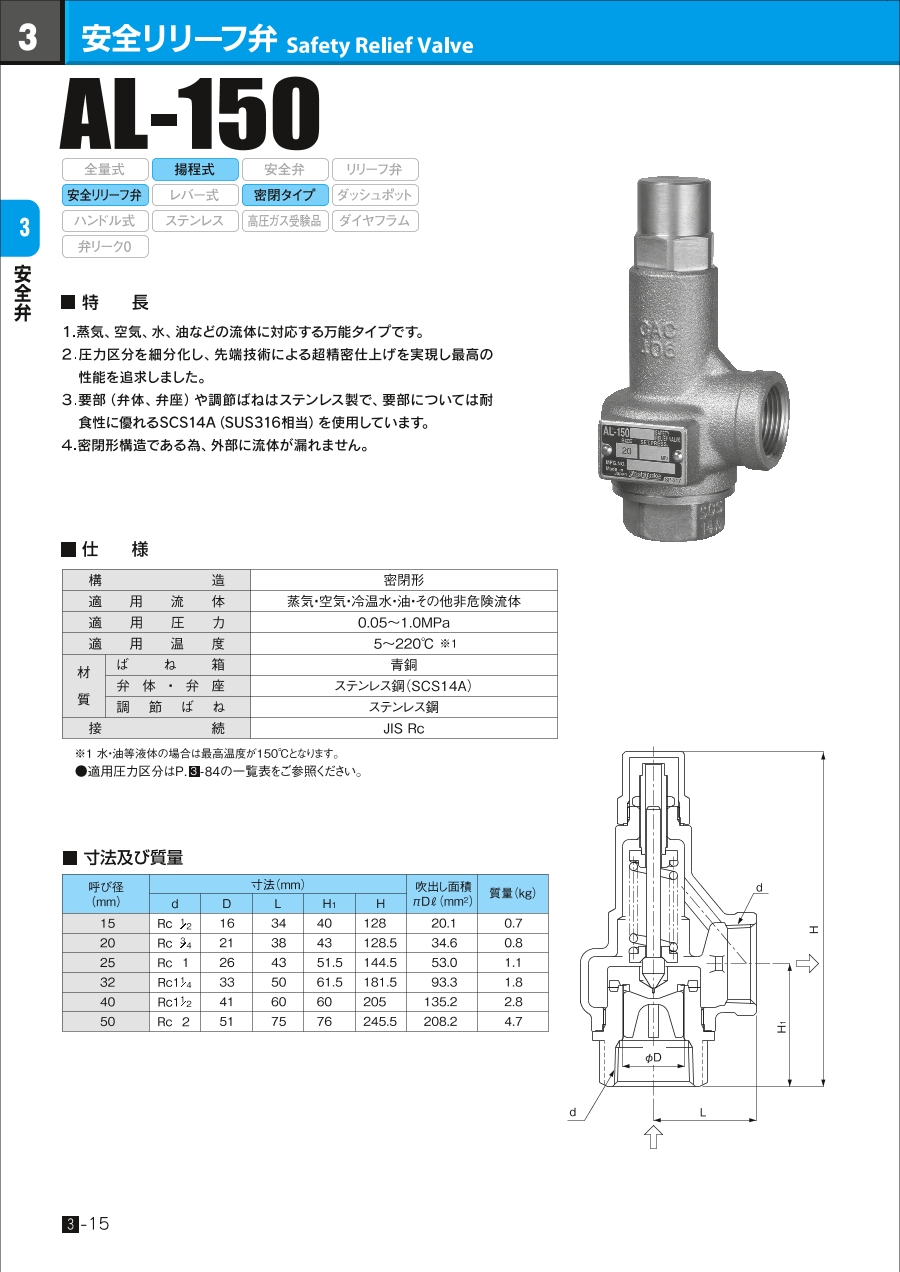

外形図
製品仕様
| 構造 | 密閉形 | |
|---|---|---|
| 適用流体 | 蒸気・空気・冷温水・油・その他非危険流体 | |
| 適用圧力 | 0.05～1.0MPa | |
| 適用温度 | 5～220℃ ※1 | |
| 材質 | ばね箱 | 青銅 |
| 弁体・弁座 | ステンレス鋼（SCS14A） | |
| 調節ばね | ステンレス鋼 | |
| 接続 | JIS Rc | |
※1 水・油等液体の場合は最高温度が150℃となります。
規格表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,789円 ( 17,368円 ) | 15日目 |
15,454円 ( 16,999円 ) | 15日目 |
31,189円 ( 34,308円 ) | 5日目 |
42,261円 ( 46,487円 ) | 5日目 |
59,440円 ( 65,384円 ) | 5日目 |
14,778円 ( 16,256円 ) | 在庫品1日目当日出荷可能 |
17,171円 ( 18,888円 ) | 在庫品1日目当日出荷可能 |
24,376円 ( 26,814円 ) | 8日目 |
33,372円 ( 36,709円 ) | 5日目 |
43,884円 ( 48,272円 ) | 5日目 |
60,961円 ( 67,057円 ) | 5日目 |
14,210円 ( 15,631円 ) | 15日目 |
17,171円 ( 18,888円 ) | 在庫品1日目当日出荷可能 |
24,376円 ( 26,814円 ) | 4日目 |
28,070円 ( 30,877円 ) | 5日目 |
39,935円 ( 43,929円 ) | 15日目 |
60,961円 ( 67,057円 ) | 5日目 |
15,789円 ( 17,368円 ) | 在庫品1日目当日出荷可能 |
20,211円 ( 22,232円 ) | 3日目 |
24,376円 ( 26,814円 ) | 6日目 |
26,646円 ( 29,311円 ) | 15日目 |
43,884円 ( 48,272円 ) | 5日目 |
60,961円 ( 67,057円 ) | 11日目 |
15,789円 ( 17,368円 ) | 16日目 |
16,070円 ( 17,677円 ) | 在庫品1日目当日出荷可能 |
24,376円 ( 26,814円 ) | 11日目 |
28,785円 ( 31,664円 ) | 5日目 |
44,994円 ( 49,493円 ) | 11日目 |
54,864円 ( 60,350円 ) | 5日目 |
15,789円 ( 17,368円 ) | 15日目 |
18,888円 ( 20,777円 ) | 5日目 |
26,824円 ( 29,506円 ) | 5日目 |
31,189円 ( 34,308円 ) | 5日目 |
40,495円 ( 44,545円 ) | 5日目 |
60,961円 ( 67,057円 ) | 5日目 |
20,661円 ( 22,727円 ) | 5日目 |
27,488円 ( 30,237円 ) | 5日目 |
31,189円 ( 34,308円 ) | 5日目 |
40,495円 ( 44,545円 ) | 5日目 |
60,961円 ( 67,057円 ) | 5日目 |
14,757円 ( 16,233円 ) | 15日目 |
17,000円 ( 18,700円 ) | 在庫品1日目当日出荷可能 |
28,702円 ( 31,572円 ) | 5日目 |
31,983円 ( 35,181円 ) | 11日目 |
43,884円 ( 48,272円 ) | 5日目 |
60,961円 ( 67,057円 ) | 5日目 |
17,381円 ( 19,119円 ) | 5日目 |
19,352円 ( 21,287円 ) | 5日目 |
26,824円 ( 29,506円 ) | 5日目 |
34,149円 ( 37,564円 ) | 5日目 |
40,495円 ( 44,545円 ) | 5日目 |
60,961円 ( 67,057円 ) | 5日目 |
17,817円 ( 19,599円 ) | 在庫品1日目当日出荷可能 |
28,702円 ( 31,572円 ) | 在庫品1日目当日出荷可能 |
44,994円 ( 49,493円 ) | 5日目 |
54,864円 ( 60,350円 ) | 5日目 |
詳細情報
基本情報
【特長】
・蒸気、空気、水、油などの流体に対応する万能タイプです
・圧力区分を細分化し、先端技術による超精密仕上げを実現し最高の性能を追求しました
・要部（弁体、弁座）や調節ばねはステンレス製で、要部については耐食性に優れるSCS14A（SUS316相当）を使用しています
・密閉形構造である為、外部に流体が漏れません
安全リリーフ弁 AL-150シリーズのレビュー
生産ラインで使用。
3
3.02018/12/04
必要な市販の部品はミスミのＨＰから探して注文ています、金額・納期が明確で助かっています。
1人が参考にしています。
