ヨシタケ

安全リリーフ弁 AL-150Lシリーズ

カタログ

通常単価(税別): 22,618円～70,768円

税込単価: 24,880円～77,845円

通常出荷日：5日目

【特長】・要部（弁体、弁座）や調節ばねはステンレス製で、要部については耐食性に優れるSCS14A（SU...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：5 日目

未確定：候補が59型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

構造		開放形レバー式
適用流体		蒸気・空気
適用圧力		0.05～1.0MPa
適用温度		220℃
材質	ばね箱	青銅
材質	弁体・弁座	ステンレス鋼（SCS14A）
接続		JIS Rc

規格表

選定サポート情報

<圧力容器構造規格>
蒸気用（飽和温度）

（kg/h）

呼び径（mm）	圧力Mpa
呼び径（mm）	0.05	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
15	15	20	29	40	50	60	70	80	90	100	109
20	27	35	51	69	87	104	121	138	155	172	189
25	42	54	78	105	133	159	186	212	237	263	289
32	70	91	132	178	224	268	313	356	400	443	487
40	105	136	198	266	335	402	468	534	599	664	729
50	163	211	306	411	518	621	723	824	924	1,025	1,126

型番リスト

表示件数

型番

供給側配管ねじの呼び B呼称(A呼称)	制御側配管ねじの呼び B呼称(A呼称)	最高適用圧力詳細	最小発注数量

1/2B(15A)	1/2B(15A)	0.1MPa	1個
3/4B(20A)	3/4B(20A)	0.1MPa	1個
1B(25A)	1B(25A)	0.1MPa	1個
1 1/4B(32A)	1 1/4B(32A)	0.1MPa	1個
1 1/2B(40A)	1 1/2B(40A)	0.1MPa	1個
2B(50A)	2B(50A)	0.1MPa	1個
1/2B(15A)	1/2B(15A)	0.2MPa	1個
3/4B(20A)	3/4B(20A)	0.2MPa	1個
1B(25A)	1B(25A)	0.2MPa	1個
1 1/4B(32A)	1 1/4B(32A)	0.2MPa	1個
1 1/2B(40A)	1 1/2B(40A)	0.2MPa	1個
2B(50A)	2B(50A)	0.2MPa	1個
1/2B(15A)	1/2B(15A)	0.3MPa	1個
3/4B(20A)	3/4B(20A)	0.3MPa	1個
1B(25A)	1B(25A)	0.3MPa	1個
1 1/4B(32A)	1 1/4B(32A)	0.3MPa	1個
1 1/2B(40A)	1 1/2B(40A)	0.3MPa	1個
2B(50A)	2B(50A)	0.3MPa	1個
3/4B(20A)	3/4B(20A)	0.4MPa	1個
1B(25A)	1B(25A)	0.4MPa	1個
1 1/4B(32A)	1 1/4B(32A)	0.4MPa	1個
1 1/2B(40A)	1 1/2B(40A)	0.4MPa	1個
2B(50A)	2B(50A)	0.4MPa	1個
1/2B(15A)	1/2B(15A)	0.5MPa	1個
3/4B(20A)	3/4B(20A)	0.5MPa	1個
1B(25A)	1B(25A)	0.5MPa	1個
1 1/4B(32A)	1 1/4B(32A)	0.5MPa	1個
1 1/2B(40A)	1 1/2B(40A)	0.5MPa	1個
2B(50A)	2B(50A)	0.5MPa	1個
1/2B(15A)	1/2B(15A)	0.6MPa	1個
3/4B(20A)	3/4B(20A)	0.6MPa	1個
1B(25A)	1B(25A)	0.6MPa	1個
1 1/4B(32A)	1 1/4B(32A)	0.6MPa	1個
1 1/2B(40A)	1 1/2B(40A)	0.6MPa	1個
2B(50A)	2B(50A)	0.6MPa	1個
1/2B(15A)	1/2B(15A)	0.7MPa	1個
3/4B(20A)	3/4B(20A)	0.7MPa	1個
1B(25A)	1B(25A)	0.7MPa	1個
1 1/4B(32A)	1 1/4B(32A)	0.7MPa	1個
1 1/2B(40A)	1 1/2B(40A)	0.7MPa	1個
2B(50A)	2B(50A)	0.7MPa	1個
1/2B(15A)	1/2B(15A)	0.8MPa	1個
3/4B(20A)	3/4B(20A)	0.8MPa	1個
1B(25A)	1B(25A)	0.8MPa	1個
1 1/4B(32A)	1 1/4B(32A)	0.8MPa	1個
1 1/2B(40A)	1 1/2B(40A)	0.8MPa	1個
2B(50A)	2B(50A)	0.8MPa	1個
1/2B(15A)	1/2B(15A)	0.9MPa	1個
3/4B(20A)	3/4B(20A)	0.9MPa	1個
1B(25A)	1B(25A)	0.9MPa	1個
1 1/4B(32A)	1 1/4B(32A)	0.9MPa	1個
1 1/2B(40A)	1 1/2B(40A)	0.9MPa	1個
2B(50A)	2B(50A)	0.9MPa	1個
1/2B(15A)	1/2B(15A)	1MPa	1個
3/4B(20A)	3/4B(20A)	1MPa	1個
1B(25A)	1B(25A)	1MPa	1個
1 1/4B(32A)	1 1/4B(32A)	1MPa	1個
1 1/2B(40A)	1 1/2B(40A)	1MPa	1個
2B(50A)	2B(50A)	1MPa	1個

通常単価(税別) (税込単価)	通常出荷日

24,729円 ( 27,202円 )	5日目
24,579円 ( 27,037円 )	5日目
31,507円 ( 34,658円 )	5日目
39,385円 ( 43,324円 )	5日目
50,305円 ( 55,336円 )	5日目
67,343円 ( 74,077円 )	5日目
22,618円 ( 24,880円 )	5日目
24,579円 ( 27,037円 )	5日目
31,507円 ( 34,658円 )	5日目
39,385円 ( 43,324円 )	5日目
50,305円 ( 55,336円 )	5日目
67,343円 ( 74,077円 )	5日目
23,163円 ( 25,479円 )	5日目
24,579円 ( 27,037円 )	5日目
31,507円 ( 34,658円 )	5日目
39,385円 ( 43,324円 )	5日目
50,305円 ( 55,336円 )	5日目
67,343円 ( 74,077円 )	5日目
24,579円 ( 27,037円 )	5日目
31,507円 ( 34,658円 )	5日目
39,385円 ( 43,324円 )	5日目
50,305円 ( 55,336円 )	5日目
67,343円 ( 74,077円 )	5日目
23,163円 ( 25,479円 )	5日目
24,579円 ( 27,037円 )	5日目
30,713円 ( 33,784円 )	5日目
39,385円 ( 43,324円 )	5日目
50,305円 ( 55,336円 )	5日目
67,343円 ( 74,077円 )	5日目
23,163円 ( 25,479円 )	5日目
24,579円 ( 27,037円 )	5日目
31,507円 ( 34,658円 )	5日目
39,385円 ( 43,324円 )	5日目
50,305円 ( 55,336円 )	5日目
67,343円 ( 74,077円 )	5日目
22,618円 ( 24,880円 )	5日目
24,579円 ( 27,037円 )	5日目
31,507円 ( 34,658円 )	5日目
39,385円 ( 43,324円 )	5日目
50,305円 ( 55,336円 )	5日目
67,343円 ( 74,077円 )	5日目
24,028円 ( 26,431円 )	5日目
25,279円 ( 27,807円 )	5日目
33,114円 ( 36,425円 )	5日目
41,397円 ( 45,537円 )	5日目
52,885円 ( 58,174円 )	5日目
70,768円 ( 77,845円 )	5日目
23,163円 ( 25,479円 )	5日目
24,579円 ( 27,037円 )	5日目
31,507円 ( 34,658円 )	5日目
39,385円 ( 43,324円 )	5日目
50,305円 ( 55,336円 )	5日目
67,343円 ( 74,077円 )	5日目
22,618円 ( 24,880円 )	5日目
23,979円 ( 26,377円 )	5日目
31,507円 ( 34,658円 )	5日目
39,385円 ( 43,324円 )	5日目
50,305円 ( 55,336円 )	5日目
67,343円 ( 74,077円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・要部（弁体、弁座）や調節ばねはステンレス製で、要部については耐食性に優れるSCS14A（SUS316相当）を使用しています。
・揚弁レバー式で、吹出し圧力の75％以上の圧力にて、手動で吹出し検査ができます。

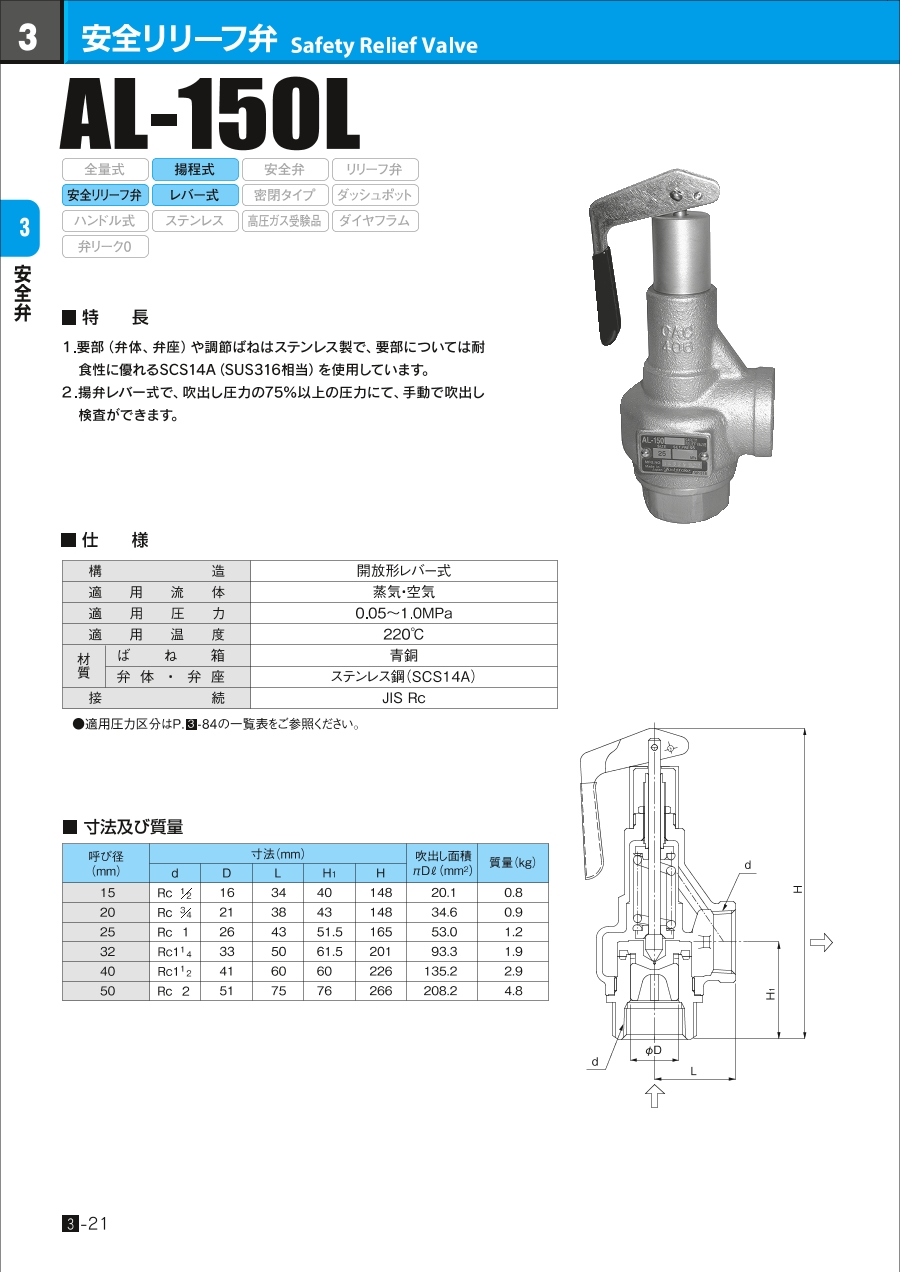

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
