ヨシタケ

リリーフ弁 AL-250シリーズ

カタログ

通常単価(税別): 117,095円～153,939円

税込単価: 128,805円～169,333円

通常出荷日：5日目

【特長】・オールステンレス製の為、特に耐食性、耐久性に優れています・ダッシュポット構造の採用により、脈...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：5 日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

構造		密閉形
適用流体		冷温水・油・その他非危険流体（20cSt以下）
適用圧力		0.05～1.0MPa
適用温度		120℃
材質	ばね箱	ステンレス鋼
材質	弁体・弁座	ステンレス鋼
接続		JIS Rc

ダッシュポット構造

規格表

寸法及び質量

※H寸法及び質量の（）内数値はAL-250R型になります。

性能・試験情報

流水線図（水）

アキュームレーションによる概算流量倍率

アキュームレーション25％のときの流量です。
アキュームレーション25％以外の時は、概算流量倍率表を使用してください。

アキュームレーションが25％以外の場合に、この表にてアキュームレーションに応じた概算流量倍率を選定し、アキュームレーション25％時の流量に乗じてください。

型番リスト

表示件数

型番

供給側配管ねじの呼び B呼称(A呼称)	制御側配管ねじの呼び B呼称(A呼称)	最高適用圧力詳細	最小発注数量

1/2B(15A)	1/2B(15A)	0.1MPa	1個
3/4B(20A)	3/4B(20A)	0.1MPa	1個
1B(25A)	1B(25A)	0.1MPa	1個
1/2B(15A)	1/2B(15A)	0.2MPa	1個
3/4B(20A)	3/4B(20A)	0.2MPa	1個
1B(25A)	1B(25A)	0.2MPa	1個
1/2B(15A)	1/2B(15A)	0.3MPa	1個
3/4B(20A)	3/4B(20A)	0.3MPa	1個
1B(25A)	1B(25A)	0.3MPa	1個
1/2B(15A)	1/2B(15A)	0.4MPa	1個
3/4B(20A)	3/4B(20A)	0.4MPa	1個
1B(25A)	1B(25A)	0.4MPa	1個
1/2B(15A)	1/2B(15A)	0.5MPa	1個
3/4B(20A)	3/4B(20A)	0.5MPa	1個
1B(25A)	1B(25A)	0.5MPa	1個
1/2B(15A)	1/2B(15A)	0.6MPa	1個
3/4B(20A)	3/4B(20A)	0.6MPa	1個
1B(25A)	1B(25A)	0.6MPa	1個
1/2B(15A)	1/2B(15A)	0.7MPa	1個
3/4B(20A)	3/4B(20A)	0.7MPa	1個
1B(25A)	1B(25A)	0.7MPa	1個
1/2B(15A)	1/2B(15A)	0.8MPa	1個
3/4B(20A)	3/4B(20A)	0.8MPa	1個
1B(25A)	1B(25A)	0.8MPa	1個
1/2B(15A)	1/2B(15A)	0.9MPa	1個
3/4B(20A)	3/4B(20A)	0.9MPa	1個
1B(25A)	1B(25A)	0.9MPa	1個
1/2B(15A)	1/2B(15A)	1MPa	1個
3/4B(20A)	3/4B(20A)	1MPa	1個
1B(25A)	1B(25A)	1MPa	1個

通常単価(税別) (税込単価)	通常出荷日

117,095円 ( 128,805円 )	5日目
121,244円 ( 133,368円 )	5日目
153,939円 ( 169,333円 )	5日目
125,011円 ( 137,512円 )	5日目
121,244円 ( 133,368円 )	5日目
138,545円 ( 152,400円 )	5日目
117,095円 ( 128,805円 )	5日目
121,244円 ( 133,368円 )	5日目
153,939円 ( 169,333円 )	5日目
117,095円 ( 128,805円 )	5日目
121,244円 ( 133,368円 )	5日目
153,939円 ( 169,333円 )	5日目
117,095円 ( 128,805円 )	5日目
121,244円 ( 133,368円 )	5日目
153,939円 ( 169,333円 )	5日目
117,095円 ( 128,805円 )	5日目
121,244円 ( 133,368円 )	5日目
153,939円 ( 169,333円 )	5日目
117,095円 ( 128,805円 )	5日目
121,244円 ( 133,368円 )	5日目
153,939円 ( 169,333円 )	5日目
117,095円 ( 128,805円 )	5日目
121,244円 ( 133,368円 )	5日目
153,939円 ( 169,333円 )	5日目
117,095円 ( 128,805円 )	5日目
121,244円 ( 133,368円 )	5日目
153,939円 ( 169,333円 )	5日目
130,105円 ( 143,116円 )	5日目
121,244円 ( 133,368円 )	5日目
153,939円 ( 169,333円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・オールステンレス製の為、特に耐食性、耐久性に優れています
・ダッシュポット構造の採用により、脈動や圧力変動の大きなラインに対し絶大な効果を発揮。チャタリングやハンチングが抑えられます
・連続ブロー時の背圧変化に対しても安定した作動をします

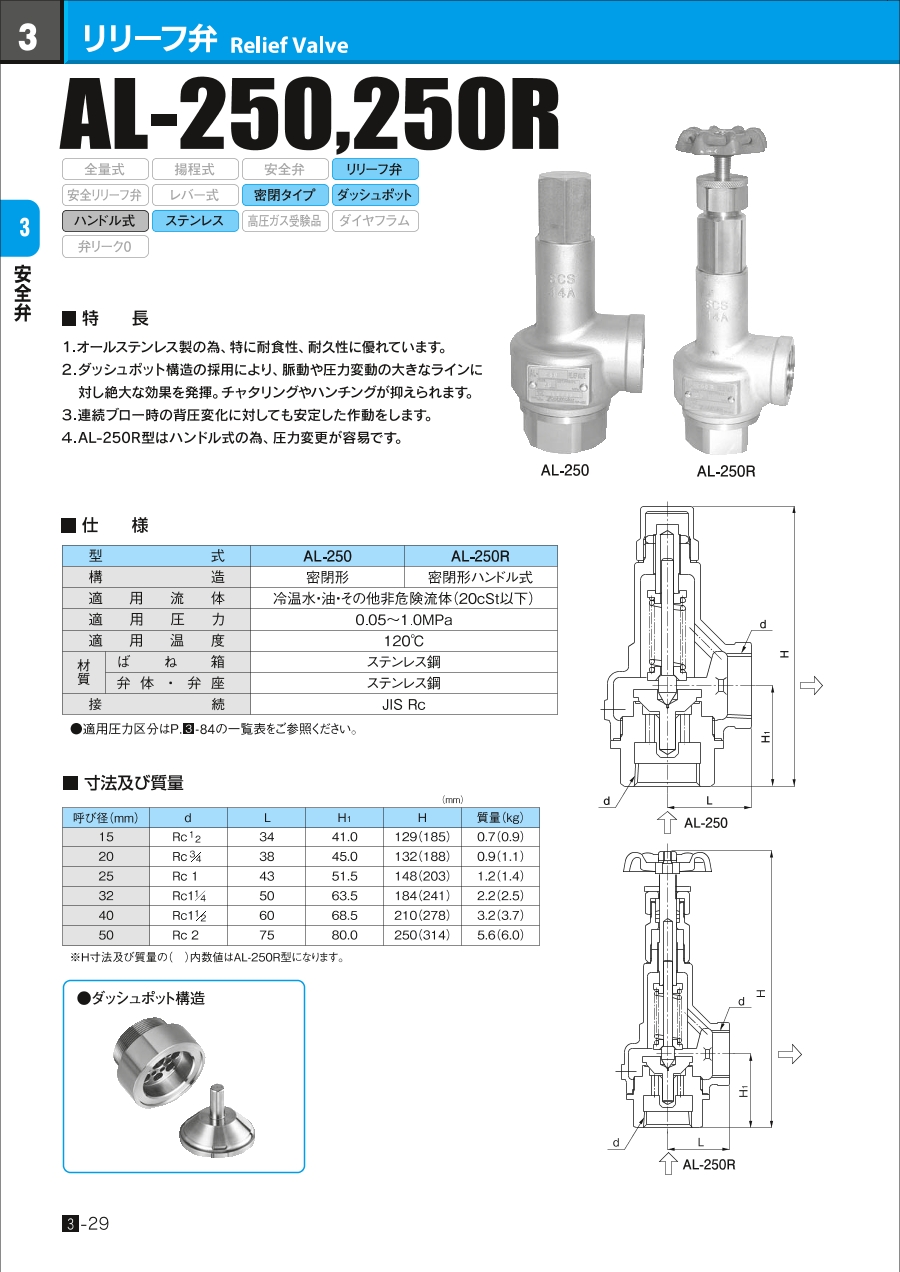

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
