DCモータ SS40E6シリーズ
- 通常単価(税別)
- 20,837円～24,166円
- 税込単価
- 22,921円～26,583円
【特長】・標準定格電圧 12V/24V/100V （60W）
未確定：候補が3型番あります。
商品情報
外形図

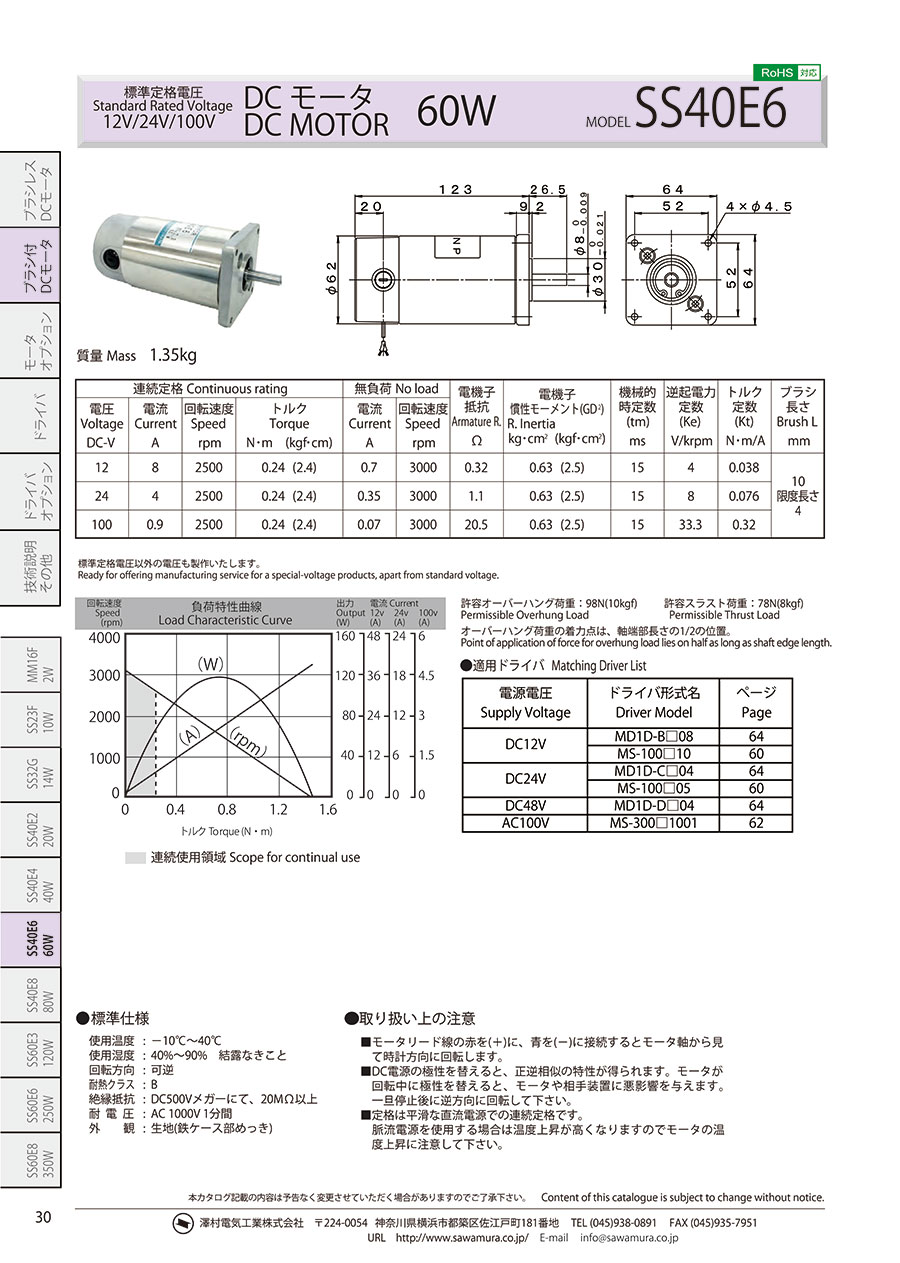

SS40E6
H4形平歯車減速機付DCギヤードモータ
SS40E6-H4-□
L2形 遊星減速機付 DCギヤードモータ
フランジタイプ
SS40E6-L2-□
ベースタイプ
SS40E60-L2-□
D2形 ウォーム減速機付 DCギヤードモータ
SS40E6-D2-□
C形 ウォーム減速機付 DCギヤードモータ
SS40E6-C-□
製品仕様
SS40E6
- 質量：1.35kg
- 許容オーバーハング荷重：98N（10kgf）
- 許容スラスト荷重：78N（8kgf）
- オーバーハング荷重の着力点は、軸端長さの1/2の位置。
●適用ドライバ
| 電源電圧 | ドライバ型番 |
|---|---|
| DC12V | MD1D-B□08、MS-100□10 |
| DC24V | MD1D-C□04、MS-100□05 |
| DC48V | MD1D-D□04 |
| AC100V | MS-300□1001 |
●標準仕様
- 使用温度：-10～+40℃
- 使用湿度：40～90% 結露なきこと
- 回転方向：可逆
- 耐熱クラス：B
- 絶縁抵抗：DC500Vメガーにて、20MΩ以上
- 耐電圧：AC1,000V 1分間
- 外観：生地（鉄ケース部めっき）
H4形平歯車減速機付DCギヤードモータ：SS40E6-H4-□
注）出力軸の回転方向は、リード線の赤を（+）、青を（-）に接続した場合、*は反時計方向となります。
- 質量：2.8kg
L2形 遊星減速機付 DCギヤードモータ：SS40E6-L2-□、SS40E60-L2-□
D2形 ウォーム減速機付 DCギヤードモータ：SS40E6-D2-□
- 質量：2.3kg
C形 ウォーム減速機付 DCギヤードモータ：SS40E6-C-□
- 質量：2.5kg
商品特長詳細
SS40E6
注意・禁止事項
- SS40E6-D2、SS40E6-C形はオイルバス方式のため、モータ部を上にしてご使用下さい。
