メカニカル部品技術窓口
絞り込み条件
未確定：候補が9型番あります。
φd(φ)
~mm- 6
- 8
- 10
- 12
- 14
- 16
- 20
- 22
- 25
φD(φ)
~mm- 16
- 25
- 32
- 40
- 50
全長(mm)
~mm- 40
- 50
- 65
- 82
- 108
最大伝達容量(N・m)
~mm- 4
- 15
- 29
- 59
- 108
タイプ
~mm出荷日
- すべて
- 14日以内
標準タイプ 非磁耐蝕タイプBR型
- 通常単価(税別)
- 6,369円～32,213円
- 税込単価
- 7,006円～35,434円
通常出荷日：14日目
非磁性、耐蝕性に優れている商品です。【材質】・ブロンズBC6。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 最大曲り角：30°まで

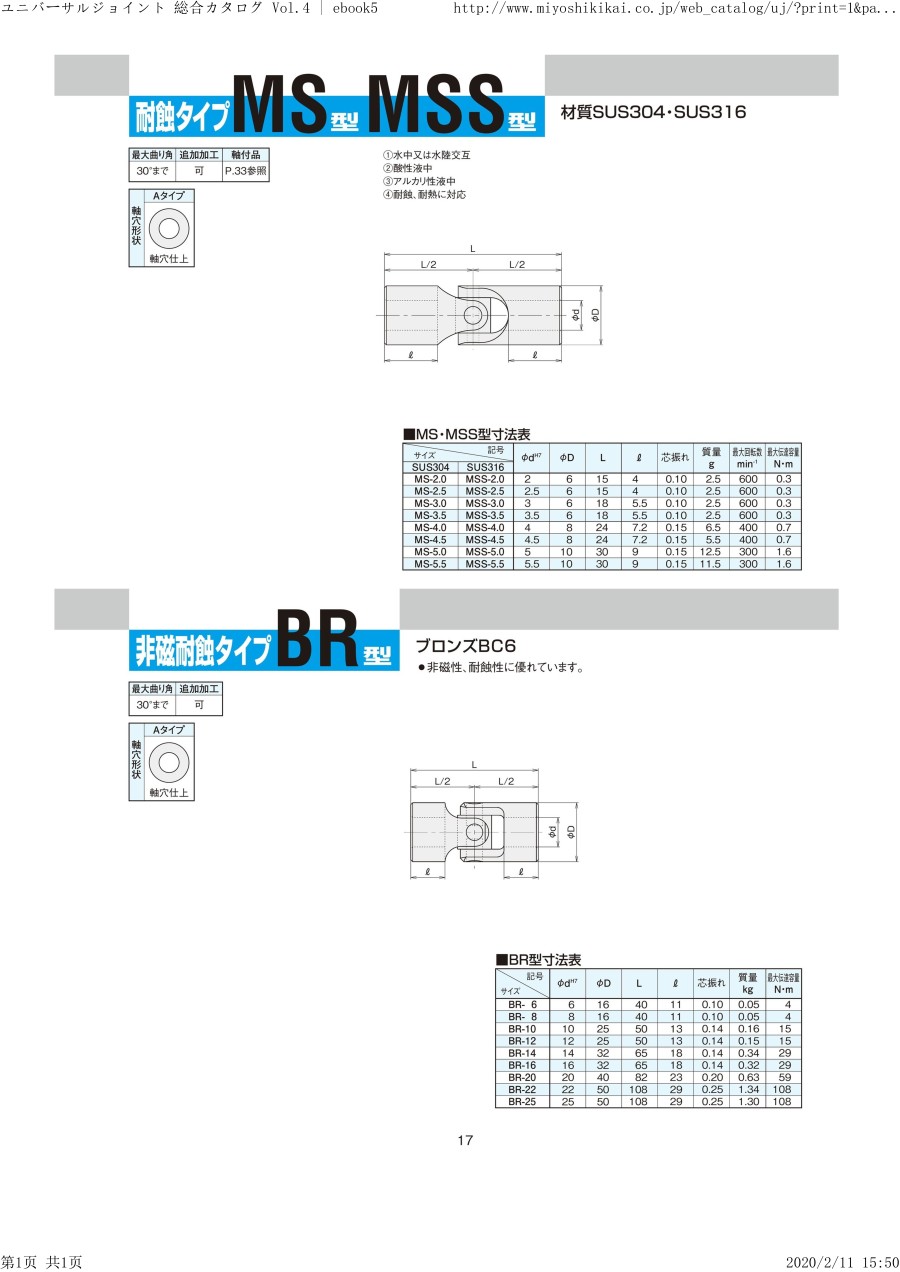

規格表
| 型番 | 記号 | ||||||
|---|---|---|---|---|---|---|---|
| φdH7 | φD | L | l | 芯振れ | 質量 kg | 最大伝達容量 N・m | |
| BR-6 | 6 | 16 | 40 | 11 | 0.10 | 0.05 | 4 |
| BR-8 | 8 | 16 | 40 | 11 | 0.10 | 0.05 | 4 |
| BR-10 | 10 | 25 | 50 | 13 | 0.14 | 0.16 | 15 |
| BR-12 | 12 | 25 | 50 | 13 | 0.14 | 0.15 | 15 |
| BR-14 | 14 | 32 | 65 | 18 | 0.14 | 0.34 | 29 |
| BR-16 | 16 | 32 | 65 | 18 | 0.14 | 0.32 | 29 |
| BR-20 | 20 | 40 | 82 | 23 | 0.20 | 0.63 | 59 |
| BR-22 | 22 | 50 | 108 | 29 | 0.25 | 1.34 | 108 |
| BR-25 | 25 | 50 | 108 | 29 | 0.25 | 1.30 | 108 |
