10K型 鉛フリー青銅ウエハー形ウイングチェッキバルブ （水撃吸収式）
- 通常単価(税別)
- 68,285円～104,410円
- 税込単価
- 75,114円～114,851円
通常出荷日：3日目～4日目
安全な水の提供を可能にする『無鉛くん』。給水・給湯用の鉛フリー銅合金製バルブです。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
最高許容圧力
- 80℃以下の清流水 1.4MPa
- 80℃以下の脈動水・油・空気 1.0MPa
※シート材料:EPDMの場合は最高許容温度100℃です。
部品材料表
| 部品名 | 材料 |
|---|---|
| 弁箱 | CAC911・シート:NBR（鉛フリー青銅鋳物） |
| プレート | CAC911（鉛フリー青銅鋳物） |
| スプリング | SUS304-WPB |
| ヒンジピン | SUS304 |
| プラグ | SUS304 |
| ふた | C3771BE（150A以上CAC406） |
| 弁棒 | C3531 |
| 弁体 | C3531 |
| パッキン | ノンアスベスト |
| ハンドル | ADC 12 |
規格表
<注>1.10K配管用ボルトナット付です。
2.呼び径200Aは吊りボルト付です。
3.給湯用はFKMシートをお使いください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
68,285円 ( 75,114円 ) | 4日目 |
79,239円 ( 87,163円 ) | 3日目 |
104,410円 ( 114,851円 ) | 3日目 |

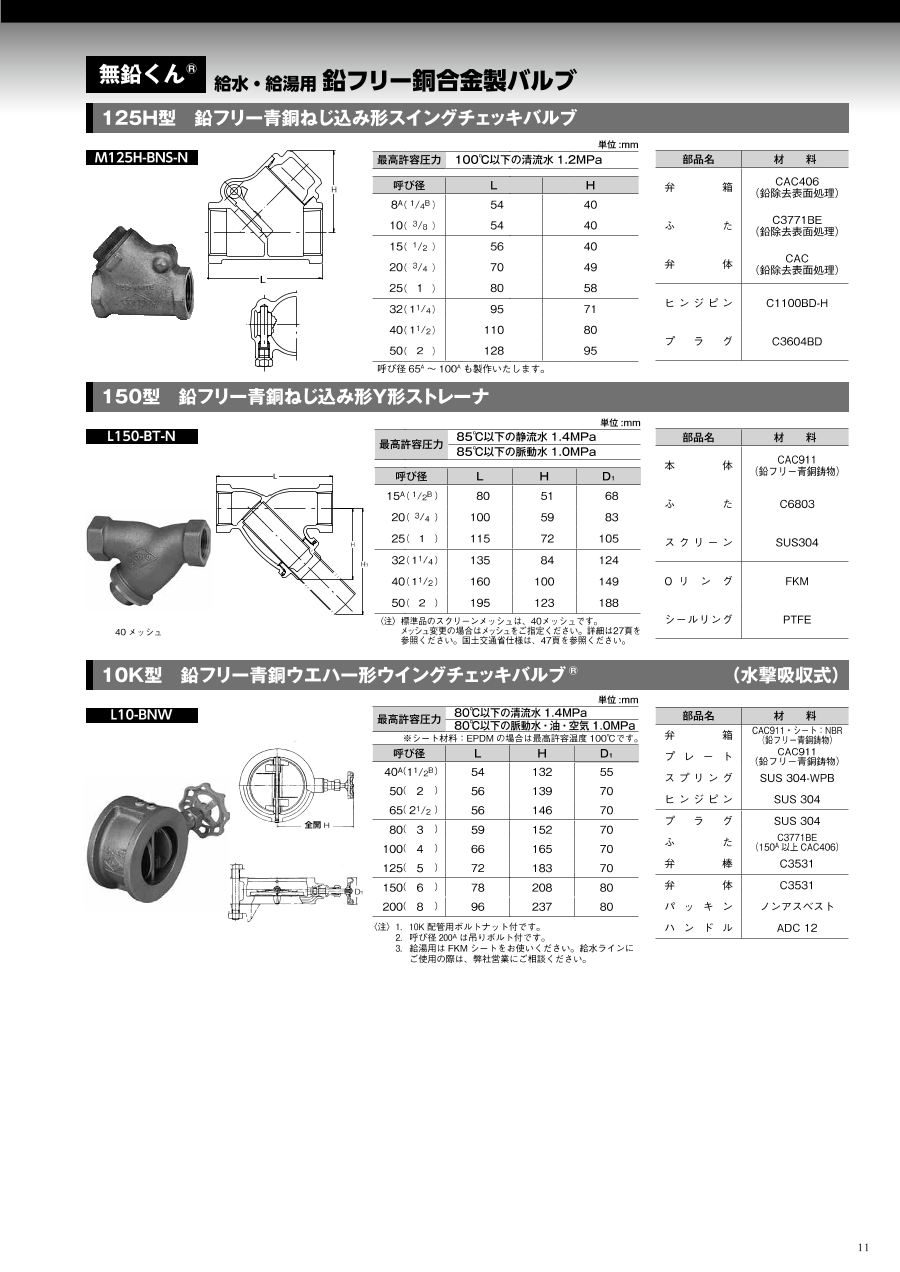

カタログ
