供給側 配管ねじの呼び B呼称(A呼称)
- 3/4B(20A)
制御側 配管ねじの呼び B呼称(A呼称)
- 3/4B(20A)
タイプ
~mmCAD
- 2D
出荷日
- すべて
- 3日以内
200型 青銅ストレート形調整バルブ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
200-BDR-20Aの仕様・寸法情報
バルブ種類
[ラジエター・ファンコイルバルブ] ファンコイルバルブ
本体形状
ストレート
本体材質
[青銅] CAC406
使用流体
水 / 空気 / 油 / ガス
呼び圧力
200型
供給側 接続種類
[Rc(R)] Rc
供給側 配管ねじの呼び B呼称(A呼称)
3/4B(20A)
制御側 接続種類
[Rc(R)] R
制御側 配管ねじの呼び B呼称(A呼称)
3/4B(20A)
ハンドル形状
ローレットハンドル
使用温度範囲(℃)
～120
L(mm)
86.5
H(mm)
79
最高許容圧力詳細（120℃以下の水・油・ガス）(MPa)
1.4
最高許容圧力詳細（60℃以下の水・油・ガス）(MPa)
1.6
-
-
詳細情報
基本情報
多室用事務所建物、ホテル、住宅団地、マンションなどの冷暖房に使用するファンコイルユニット用のバルブです。
【特長】
・配管したままの状態で、流量の調節が可能です。
・ダイレクトリターン配管の水頭差圧により生ずる流量の不均衡を解決します。
・ハンドル回転数又は、インジケータ（開度目盛り）付き（オプション）により、開度の設定が可能です。

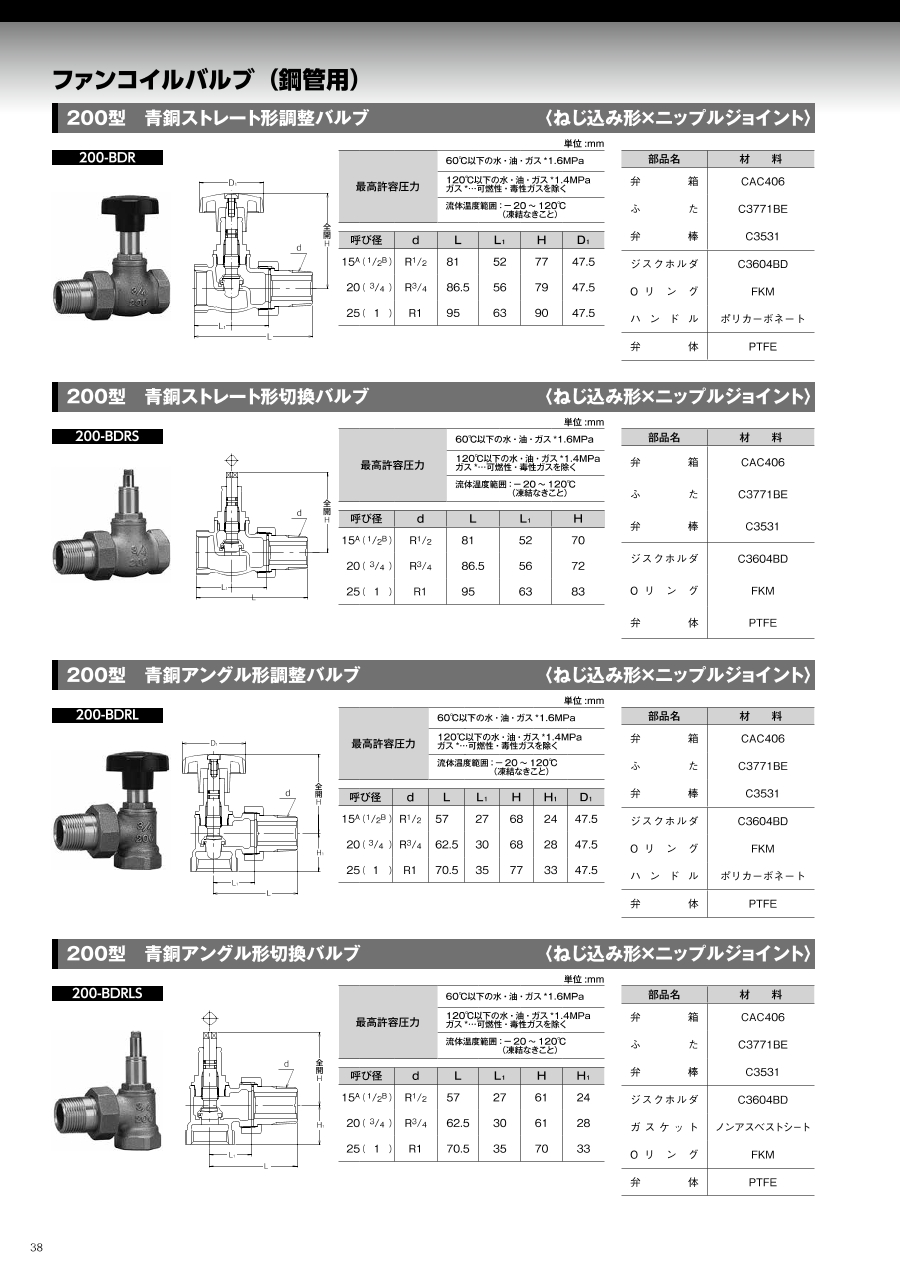

カタログ
200型 青銅ストレート形調整バルブの型番200-BDR-20Aのページです。
型番200-BDR-20Aに関する仕様情報を記載しております。
