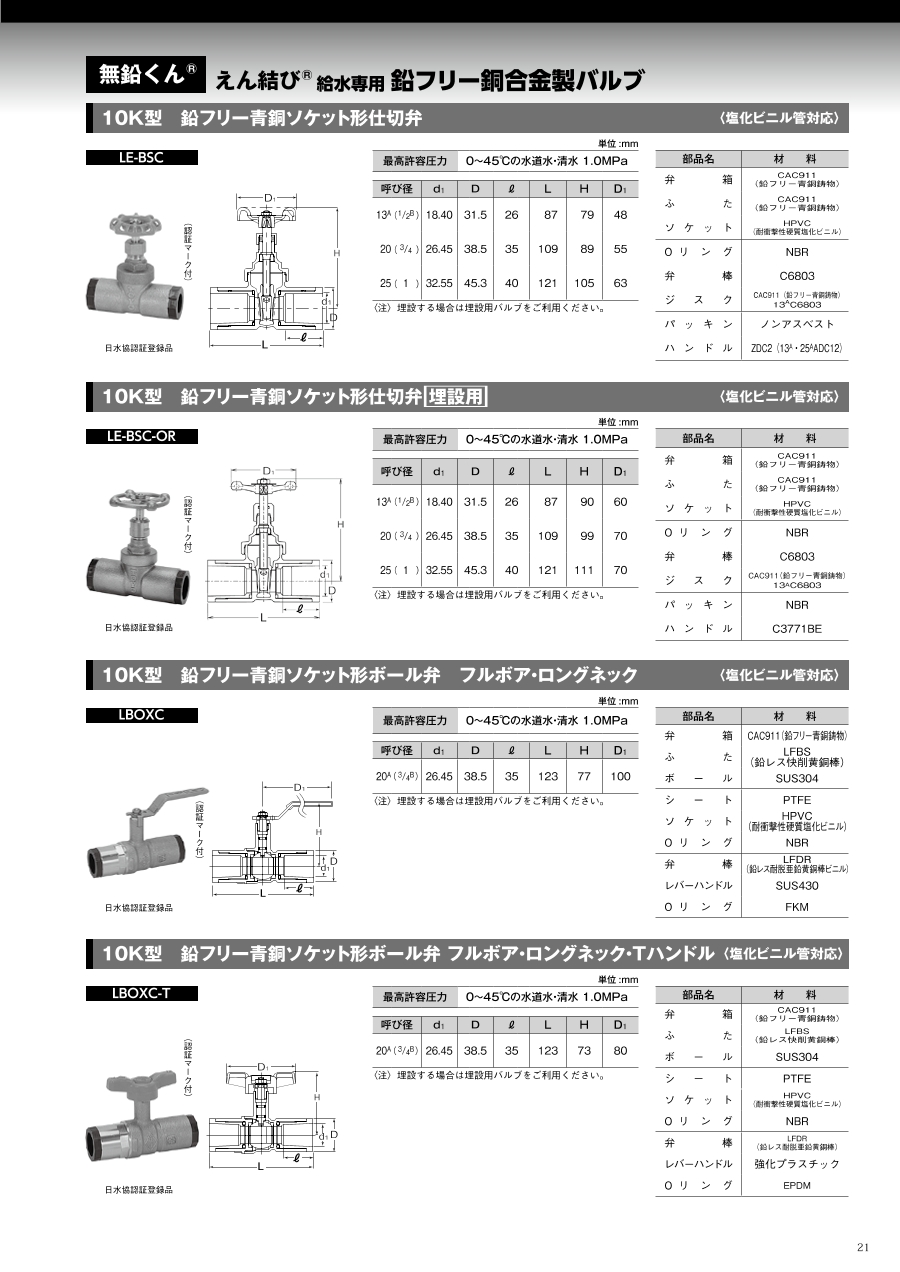

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000847767/221000847767_001_20230801115854.jpg" alt="10K型 鉛フリー青銅ソケット形仕切弁 外形図"></img></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">最高許容圧力</h4><ul class="m-list"><li>0～45℃の水道水・清水&nbsp;1.0MPa</li></ul><h4 class="m-h4--wysiwyg">部品材料表</h4><table class="m-table" summary="10K型 鉛フリー青銅ソケット形仕切弁 部品材料表"><colgroup><col width="31.4%"></col><col width="68.6%"></col></colgroup><thead><tr><th style="text-align: center;">部品名</th><th style="text-align: center;">材料</th></tr></thead><tbody><tr><td style="text-align: center;">弁箱</td><td style="text-align: center;">CAC911（鉛フリー青銅鋳物）</td></tr><tr><td style="text-align: center;">ふた</td><td style="text-align: center;">CAC911（鉛フリー青銅鋳物）</td></tr><tr><td style="text-align: center;">ソケット</td><td style="text-align: center;">HPVC（耐衝撃性硬質塩化ビニル）</td></tr><tr><td style="text-align: center;">Oリング</td><td style="text-align: center;">NBR</td></tr><tr><td style="text-align: center;">弁棒</td><td style="text-align: center;">C6803</td></tr><tr><td style="text-align: center;">ジスク</td><td style="text-align: center;">CAC911（鉛フリー青銅鋳物）13<sup>A&nbsp;</sup>C6803</td></tr><tr><td style="text-align: center;">パッキン</td><td style="text-align: center;">ノンアスベスト</td></tr><tr><td style="text-align: center;">ハンドル</td><td style="text-align: center;">ZDC2（13<sup>A</sup>・25<sup>A</sup>&nbsp;ADC12）</td></tr></tbody></table><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000847767/221000847767_002_20230801115854.jpg" alt="10K型 鉛フリー青銅ソケット形仕切弁 規格表"></img></div><p>&lt;注&gt;&nbsp;埋設する場合は埋設用バルブをご利用ください。</p></div>
