岐阜産研工業（ウカイ）

ステンレス製キャスター JAB型ストッパー付旋回金具（サイズ75mm）

ステンレス製キャスター JAB型ストッパー付旋回金具（サイズ75mm）
通常単価(税別)
5,489円～12,098円
税込単価
6,038円～13,308円
通常出荷日：在庫品1日目～35日目一部当日出荷可能

【特長】・金具は、板バネを除き、オールステンレス製（SUS304［18-8 STAINLESS］）です...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

中荷重用キャスター K型固定金具（サイズ75mm）

岐阜産研工業（ウカイ）

中荷重用キャスター K型固定金具（サイズ75mm）
通常価格(税別)： 1,211円 (税込価格：1,332円)

通常出荷日：在庫品1日目

よく一緒に見られています

ステンレス製キャスター 固定 KAtype サイズ75mm

岐阜産研工業（ウカイ）

ステンレス製キャスター 固定 KAtype サイズ75mm
通常価格(税別)： 2,848円 (税込価格：3,133円)

通常出荷日：在庫品1日目

未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

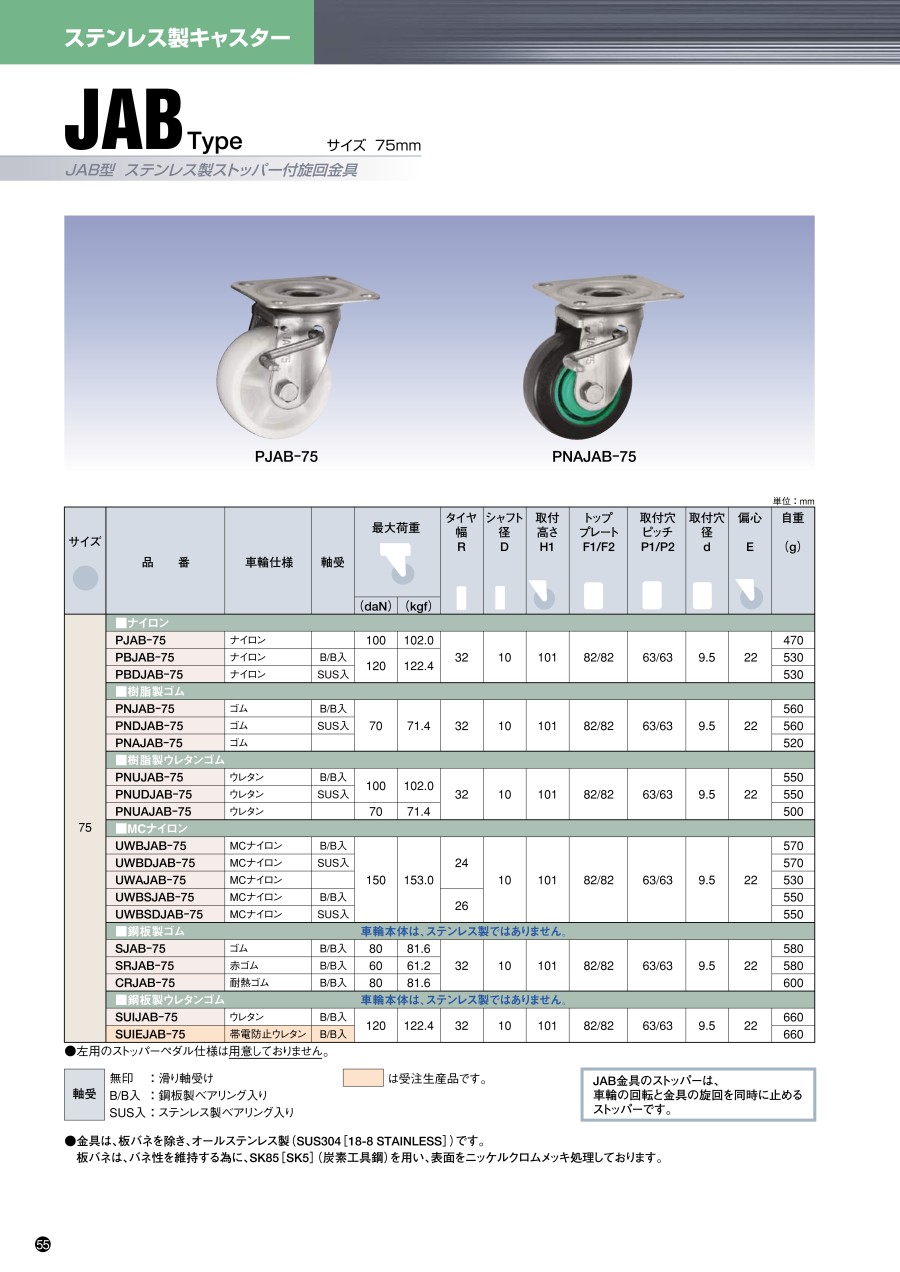

ステンレス製キャスター JAB型ストッパー付旋回金具（サイズ75mm） 外形図

規格表

単位：mm
型番サ
イ
ズ		車輪仕様軸受最大荷重タイヤ幅
R		シャフト径
D		取付
高さ
H1		トップ
プレート
F1/F2		取付穴
ピッチ
P1/P2		取付
穴径
d		偏心
E		自重
（g）
（daN）（kgf）
■ナイロン
PJAB-7575ナイロン-100102.0321010182/8263/639.522470
PBJAB-75ナイロンB/B入120122.4530
PBDJAB-75ナイロンSUS入530
■樹脂製ゴム
PNJAB-7575ゴムB/B入7071.4321010182/8263/639.522560
PNDJAB-75ゴムSUS入560
PNAJAB-75ゴム-520
■樹脂製ウレタンゴム
PNUJAB-7575ウレタンB/B入100102.0321010182/8263/639.522550
PNUDJAB-75ウレタンSUS入550
PNUAJAB-75ウレタン-7071.4500
■MCナイロン
UWBJAB-7575MCナイロンB/B入150153.0241010182/8263/639.522570
UWBDJAB-75MCナイロンSUS入570
UWAJAB-75MCナイロン-530
UWBSJAB-75MCナイロンB/B入26550
UWBSDJAB-75MCナイロンSUS入550
■鋼板製ゴム                      車輪本体は、ステンレス製ではありません。
SJAB-7575ゴムB/B入8081.6321010182/8263/639.522580
SRJAB-75赤ゴムB/B入6061.2580
CRJAB-75耐熱ゴムB/B入8081.6600
■鋼板製ウレタンゴム          車輪本体は、ステンレス製ではありません。
SUIJAB-7575ウレタンB/B入120122.4321010182/8263/639.522660
SUIEJAB-75帯電防止
ウレタン		B/B入660

●左用のストッパーペダル仕様は用意しておりません。
軸受…無印：滑り軸受け

  • B/B入：鋼板製ベアリング入り
  • SUS入：ステンレス製ベアリング入り

【金具寸法】

単位：mm
サイズ最大荷重金具
高さ
H		フォーク幅
B		トッププレート
板厚
t		自重
（g）
（daN）（kgf）
75150153.063402.5380

※金具にはシャフト・セットが付属します。

【ペダル寸法】

単位：mm
サイズペダルロッド
K		ロッド半径
S
756582

注意・禁止事項

注意・禁止事項

JAB金具は、ステンレス製ですが、下記車輪の車輪本体はステンレス製ではありません。また、ステンレス製ベアリングをセットすることもできません。
キャスター選定の際は、くれぐれもご注意下さい。

鋼板製ゴム車輪（S、SR、SH、CR）
鋼板製ウレタンゴム車輪（SUI、SUW、SUIE）

型番リスト

表示件数
  • 1
    • 型番
    CRJAB-75
    PBDJAB-75
    PBJAB-75
    PJAB-75
    PNAJAB-75
    PNDJAB-75
    PNJAB-75
    PNUAJAB-75
    PNUDJAB-75
    PNUJAB-75
    SJAB-75
    SRJAB-75
    SUIEJAB-75
    SUIJAB-75
    UWAJAB-75
    UWBSDJAB-75

    許容荷重【範囲選択】

    (daN)

    車輪仕様

    車輪特性

    最大荷重

    (daN)

    特性

    タイヤ幅 R

    (mm)

    軸受

    		最小発注数量
    35.01～80.00
    [合成ゴム] 耐熱ゴム
    耐磨耗性 / 耐薬品性
    80
    -
    32
    鋼板製ベアリング入り
    1個
    80.01～140.00
    [ナイロン] ナイロン
    耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性
    120
    -
    32
    ステンレスベアリング
    1個
    80.01～140.00
    [ナイロン] ナイロン
    耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性
    120
    -
    32
    鋼板製ベアリング入り
    1個
    80.01～140.00
    [ナイロン] ナイロン
    耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐寒性
    100
    -
    32
    滑り軸受け
    1個
    35.01～80.00
    [合成ゴム] ゴム
    耐磨耗性
    70
    -
    32
    滑り軸受け
    1個
    35.01～80.00
    [合成ゴム] ゴム
    耐磨耗性
    70
    -
    32
    ステンレスベアリング
    1個
    35.01～80.00
    [合成ゴム] ゴム
    耐磨耗性
    70
    -
    32
    鋼板製ベアリング入り
    1個
    35.01～80.00
    [ウレタン] ウレタン
    耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性
    70
    -
    32
    滑り軸受け
    1個
    80.01～140.00
    [ウレタン] ウレタン
    耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性
    100
    -
    32
    ステンレスベアリング
    1個
    80.01～140.00
    [ウレタン] ウレタン
    耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性
    100
    -
    32
    鋼板製ベアリング入り
    1個
    35.01～80.00
    [合成ゴム] ゴム
    耐磨耗性
    80
    -
    32
    鋼板製ベアリング入り
    1個
    35.01～80.00
    [合成ゴム] 赤ゴム
    耐磨耗性
    60
    -
    32
    鋼板製ベアリング入り
    1個
    80.01～140.00
    [ウレタン] 導電性ウレタン
    帯電防止
    120
    静電気防止
    32
    鋼板製ベアリング入り
    1個
    80.01～140.00
    [ウレタン] ウレタン
    耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性
    120
    -
    32
    鋼板製ベアリング入り
    1個
    140.01～220.00
    [ナイロン] ＭＣナイロン
    耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性
    150
    -
    24
    滑り軸受け
    1個
    140.01～220.00
    [ナイロン] ＭＣナイロン
    耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性 / 耐熱性 / 耐寒性
    150
    -
    26
    ステンレスベアリング
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,802円
    ( 7,482円 )
    5日目
    7,693円
    ( 8,462円 )
    5日目
    5,489円
    ( 6,038円 )
    5日目
    5,952円
    ( 6,547円 )
    5日目
    5,494円
    ( 6,043円 )
    5日目
    6,589円
    ( 7,248円 )
    5日目
    6,032円
    ( 6,635円 )
    5日目
    5,489円
    ( 6,038円 )
    5日目
    7,465円
    ( 8,212円 )
    在庫品1日目当日出荷可能
    6,597円
    ( 7,257円 )
    5日目
    6,052円
    ( 6,657円 )
    5日目
    6,726円
    ( 7,399円 )
    5日目
    9,397円
    ( 10,337円 )
    35日目
    5,863円
    ( 6,449円 )
    5日目
    7,944円
    ( 8,738円 )
    17日目
    12,098円
    ( 13,308円 )
    17日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・金具は、板バネを除き、オールステンレス製（SUS304［18-8 STAINLESS］）です
    ・板バネは、耐腐食性の大幅向上する為に、バネ用ステンレス鋼板を用い、表面を黄土色にしております
    ・金具のストッパーは、車輪の回転と金具の旋回を止めるストッパーです

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
