ボールベアー IM-SJ型(本体材質 ステンレス)
- 通常単価(税別)
- 1,689円～2,693円
- 税込単価
- 1,858円～2,962円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
メインボールを樹脂にした標準的なフランジ付ボールベア【特長】・量産プレス製品となり、低価格、短納期で御...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

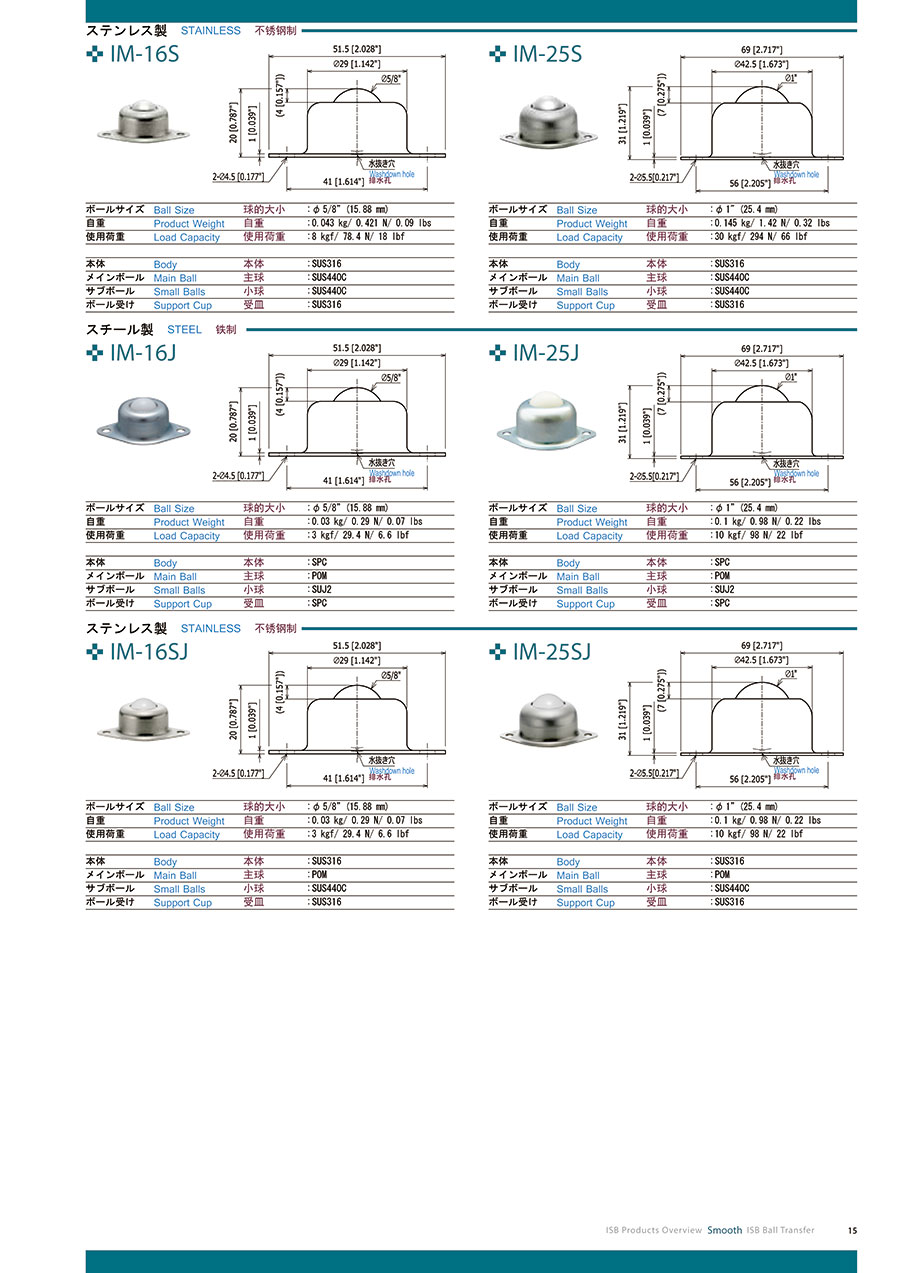

外形図
IM-16SJ
IM-25SJ
製品仕様
- ステンレス製
- 上向き用
規格表
| 型番 | ボールサイズ | 自重 （kg／N／lbs） | 使用荷重 （kgf／N／lbf） | 本体 | メイン ボール | サブ ボール | ボール受け |
|---|---|---|---|---|---|---|---|
| IM-16SJ | φ5/8"（15.88mm） | 0.03／0.29／0.07 | 3／29.4／6.6 | SUS316 | POM | SUS440C | SUS316 |
| IM-25SJ | φ1"（25.4mm） | 0.1／0.98／0.22 | 10／98／22 | SUS316 | POM | SUS440C | SUS316 |
詳細情報
基本情報
メインボールを樹脂にした標準的なフランジ付ボールベア
【特長】
・量産プレス製品となり、低価格、短納期で御提供させていただいております。
・主に軽量なワークを移動させるコンベアシステムに使用されています
