KCシリーズ ソケットSM型
- 通常単価(税別)
- 1,901円
- 税込単価
- 2,091円
通常出荷日：在庫品1日目当日出荷可能
【特長】・本体材質に真鍮を使用しているためサビに強い構造でプラグをソケットに押し込むだけのワンタッチ接...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
KC-02SMの仕様・寸法情報
種類
標準
オス・メス
ソケット(メス)
接続部の種類
おねじタイプ
使用流体
水
本体材質
[銅合金] 真鍮(C3604)
ねじの種類
R（管用テーパおねじ）
ねじの呼び(inch)
1/4
シール材質
バイトン
使用温度範囲(℃)
-20～180
使用圧力範囲(MPa)
0～1
寸法L(mm)
51
寸法d(φ)(mm)
6
商品情報
低圧用金型交換がより簡単になった省スペース設計のKCシリーズ

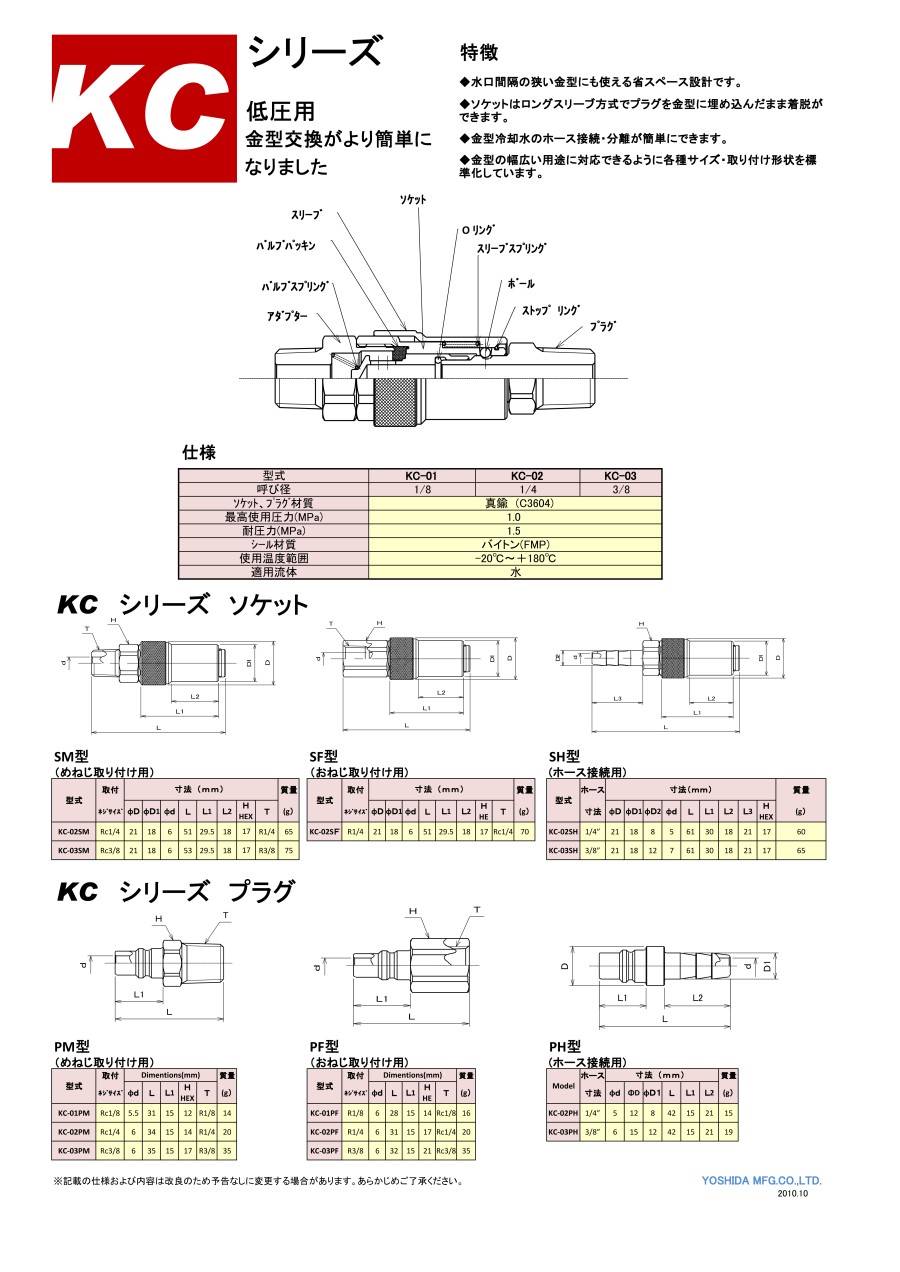

部品構成図
製品仕様
| 型式 | KC-02 | KC-03 |
|---|---|---|
| 呼び径 | 1/4 | 3/8 |
| ソケット、プラグ材質 | 真鍮（C3604） | |
| 最高使用圧力(MPa) | 1.0 | |
| 耐圧力(MPa) | 1.5 | |
| シール材質 | バイトン（FMP） | |
| 使用温度範囲 | -20℃～＋180℃ | |
| 適用流体 | 水 | |
寸法
寸法図（SM型・めねじ取り付け用）
製品仕様
| 型式 | 取付 ネジサイズ | 寸法（mm） | 質量 （g） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| φD | φD1 | φd | L | L1 | L2 | H HEX | T | |||
| KC-02SM | Rc1/4 | 21 | 18 | 6 | 51 | 29.5 | 18 | 17 | R1/4 | 65 |
| KC-03SM | Rc3/8 | 21 | 18 | 6 | 53 | 29.5 | 18 | 17 | R3/8 | 75 |
詳細情報
基本情報
【特長】
・本体材質に真鍮を使用しているためサビに強い構造でプラグをソケットに押し込むだけのワンタッチ接続します。
・ソケットはロングスリーブ方式でプラグを金型に埋め込んだまま着脱ができます。
・金型冷却水のホース接続・分離が簡単にできます。
・ソケットとプラグは取付形状およびサイズにかかわらず接続できます。
・ACシリーズカプラとも接続でき、バイトン（FMP）を標準シール材質として採用し幅広い使用温度に対応します。
・単体時・接続時とも真空用途には使用できません。
・水口間隔の狭い金型にも使える省スペース設計です。
・金型の幅広い用途に対応できるように各種サイズ・取り付け形状を標準化しています。
【用途】
・汎用型金型冷却水の継手に最適です。
