ヨシタケ

スチームトラップ TD-10NA／TD-30NAシリーズ

カタログ

通常単価(税別): 22,993円～41,595円

税込単価: 25,292円～45,755円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・バイメタルの採用により空気障害が解消され、同時に始動時の冷水や空気をすみやかに排出し、蒸気機...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：4 日目～

よく一緒に見られています

通常出荷日：4 日目～

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TD-10NA

TD-30NA

製品仕様

型式		TD-10NA	TD-30NA
呼び径		15～25A
適用流体		蒸気ドレン
適用圧力		0.035～2.0MPa	0.035～1.0MPa	0.035～2.0MPa
背圧許容度		入口側圧力の50％以下
最高温度		220℃
接続		JIS Rc	JIS 10KFF	JIS 20KFF
材質	本体	球状黒鉛鋳鉄（FCD450）
材質	ディスク・弁座	ステンレス鋼（特殊熱処理）

規格表

TD-10NA（単位：mm）

TD-30NA（単位：mm）

※JIS 10KFF、JIS 20KFF共、同一寸法です。
※JIS 10KFFのフランジ厚みはJIS 20KFFに準じます。

使用例

取付け姿勢

※水平・傾斜・垂直任意です。

性能・試験情報

最大連続排出量図表（15A～25A共通）

※この図表の排出量は最大の状態ですから、設計にあたっては十分な安全係数4～5を取ってください。すなわち、100kg/hの排出を必要とする場合には400～500kg/hの能力を持つトラップを選定します。

型番リスト

表示件数

型番

接続

呼び径

最高使用圧力

(MPa)

トラスココード

最小発注数量

JIS Rc	1/2B(15A)	2	382-5558	1個
JIS Rc	3/4B(20A)	2	382-5566	1個
JIS Rc	1B(25A)	2	382-5574	1個
[フランジ] JIS 10K FFフランジ	1/2B(15A)	1	-	1個
[フランジ] JIS 10K FFフランジ	3/4B(20A)	1	-	1個
[フランジ] JIS 10K FFフランジ	1B(25A)	1	-	1個

通常単価(税別) (税込単価)	通常出荷日

22,993円 ( 25,292円 )	在庫品1日目当日出荷可能
23,073円 ( 25,380円 )	在庫品1日目当日出荷可能
23,552円 ( 25,907円 )	3日目
29,385円 ( 32,324円 )	5日目
31,004円 ( 34,104円 )	5日目
41,595円 ( 45,755円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・バイメタルの採用により空気障害が解消され、同時に始動時の冷水や空気をすみやかに排出し、蒸気機器の立上げを効率良く行います。
・ディスク及び弁座は、ステンレス鋼に特殊熱処理加工を施してあり、耐久性に優れています。
・ディスク・弁座・バイメタルは本体を配管から取り外すことなく現場で容易に交換出来ます。
・可動部分はディスク1個だけであり、構造が簡単なため、保守点検が容易です。
・小型、軽量かつ安価にもかかわらず、使用圧力範囲が広く、調整の必要がありません。
・取付けは、水平・垂直等を問わないため配管が容易です。
・空気保温式ですので、空打ち、蒸気漏れがありません。
・ストレーナ内蔵型ですので、配管時のストレーナは必要ありません。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

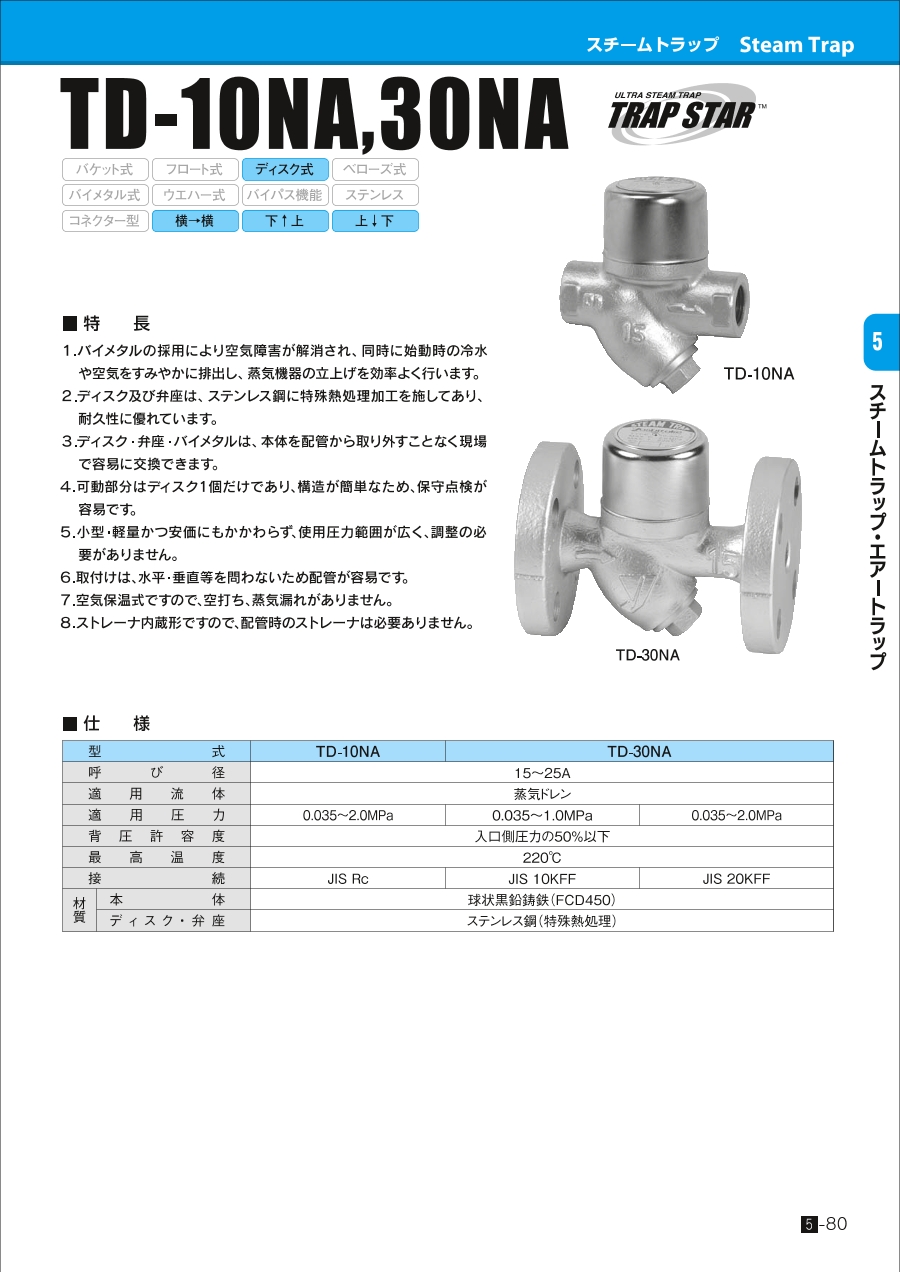

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
