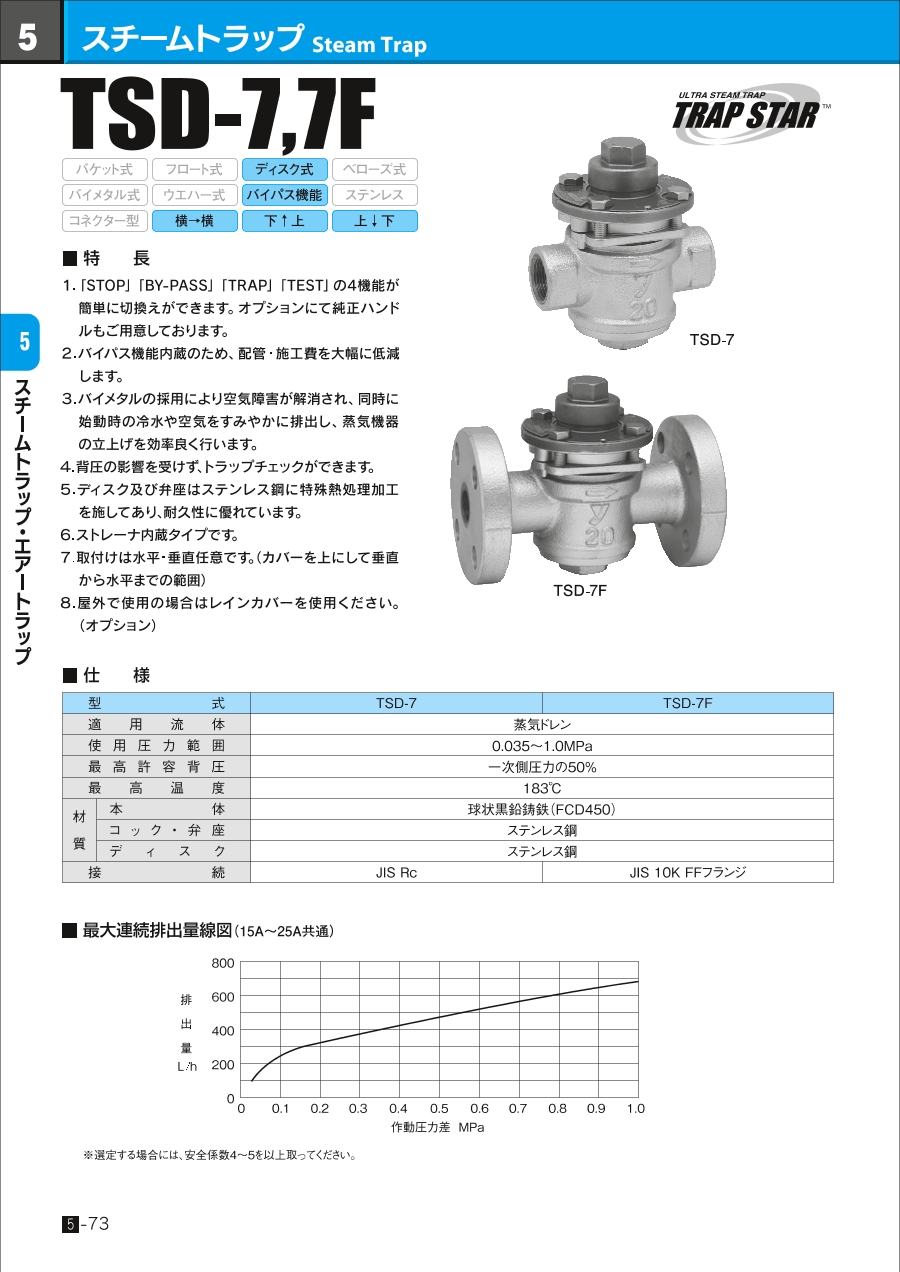

スチームトラップ TSD-7,7Fシリーズ
- 通常単価(税別)
- 29,959円～60,728円
- 税込単価
- 32,955円～66,801円
【特長】・「STOP」「BY-PASS」「TRAP」「TEST」の4機能が簡単に切換えできます。・オプ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
TSD-7型
TSD-7F型
製品仕様
| 型番 | TSD-7 | TSD-7F | |
|---|---|---|---|
| 適用流体 | 蒸気ドレン | ||
| 使用圧力範囲 | 0.035～1.0MPa | ||
| 最高許容背圧 | 一次側圧力の50% | ||
| 最高温度 | 183℃ | ||
| 材 質 | 本体 | 球状黒鉛鋳鉄（FCD450） | |
| コック・弁座 | ステンレス鋼 | ||
| ディスク | ステンレス鋼 | ||
| 接続 | JIS Rc | JIS 10K FFフランジ | |
規格表
TSD-7型
TSD-7F型
性能・試験情報
最大連続排出量線図（15A～25A共通）
※選定する場合には、安全係数4～5を以上取ってください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
60,728円 ( 66,801円 ) | 5日目 |
29,959円 ( 32,955円 ) | 16日目 |
42,402円 ( 46,642円 ) | 5日目 |
59,394円 ( 65,333円 ) | 5日目 |
55,623円 ( 61,185円 ) | 5日目 |
57,798円 ( 63,578円 ) | 5日目 |
詳細情報
基本情報
【特長】
・「STOP」「BY-PASS」「TRAP」「TEST」の4機能が簡単に切換えできます。
・オプションにて純正ハンドルもご用意しております。
・バイパス機能内蔵のため、配管・施工費を大幅に低減します。
・バイメタルの採用により空気障害が解消され、同時に始動時の冷水や空気をすみやかに排出し、蒸気機器の立上げを効率良く行います。
・背圧の影響を受けず、トラップチェックができます。
・ディスク及び弁座はステンレス鋼に特殊熱処理加工を施してあり、耐久性に優れています。
・ストレーナ内蔵タイプです。
・取付は水平・垂直任意です。（カバーを上にして垂直から水平までの範囲）。
・屋外で使用の場合はレインカバーを使用ください。（オプション）
