ヨシタケ

スチームトラップ TF-6、6Sシリーズ

カタログ

通常単価(税別): 47,575円～125,818円

税込単価: 52,333円～138,400円

通常出荷日：5日目～16日目

【特長】・主要部品がすべてカバーに取付けられている為、本体を配管から外す事なく、メンテナンスが容易です...

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

適用流体		蒸気ドレン
最高圧力		0.88MPa
最高温度		飽和蒸気温度
材質	本体	ねずみ鋳鉄
	弁体・弁座	ステンレス鋼
	フロート	ステンレス鋼
接続		JIS Rc

規格表

TF-6型

TF-6S型

技術情報・設計アイデア

排出量（実際の使用時における飽和ドレンの排出量を示しています。）

TF-6-8.8

TF-6-2.1

最高作動圧力差0.88MPa

最高作動圧力差0.21MPa

呼び径	20A	25A	32A	40A	50A
オリフィスサイズ	1/8	1/8	11/64	7/32	5/16

呼び径	20A	25A	32A	40A	50A
オリフィスサイズ	1/4	1/4	5/16	3/8	9/16

TF-6-5.2

TF-6-12.3

最高作動圧力差0.52MPa

最高作動圧力差1.23MPa

呼び径	20A	25A	32A	40A	50A
オリフィスサイズ	11/64	11/64	7/32	19/64	3/8

呼び径	20A	25A	32A	40A	50A
オリフィスサイズ	7/64	7/64	5/32	13/64	18/64

TF-6S（15A、20A、25A）の排出量及びオリフィスサイズはTF-6 20A・25Aと同じです。

型番リスト

表示件数

型番

呼び径	インライン配管	最小発注数量

3/4B(20A)	不可	1個
1B(25A)	不可	1個
1 1/4B(32A)	不可	1個
1 1/2B(40A)	不可	1個
2B(50A)	不可	1個
1/2B(15A)	可	1個
3/4B(20A)	可	1個
1B(25A)	可	1個

通常単価(税別) (税込単価)	通常出荷日

47,575円 ( 52,333円 )	5日目
49,460円 ( 54,406円 )	5日目
58,957円 ( 64,853円 )	5日目
67,170円 ( 73,887円 )	16日目
125,818円 ( 138,400円 )	5日目
50,765円 ( 55,842円 )	5日目
50,765円 ( 55,842円 )	5日目
53,194円 ( 58,513円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・主要部品がすべてカバーに取付けられている為、本体を配管から外す事なく、メンテナンスが容易です
・一般工業用エアーヒーター・熱交換器等に最適です
・ベローズ式の空気抜弁を内蔵の為、通気初期の配管内の空気をすばやく排気し、ウォーミングアップを大幅に短縮します
・バルブシートが常に水封される為、蒸気損失がなく省エネ設計です
・作動はフロートの浮力によるものですから、入口圧力の変動や背圧に影響される事なく安定した作動をし、ドレン回収には最適なスチームトラップです
・TF-6において2通りの配管方向が選択でき、又TF-6Sにおいてインライン配管が可能です

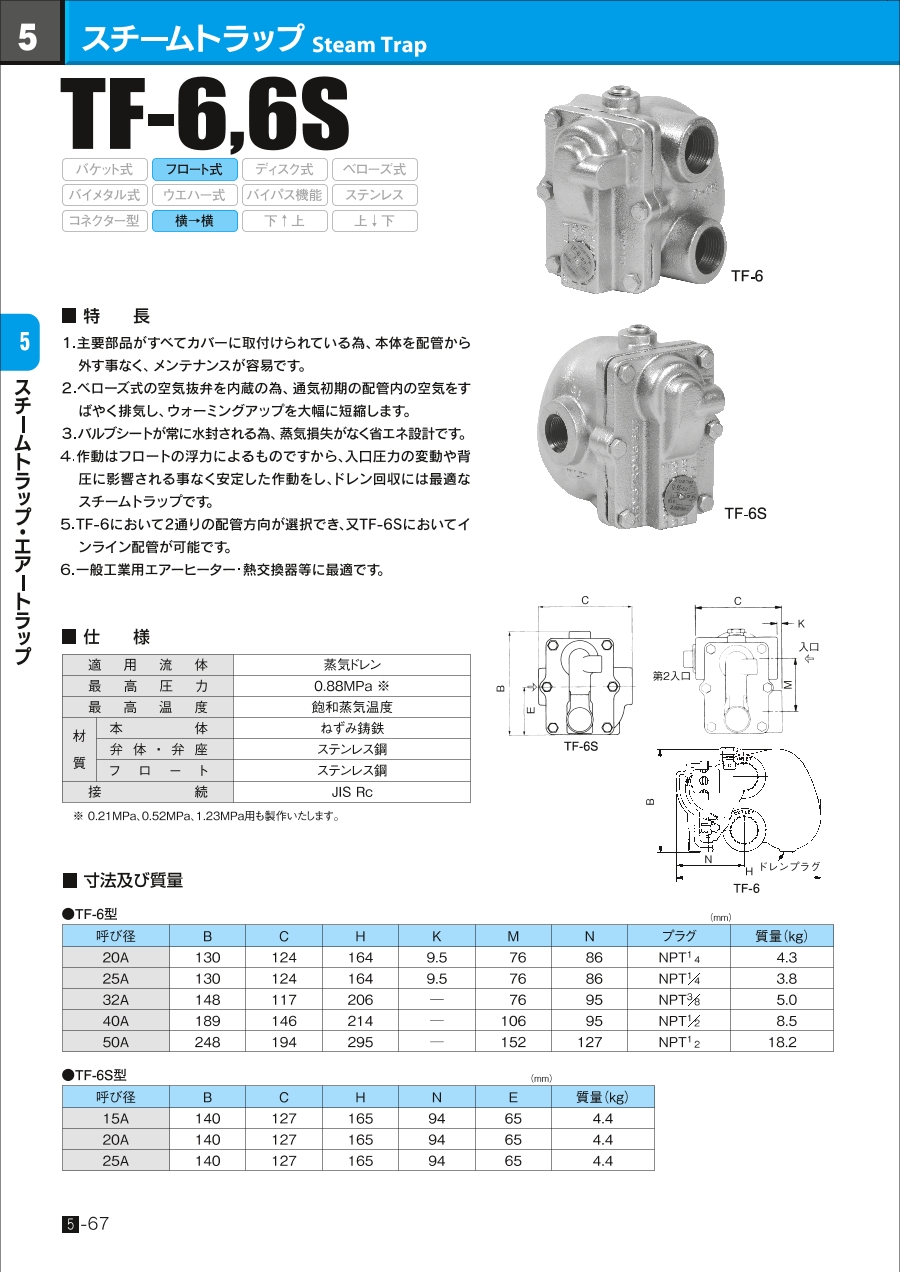

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
