高周波電流対応型 CT 高周波電流用・出力リード線型 -50Hz～500KHz-

カタログ |

通常単価(税別): 5,182円

税込単価: 5,700円

通常出荷日：在庫品1日目当日出荷可能

【特長】・中型・高周波帯域の電流トランス（CT）です。・最高500kHz・200Aまでの電流を非接触で...

よく一緒に見られています

ユー・アール・ディー

通常出荷日：5 日目

よく一緒に見られています

ユー・アール・ディー

高周波電流対応型 CT 中型高周波電流用・PC板/パネル取付両用 -50Hz～500KHz-

通常出荷日：在庫品1日目

CTL-24-S28-2.5Z

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

CTL-24-S28-2.5Zの仕様・寸法情報

適用電流(A)

0.02～200

入力電流

[交流(AC)] 交流(AC)

貫通穴(φ)

固定方法

固定なし

変流比

250:1

変流比(φ)

幅 W(mm)

13.5

構造(mm)

ポリカーボネート

適用電源

中型

商品情報
型番リスト
詳細情報
カタログ

商品情報

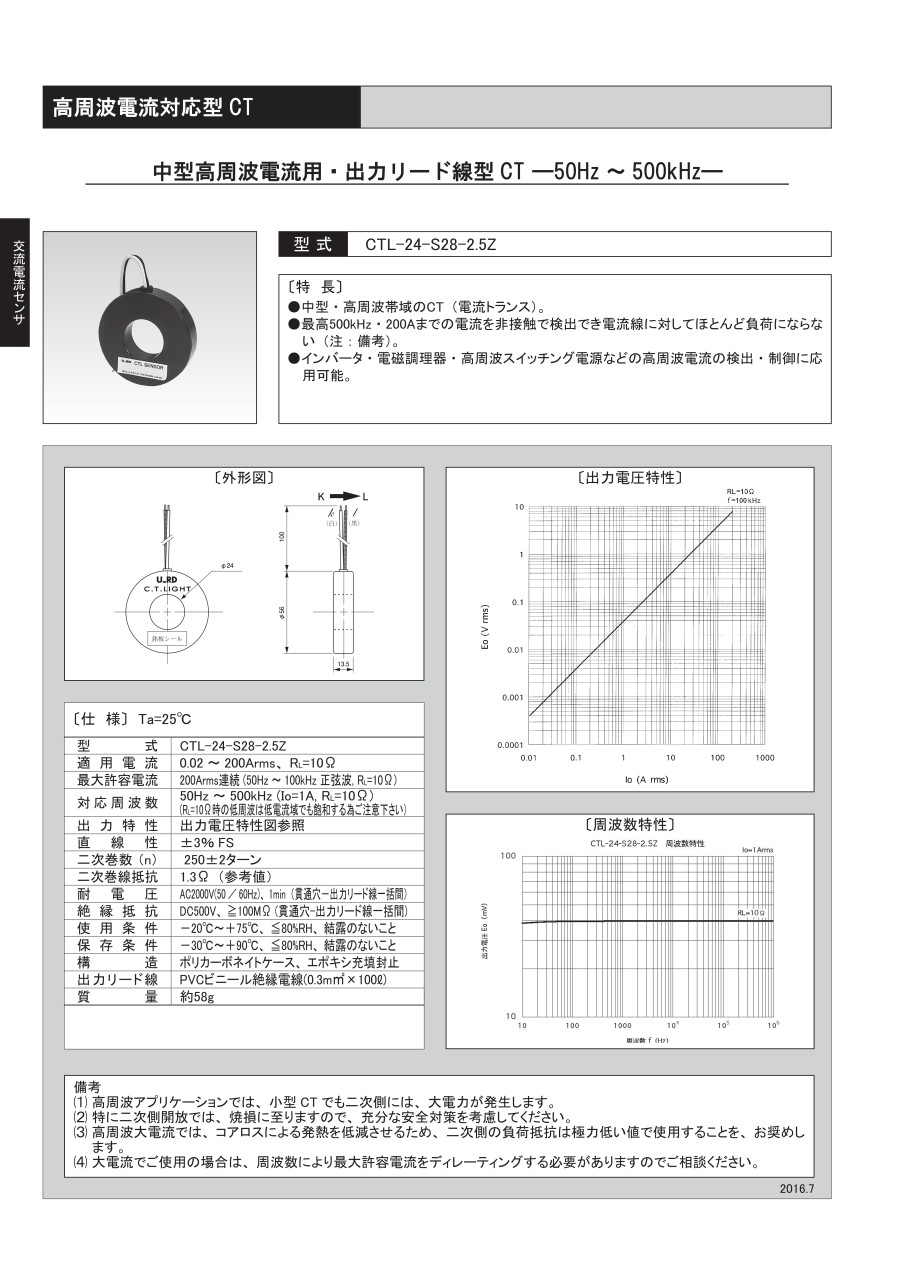

外形図

製品仕様

型式	CTL-24-S28-2.5Z
適用電流	0.02～200Arms、R_L=10Ω
最大許容電流	200Arms連続（50Hz～100kHz 正弦波, R_L=10Ω）
対応周波数	50Hz～500KHz （R_L=10Ω時の低周波は低電流領域でも飽和する為ご注意ください）
出力特性	出力電圧特性図参照
直線性	±3%FS
二次巻数（n）	250±2ターン
二次巻線抵抗	1.3Ω（参考値）
耐電圧	AC2000V（50/60Hz）、1min（貫通穴-出力リード線一括間）
絶縁抵抗	DC500V、≧100MΩ（貫通穴-出力リード線一括間）
使用条件	-20℃～+75℃、≦80%RH、結露のないこと
保存条件	-30℃～+90℃、≦80%RH、結露のないこと
構造	ポリカーボネイトケース、エポキシ充填封止
出力リード線	PVCビニール絶縁電線（0.3mm²×100L）
質量	約58g

Ta=25℃

備考
（1）高周波アプリケーションでは、小型CTでも二次側には、大電力が発生します。
（2）特に二次側開放では、焼損に至りますので、充分な安全対策を考慮してください。
（3）高周波大電流では、コアロスによる発熱を低減させるため、二次側の負荷抵抗は極力低い値で使用することを、お奨めします。

性能・試験情報

出力電圧特性

周波数特性

型番リスト

表示件数

型番

CTL-24-S28-2.5Z

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

5,182円

( 5,700円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・中型・高周波帯域の電流トランス（CT）です。
・最高500kHz・200Aまでの電流を非接触で検出でき、電流線に対してほとんど負荷になりません。
・インバータ・電磁調理器・高周波スイッチング電源などの交流高周波電流の検出・制御に応用できます。

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高周波電流対応型 CT 高周波電流用・出力リード線型 -50Hz～500KHz-の型番CTL-24-S28-2.5Zのページです。型番CTL-24-S28-2.5Zに関する仕様情報を記載しております。
