精密計測用 CTL-Zシリーズ高変流比・大出力・高精度電流センサ

カタログ |

通常単価(税別): 3,708円

税込単価: 4,079円

通常出荷日：在庫品1日目当日出荷可能

【特長】・フェライトコアと高変流比の組合せによる万能型・多機能電流センサ。・高変流比CTの為、小型で高...

よく一緒に見られています

ユー・アール・ディー

通常出荷日：在庫品1日目

よく一緒に見られています

ユー・アール・ディー

通常出荷日：5 日目

CTU-8-S50-60

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

CTU-8-S50-60の仕様・寸法情報

適用電流(A)

0.001～80

入力電流

[交流(AC)] 交流(AC)

貫通穴(φ)

8.5X17.5

固定方法

パネル取付

二次巻数(ターン) n(A)

6000

幅 W(φ)

高さ H(φ)

幅 W(mm)

構造(mm)

PBT樹脂

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

Ta＝25℃

適用電流	1mA～80Arms（50／60Hz）、R_L≦10Ω
最大許容電流	240Arms連続
飽和限界電流	80Arms（50／60Hz）、R_L≦1Ω
出力特性	出力電圧特性図参照
直線性	結合係数（K）特性図参照（リニアセンサとして利用は（K）特性がフラットな領域を使用してください。）
二次巻数（n）	6000±2ターン
二次巻線抵抗	1640Ω（参考値）
耐電圧	AC2000V（50／60Hz）、1min（貫通穴-出力リード線一括間）
絶縁抵抗	DC500V、≧100MΩ（貫通穴-出力リード線一括間）
使用条件	-20℃～+75℃
保存条件	-30℃～+90℃
構造	PBT樹脂ケース、シリコーン片面充填封止
出力リード線	耐熱ビニール電線（AWG22×150L）
ネジ締めトルク	0.7N・m
質量	約60g

（1）出力電圧は、貫通電流／負荷抵抗／結合係数（K）等のパラメーターにより変化します。各特性図をよく吟味して使用条件を設定してください。
（2）結合係数（K）値が0.9以下での使用は製品個体差が出やすい領域となるため、充分なマージンを持ってご使用ください。
（3）通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。
（4）基本的には50/60Hzでご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。

性能・試験情報

出力電圧特性

結合係数（K）特性

負荷抵抗と貫通電流から（K）を読み取り出力電圧が計算できます。
Eo=K・Io・R_L／n（Vrms）

周波数特性

型番リスト

表示件数

型番

CTU-8-S50-60

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

3,708円

( 4,079円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

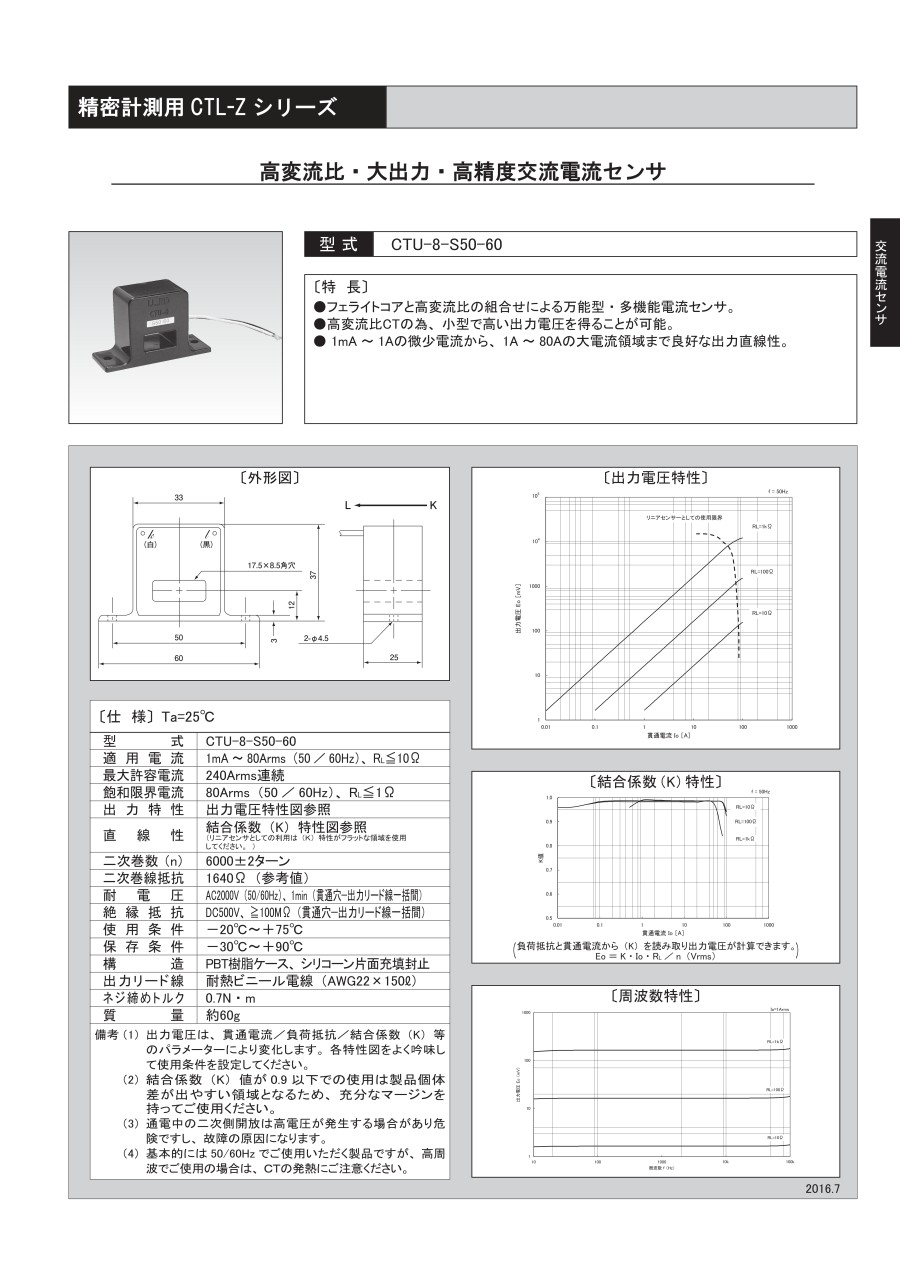

【特長】
