精密計測用 CTL-Zシリーズ プリント板取付電流センサ
- 通常単価(税別)
- 2,148円～2,324円
- 税込単価
- 2,363円～2,556円
【特長】・プリント板水平取付用ストレートピン。・精密計測用CTL-Zシリーズの最小型機種。・超小型品な...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
CTL-6-L-Z
CTL-6-V-Z
製品仕様
| 型式 | CTL-6-L-Z・CTL-6-V-Z |
|---|---|
| 適用電流 | 1mA～15Arms（50／60Hz）、RL≦10Ω |
| 最大許容電流 | 60Arms連続 |
| 飽和限界電流 | 20Arms（50／60Hz）、RL≦1Ω |
| 出力特性 | 出力電圧特性図参照 |
| 直線性 | 結合係数（K）特性図参照 （リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。） |
| 二次巻数（n） | 800±2ターン |
| 二次巻線抵抗 | 33Ω（参考値） |
| 耐電圧 | AC2000V（50/60Hz）、1min（貫通穴-出力端子一括間） |
| 絶縁抵抗 | DC500V、≧100MΩ以上（貫通穴-出力端子一括間） |
| 使用条件 | -20℃～+75℃、≦80%RH、結露のないこと |
| 保存条件 | -30℃～+90℃、≦80%RH、結露のないこと |
| 構造 | PBT樹脂ケース、エポキシ片面充填封止 |
| 出力端子 | φ1.0×5L（硬銅ピン）、金メッキ付 |
| 質量 | 約5g |
Ta=25℃
備考
（1）出力電圧は、貫通電流／負荷抵抗／結合係数（K）等のパラメーターにより変化します。各特性図をよく吟味して使用条件を設定してください。
（2）結合係数（K）値が0.9以下での使用は製品個体差が出やすい領域となるため、充分なマージンを持ってご使用ください。
（3）通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。
（4）基本的には50/60Hzでご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。
性能・試験情報
出力電圧特性
結合係数（K）特性
周波数特性
詳細情報
基本情報
【特長】
・プリント板水平取付用ストレートピン。
・精密計測用CTL-Zシリーズの最小型機種。
・超小型品ながら貫通穴は（φ6）を確保。
・重量約5gで、貫通導体と一体でプリント板に直接搭載する組立法に最適です。
・高透磁率パーマロイコアの採用で、1mA～15Aのワイドレンジをカバー。
・800：1の高変流比で直接電子回路へのインターフェースが可能。

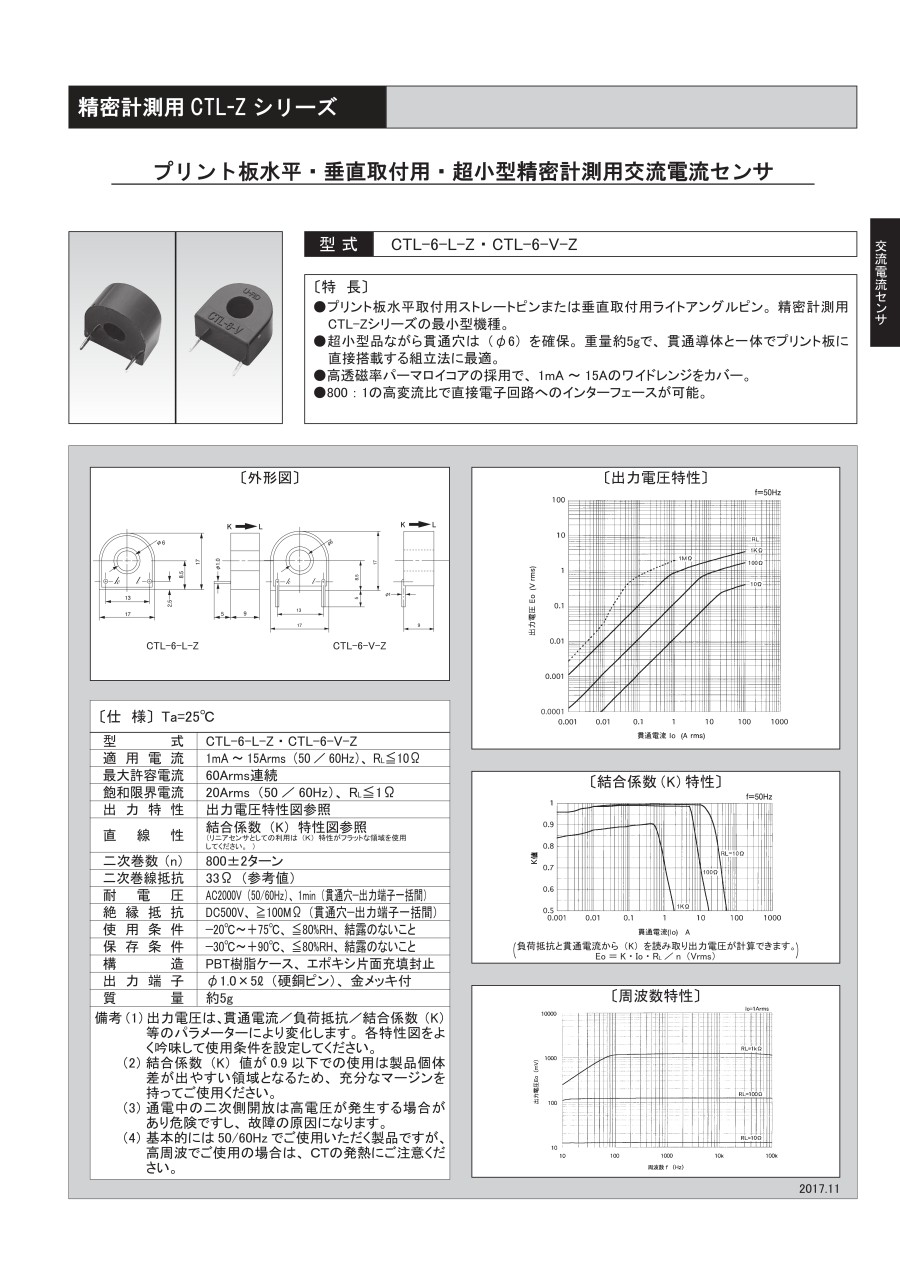

カタログ
