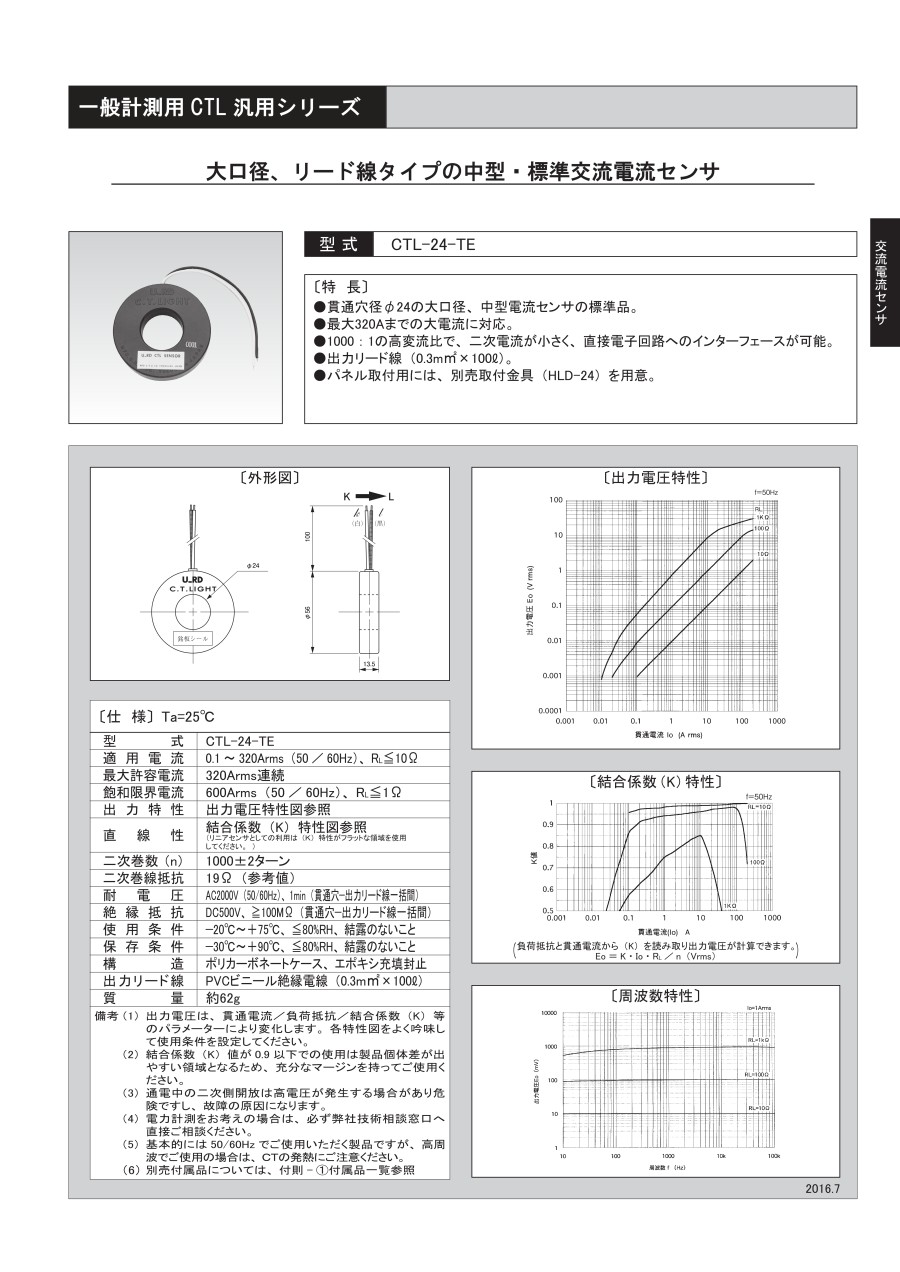

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835382/221000835382_001_20230801115854.jpg" alt="一般計測用 CTL汎用シリーズ 大口径、リード線タイプ交流電流センサ 外形図"></img></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="一般計測用 CTL汎用シリーズ 大口径、リード線タイプ交流電流センサ 仕様表"><colgroup><col width="8.1%"></col><col width="45.9%"></col><col width="45.9%"></col></colgroup><tbody><tr><th style="text-align: center;">型式</th><td style="text-align: center;">CTL-24-TE</td><td style="text-align: center;">CTL-24-TE＃B</td></tr><tr><th style="text-align: center;">適用電流</th><td style="text-align: center;">0.1～320Arms（50／60Hz）、R<sub>L</sub>≦10Ω</td><td style="text-align: center;">0.1～500Arms（50／60Hz）、R<sub>L</sub>≦10Ω</td></tr><tr><th style="text-align: center;">最大許容電流</th><td style="text-align: center;">320Arms連続</td><td style="text-align: center;">400Arms連続</td></tr><tr><th style="text-align: center;">飽和限界電流</th><td style="text-align: center;">600Arms（50／60Hz）、R<sub>L</sub>≦1Ω</td><td style="text-align: center;">1,000Arms（50／60Hz）、R<sub>L</sub>≦1Ω</td></tr><tr><th style="text-align: center;">出力特性</th><td style="text-align: center;">出力電圧特性図参照</td><td style="text-align: center;">出力電圧特性図参照</td></tr><tr><th style="text-align: center;">直線性</th><td style="text-align: center;">結合係数（K）特性図参照<br/>（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）</td><td style="text-align: center;">結合係数（K）特性図参照<br/>（リニアセンサとしての利用は（K）特性がフラットな領域を使用してください。）</td></tr><tr><th style="text-align: center;">二次巻数（n）</th><td style="text-align: center;">1000±2ターン</td><td style="text-align: center;">1000±2ターン</td></tr><tr><th style="text-align: center;">二次巻線抵抗</th><td style="text-align: center;">19Ω（参考値）</td><td style="text-align: center;">10.4Ω（参考値）</td></tr><tr><th style="text-align: center;">耐電圧</th><td style="text-align: center;">AC2000V（50/60Hz）、1min（貫通穴-出力リード線一括間）</td><td style="text-align: center;">AC2000V（50/60Hz）、1min（貫通穴-出力リード線一括間）</td></tr><tr><th style="text-align: center;">絶縁抵抗</th><td style="text-align: center;">DC500V、≧100MΩ（貫通穴-出力リード線一括間）</td><td style="text-align: center;">DC500V、≧100MΩ以上（貫通穴-出力リード線一括間）</td></tr><tr><th style="text-align: center;">使用条件</th><td style="text-align: center;">-20℃～+75℃、≦80%RH、結露のないこと</td><td style="text-align: center;">-20℃～+75℃、≦80%RH、結露のないこと</td></tr><tr><th style="text-align: center;">保存条件</th><td style="text-align: center;">-30℃～+90℃、≦80%RH、結露のないこと</td><td style="text-align: center;">-30℃～+90℃、≦80%RH、結露のないこと</td></tr><tr><th style="text-align: center;">構造</th><td style="text-align: center;">ポリカーボネートケース、エポキシ充填封止</td><td style="text-align: center;">ポリカーボネートケース、エポキシ充填封止</td></tr><tr><th style="text-align: center;">出力リード線</th><td style="text-align: center;">PVCビニール絶縁電線（0.3mm<sup>2</sup>×100L）</td><td style="text-align: center;">PVCビニール絶縁電線（0.3mm<sup>2</sup>×100L）</td></tr><tr><th style="text-align: center;">質量</th><td style="text-align: center;">約62g</td><td style="text-align: center;">約71g</td></tr></tbody></table><p>Ta=25℃</p><p>備考<br/>（1）出力電圧は、貫通電流／負荷抵抗／結合係数（K）等のパラメーターにより変化します。各特性図をよく吟味して使用条件を設定してください。<br/>（2）結合係数（K）値が0.9以下での使用は製品個体差が出やすい領域となるため、充分なマージンを持ってご使用ください。<br/>（3）通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。<br/>（4）基本的には50/60Hzでご使用いただく製品ですが、高周波でご使用の場合は、CTの発熱にご注意ください。</p><h3 class="m-h3--wysiwyg">性能・試験情報</h3><h4 class="m-h4--wysiwyg">出力電圧特性</h4><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835382/221000835382_002_20230801115854.jpg" alt="一般計測用 CTL汎用シリーズ 大口径、リード線タイプ交流電流センサ 出力電圧特性"></img></div><p>CTL-24-TE</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835382/221000835382_005_20230801115854.jpg" alt="一般計測用 CTL汎用シリーズ 大口径、リード線タイプ交流電流センサ 出力電圧特性"></img></div><p>CTL-24-TE#B</p></div></div></div></div><h4 class="m-h4--wysiwyg">結合係数（K）特性</h4><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835382/221000835382_003_20230801115854.jpg" alt="一般計測用 CTL汎用シリーズ 大口径、リード線タイプ交流電流センサ 結合係数(K)特性"></img></div><p>CTL-24-TE</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835382/221000835382_006_20230801115854.jpg" alt="一般計測用 CTL汎用シリーズ 大口径、リード線タイプ交流電流センサ 結合係数(K)特性"></img></div><p>CTL-24-TE#B</p></div></div></div></div><h4 class="m-h4--wysiwyg">周波数特性</h4><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835382/221000835382_004_20230801115854.jpg" alt="一般計測用 CTL汎用シリーズ 大口径、リード線タイプ交流電流センサ 周波数特性"></img></div><p>CTL-24-TE</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000835382/221000835382_007_20230801115854.jpg" alt="一般計測用 CTL汎用シリーズ 大口径、リード線タイプ交流電流センサ 周波数特性"></img></div><p>CTL-24-TE#B</p></div></div></div></div>
