Zステージ 高精度型（自動ステージ）

Zステージ 高精度型（自動ステージ）
通常単価(税別)
283,527円～524,287円
税込単価
311,880円～576,716円
通常出荷日：4日目～80日目

移動ガイドにV溝とクロスローラを使用した高精度のZステージ 高精度型 （自動ステージ）。【特長】・移動...

詳細を確認

よく一緒に見られています

Zステージ 中精度型（自動ステージ）

中央精機

Zステージ 中精度型（自動ステージ）
通常価格(税別)： 193,744円 (税込価格：213,118円)

通常出荷日：18 日目 ～

よく一緒に見られています

Z昇降ステージ（自動ステージ）

中央精機

Z昇降ステージ（自動ステージ）
通常価格(税別)： 283,527円 (税込価格：311,880円)

通常出荷日：40 日目 ～

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

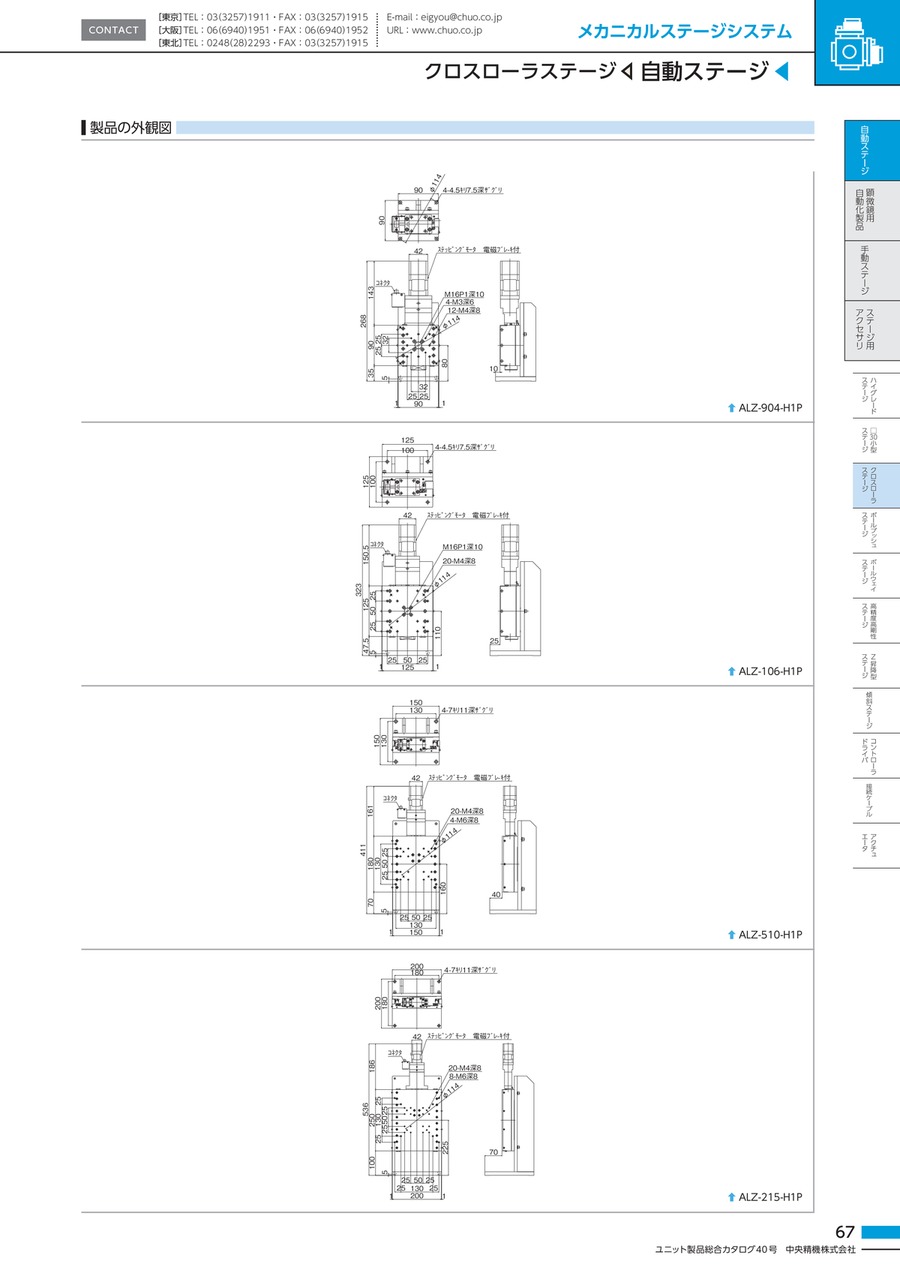

外形図

ALZ-106-H1P

Zステージ 高精度型 (自動ステージ):関連画像

ALZ-215-H1P

Zステージ 高精度型 (自動ステージ):関連画像

ALZ-510-H1P

Zステージ 高精度型 (自動ステージ):関連画像

ALZ-904-H1P

Zステージ 高精度型 (自動ステージ):関連画像

製品仕様

外観図

ALZ-106-H1P

Zステージ 高精度型 (自動ステージ):関連画像

ALZ-215-H1P

Zステージ 高精度型 (自動ステージ):関連画像

ALZ-510-H1P

Zステージ 高精度型 (自動ステージ):関連画像

ALZ-904-H1P

Zステージ 高精度型 (自動ステージ):関連画像

センサ動作論理とタイミングチャート

Zステージ 高精度型 (自動ステージ):関連画像

仕様

ALZ-106-H1P

  • 移動方向：Z軸1方向
  • 移動量：±30mm
  • ステージ面：125mm×125mm
  • 使用モータ：PK545相当 電磁ブレーキ付（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.004mm
  • 移動精度YP：ヨーイング15sec、ピッチング20sec
  • 位置決め精度：0.006mm
  • 繰り返し精度：±0.0005mm
  • ロストモーション：0.001mm
  • モーメント剛性：ヨー剛性 0.1sec/N・cm、ピッチ剛性 0.5sec/N・cm、ロール剛性 0.4sec/N・cm
  • 耐荷重：98N（10kgf）
  • 質量：8.9kg
  • 最高速度：10mm/s（5,000pps時）
  • 主要材質/表面処理：鋼材、アルミ（ブラケット）/カニゼンメッキ（テーブル）、塗装（ベース）、白アルマイト梨地
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALZ-215-H1P

  • 移動方向：Z軸1方向
  • 移動量：±75mm
  • ステージ面：200mm×250mm
  • 使用モータ：PK545相当 電磁ブレーキ付（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.004mm
  • 移動精度YP：ヨーイング20sec、ピッチング30sec
  • 位置決め精度：0.015mm
  • 繰り返し精度：±0.0008mm
  • ロストモーション：0.001mm
  • モーメント剛性：ヨー剛性 0.05sec/N・cm、ピッチ剛性 0.6sec/N・cm、ロール剛性 0.6sec/N・cm
  • 耐荷重：98N（10kgf）
  • 質量：26.7kg
  • 最高速度：10mm/s（5,000pps時）
  • 主要材質/表面処理：鋼材、アルミ（ブラケット）/カニゼンメッキ（テーブル）、塗装（ベース）、白アルマイト梨地
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALZ-510-H1P

  • 移動方向：Z軸1方向
  • 移動量：±50mm
  • ステージ面：150mm×180mm
  • 使用モータ：PK545相当 電磁ブレーキ付（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.004mm
  • 移動精度YP：ヨーイング20sec、ピッチング30sec
  • 位置決め精度：0.010mm
  • 繰り返し精度：±0.0007mm
  • ロストモーション：0.001mm
  • モーメント剛性：ヨー剛性 0.05sec/N・cm、ピッチ剛性 0.6sec/N・cm、ロール剛性 0.6sec/N・cm
  • 耐荷重：98N（10kgf）
  • 質量：15.4kg
  • 最高速度：10mm/s（5,000pps時）
  • 主要材質/表面処理：鋼材、アルミ（ブラケット）/カニゼンメッキ（テーブル）、塗装（ベース）、白アルマイト梨地
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALZ-904-H1P

  • 移動方向：Z軸1方向
  • 移動量：±20mm
  • ステージ面：90mm×90mm
  • 使用モータ：PK545相当 電磁ブレーキ付（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.003mm
  • 移動精度YP：ヨーイング15sec、ピッチング20sec
  • 位置決め精度：0.005mm
  • 繰り返し精度：±0.0006mm
  • ロストモーション：0.001mm
  • モーメント剛性：ヨー剛性 0.3sec/N・cm、ピッチ剛性 0.4sec/N・cm、ロール剛性 0.15sec/N・cm
  • 耐荷重：98N（10kgf）
  • 質量：4.7kg
  • 最高速度：10mm/s（5,000pps時）
  • 主要材質/表面処理：鋼材、アルミ（ブラケット）/カニゼンメッキ（テーブル）、塗装（ベース）、白アルマイト梨地
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    ALZ-106-H1P
    ALZ-215-H1P
    注文停止中
    ALZ-510-H1P
    注文停止中
    ALZ-904-H1P

    ステージ面(長さ)

    (mm)

    ステージ面(幅)

    (mm)

    ストローク(Z距離)

    (mm)

    耐荷重（範囲）

    (N)

    モーメント剛性 ピッチ剛性

    ("/N・cm)

    モーメント剛性 ヨー剛性

    ("/N・cm)

    モーメント剛性 ロール剛性

    ("/N・cm)

    		最小発注数量
    125
    125
    ±30
    50.1～100
    0.5
    0.1
    0.4
    1個
    200
    250
    ±75
    50.1～100
    0.6
    0.05
    0.6
    1個
    150
    180
    ±50
    5～30
    0.6
    0.05
    0.6
    1個
    90
    90
    ±20
    50.1～100
    0.4
    0.3
    0.15
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    349,683円
    ( 384,651円 )
    80日目
    524,287円
    ( 576,716円 )
    40日目
    472,544円
    ( 519,798円 )
    4日目
    283,527円
    ( 311,880円 )
    39日目
  • 1

    • 詳細情報

    基本情報

    移動ガイドにV溝とクロスローラを使用した高精度のZステージ 高精度型 （自動ステージ）。
    【特長】
    ・移動ガイドにV溝とクロスローラを使用。
    ・移動ガイドにはクリーンルームグリスを塗布。
    ・原点前センサおよびリミットセンサは位置の調整が可能。
    【用途】
    ・各種センサ、ワークの自動位置決めに使用。

    商品担当おすすめ

    • Xステージ 高精度型（自動ステージ） 画像

      中央精機

      Xステージ 高精度型（自動ステージ）

      Zステージ高精度高剛性型（自動ステージ）は、Xステージ高精度型（自動ステージ）のモータを電磁ブレーキ付に交換、Zブラケット付にした製品です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
