中央精機

XYステージ 高精度型（自動ステージ）

XYステージ 高精度型（自動ステージ）
通常単価(税別)
842,604円～941,274円
税込単価
926,864円～1,035,401円
通常出荷日：4日目～19日目

移動ガイドにV溝とクロスローラを使用したXYステージ 高精度型 （自動ステージ）。【特長】・移動ガイド...

詳細を確認

よく一緒に見られています

XYステージ 中精度型（自動ステージ）

中央精機

XYステージ 中精度型（自動ステージ）
通常価格(税別)： 321,331円 (税込価格：353,464円)

通常出荷日：4 日目 ～

よく一緒に見られています

自動ステージ XY クロスローラ型

中央精機

自動ステージ XY クロスローラ型
通常価格(税別)： 472,544円 (税込価格：519,798円)

通常出荷日：4 日目 ～

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

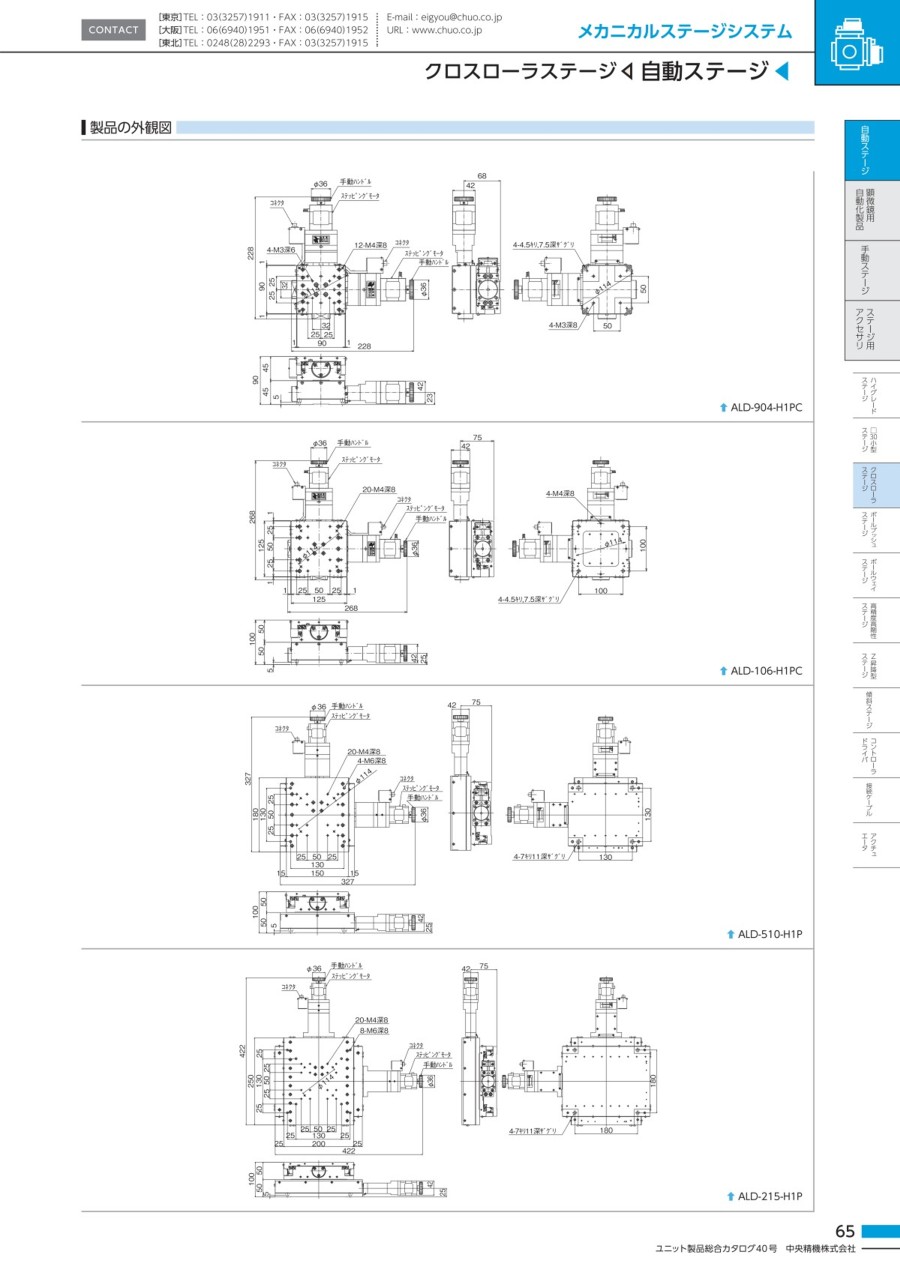

外形図

ALD-215-H1P

XYステージ 高精度型（自動ステージ） ALD-215-H1P外形図

ALD-510-H1P

XYステージ 高精度型（自動ステージ） ALD-510-H1P外形図

製品仕様

外観図

ALD-215-H1P

XYステージ 高精度型 (自動ステージ):関連画像

ALD-510-H1P

XYステージ 高精度型 (自動ステージ):関連画像

センサ動作論理とタイミングチャート

XYステージ 高精度型 (自動ステージ):関連画像

仕様

ALD-215-H1P

  • 移動方向：XY軸2方向
  • 移動量：±75mm
  • ステージ面：200mm×250mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.004mm
  • 位置決め精度：0.015mm
  • 繰り返し精度：±0.0008mm
  • ロストモーション：0.001mm
  • XY直交度：0.012mm
  • モーメント剛性：ヨー剛性 0.04sec/N・cm、ピッチ剛性 0.03sec/N・cm、ロール剛性 0.03sec/N・cm
  • 耐荷重：343N（35kgf）
  • 質量：29kg
  • 最高速度：16mm/s（8,000pps時）
  • 主要材質/表面処理：鋼材/カニゼンメッキ（テーブル）、塗装（ベース）
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-510-H1P

  • 移動方向：XY軸2方向
  • 移動量：±50mm
  • ステージ面：150mm×180mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.004mm
  • 位置決め精度：0.010mm
  • 繰り返し精度：±0.0007mm
  • ロストモーション：0.001mm
  • XY直交度：0.01mm
  • モーメント剛性：ヨー剛性 0.04sec/N・cm、ピッチ剛性 0.03sec/N・cm、ロール剛性 0.03sec/N・cm
  • 耐荷重：392N（40kgf）
  • 質量：16kg
  • 最高速度：16mm/s（8,000pps時）
  • 主要材質/表面処理：鋼材/カニゼンメッキ（テーブル）、塗装（ベース）
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

型番リスト

表示件数
  • 1
    • 型番
    ALD-215-H1P
    ALD-510-H1P

    使用モータ

    ステージ面(長さ)

    (mm)

    ステージ面(幅)

    (mm)

    ステージ面厚さ H

    (mm)

    ストローク(X距離)

    (mm)

    ストローク(Y距離)

    (mm)

    耐荷重

    (N)

    モーメント剛性 ピッチ剛性

    ("/N・cm)

    モーメント剛性 ヨー剛性

    ("/N・cm)

    モーメント剛性 ロール剛性

    ("/N・cm)

    		最小発注数量
    [5相ステッピングモータ標準] PK545NBW相当
    200
    250
    100
    ±75
    ±75
    343
    0.03
    0.04
    0.03
    1個
    [5相ステッピングモータ標準] PK545NBW相当
    150
    180
    100
    ±50
    ±50
    392
    0.03
    0.04
    0.03
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    941,274円
    ( 1,035,401円 )
    19日目
    842,604円
    ( 926,864円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    移動ガイドにV溝とクロスローラを使用したXYステージ 高精度型 （自動ステージ）。
    【特長】
    ・移動ガイドにV溝とクロスローラを使用。
    ・移動ガイドとボールねじにはクリーンルームグリスを塗布。
    ・原点前センサおよびリミットセンサは位置の調整が可能。
    【用途】
    ・各種センサ、ワークの自動位置決めに使用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    XYステージ 高精度型（自動ステージ）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qモータ交換はできますか。
    A
    変更の可否もありますのでお問い合わせください。
