オプテックス・エフエー

ローアングルダイレクトリング照明 OPDR-LAシリーズ

カタログ

通常単価(税別): 45,434円～141,943円

税込単価: 49,977円～156,137円

通常出荷日：17日目～22日目

エッジ抽出や光沢面の傷検査に最適なローアングルリング照明。大きく傾斜をつけた実装基板に高輝度LEDをリ...

よく一緒に見られています

オプテックス・エフエー

通常出荷日：3 日目

よく一緒に見られています

オプテックス・エフエー

通常出荷日：17 日目

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

OPDR-LA40-15_-2

OPDR-LA50-24_-2

OPDR-LA74-48_-2

OPDR-LA100-68_-3

OPDR-LA120-70_-3

OPDR-LA140-108_-3

OPDR-LA200-170_-3

規格表

R:赤（660nm）
□＝W:白（7000K）、B:青（470nm）、G:緑（525nm）
入力電圧：DC12V
照明型式から外形寸法が判ります。OPDR-LA○○-○○が（外径-内径）となります。

型番リスト

表示件数

型番

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

LED数

RoHS?

最小発注数量

青	30.1～50	40	2.1～3	2.2	5～20	15	15.1～20	16	36	10	1個
白	30.1～50	40	2.1～3	2.2	5～20	15	15.1～20	16	36	10	1個
青	30.1～50	50	2.1～3	2.9	20.1～30	24	15.1～20	18	48（2列）	10	1個
白	30.1～50	50	2.1～3	2.9	20.1～30	24	15.1～20	18	48（2列）	10	1個
青	50.1～80	74	5.1～6	5.4	40.1～50	48	15.1～20	19	36（2列）	10	1個
白	50.1～80	74	5.1～6	5.4	40.1～50	48	15.1～20	19	36（2列）	10	1個
青	100.1～130	100	5.1～6	5.4	50.1～70	68	20.1～30	22	90（3列）	10	1個
白	100.1～130	100	5.1～6	5.4	50.1～70	68	20.1～30	22	90（3列）	10	1個
青	100.1～130	120	6.1～8	6.9	50.1～70	70	20.1～30	21	114（3列）	10	1個
白	100.1～130	120	6.1～8	6.9	50.1～70	70	20.1～30	21	114（3列）	10	1個
青	130.1～150	140	6.1～8	8	101～130	108	20.1～30	24	132（3列）	10	1個
白	130.1～150	140	6.1～8	8	101～130	108	20.1～30	24	132（3列）	10	1個

通常単価(税別) (税込単価)	通常出荷日

45,434円 ( 49,977円 )	17日目
45,434円 ( 49,977円 )	22日目
69,943円 ( 76,937円 )	17日目
69,943円 ( 76,937円 )	17日目
108,000円 ( 118,800円 )	17日目
108,000円 ( 118,800円 )	17日目
111,086円 ( 122,195円 )	17日目
111,086円 ( 122,195円 )	17日目
135,772円 ( 149,349円 )	17日目
135,772円 ( 149,349円 )	17日目
141,943円 ( 156,137円 )	17日目
141,943円 ( 156,137円 )	17日目

詳細情報

基本情報

基本情報

エッジ抽出や光沢面の傷検査に最適なローアングルリング照明。
大きく傾斜をつけた実装基板に高輝度LEDをリング形状に実装し、至近距離で集光できるように設計しています。
ワークの至近距離に設置し、ワークに斜めからの光を当てることで表明の凹凸がはっきり見えます。
オプションの拡散リングを取り付けると均一性が向上します。
【特長】
・ワークに対して浅い角度から照射し、表面の傷などを抽出できる照明。
・斜め方向から照射して映り込みを抑制し、散乱率の差を抽出する。
【用途】
・レーザー等の刻印読取。
・BGAの半田ボール検査。
・ウエハーやガラス基板の傷、汚れ検査。
・基板、シートのエッジ検査。
・その他、エッジ抽出の検査用途。

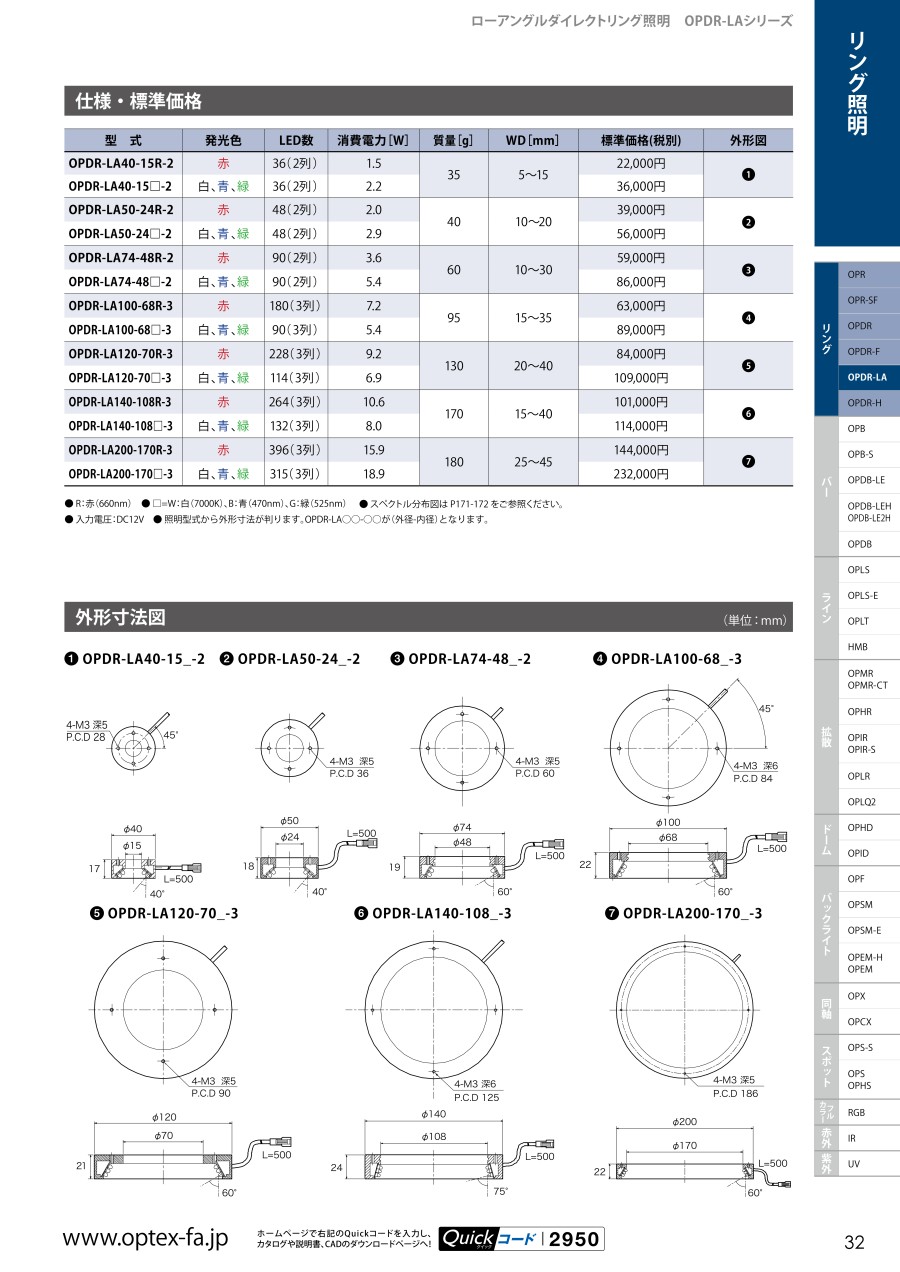

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
