オプテックス・エフエー

フラットダイレクトリング照明 OPDR-Fシリーズ

カタログ |

通常単価(税別): 43,370円～162,515円

税込単価: 47,707円～178,767円

通常出荷日：17日目

広範囲照射が可能なダイレクトリング照明。平面のリング状基板に高輝度LEDを実装しています。ダイレクトリ...

よく一緒に見られています

オプテックス・エフエー

通常出荷日：3 日目～

よく一緒に見られています

オプテックス・エフエー

通常出荷日：17 日目

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

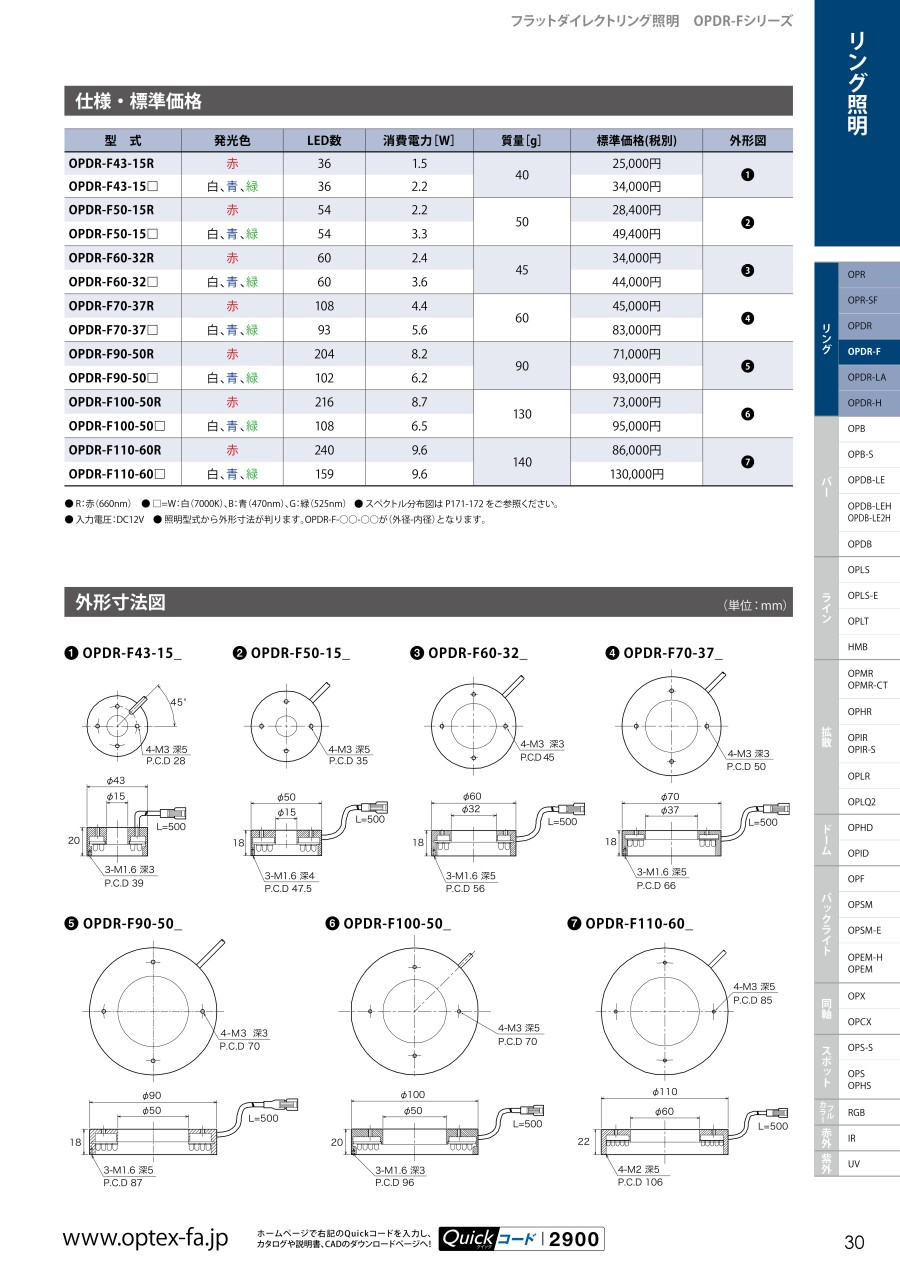

外形図

OPDR-F43-15_

OPDR-F50-15_

OPDR-F60-32_

OPDR-F70-37_

OPDR-F90-50_

OPDR-F100-50_

OPDR-F110-60_

製品仕様

型番	発光色	LED数	消費電力［W］	質量［g］
OPDR-F43-15R	赤	36	1.5	40
OPDR-F43-15□	白、青	36	2.2	40
OPDR-F50-15R	赤	54	2.2	50
OPDR-F50-15□	白、青	54	3.3	50
OPDR-F60-32R	赤	60	2.4	45
OPDR-F60-32□	白、青	60	3.6	45
OPDR-F70-37R	赤	108	4.4	60
OPDR-F70-37□	白、青	93	5.6	60
OPDR-F90-50R	赤	204	8.2	90
OPDR-F90-50□	白、青	102	6.2	90
OPDR-F100-50R	赤	216	8.7	130
OPDR-F100-50□	白、青	108	6.5	130
OPDR-F110-60R	赤	240	9.6	140
OPDR-F110-60□	白、青	159	9.6	140

R：赤（660nm）
□=W：白（7000K）、B：青（470nm）
入力電圧：DC12V
照明型式から外形寸法が判ります。OPDR-F○○-○○が（外径-内径）となります。

型番リスト

表示件数

型番

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

LED数

RoHS?

最小発注数量

青	30.1～50	43	2.1～3	2.2	5～20	15	15.1～20	20	36	10	1個
白	30.1～50	43	2.1～3	2.2	5～20	15	15.1～20	20	36	10	1個
青	50.1～80	50	3.1～4	3.3	5～20	15	15.1～20	18	54	10	1個
白	50.1～80	50	3.1～4	3.3	5～20	15	15.1～20	18	54	10	1個
青	50.1～80	60	3.1～4	3.6	30.1～40	32	15.1～20	18	60	10	1個
白	50.1～80	60	3.1～4	3.6	30.1～40	32	15.1～20	18	60	10	1個
青	50.1～80	70	5.1～6	5.6	30.1～40	37	15.1～20	18	93	10	1個
白	50.1～80	70	5.1～6	5.6	30.1～40	37	15.1～20	18	93	10	1個
青	80.1～100	90	6.1～8	6.2	40.1～50	50	15.1～20	18	102	10	1個
白	80.1～100	90	6.1～8	6.2	40.1～50	50	15.1～20	18	102	10	1個
青	80.1～100	100	6.1～8	6.5	40.1～50	50	15.1～20	20	108	10	1個
白	80.1～100	100	6.1～8	6.5	40.1～50	50	15.1～20	20	108	10	1個
青	100.1～130	110	8.1～10	9.6	50.1～70	60	20.1～30	22	159	10	1個
白	100.1～130	110	8.1～10	9.6	50.1～70	60	20.1～30	22	159	10	1個

通常単価(税別) (税込単価)	通常出荷日

43,370円 ( 47,707円 )	17日目
43,370円 ( 47,707円 )	17日目
60,572円 ( 66,629円 )	17日目
61,715円 ( 67,887円 )	17日目
55,543円 ( 61,097円 )	17日目
55,543円 ( 61,097円 )	17日目
103,886円 ( 114,275円 )	17日目
103,886円 ( 114,275円 )	17日目
116,229円 ( 127,852円 )	17日目
116,229円 ( 127,852円 )	17日目
118,286円 ( 130,115円 )	17日目
118,286円 ( 130,115円 )	17日目
162,515円 ( 178,767円 )	17日目
162,515円 ( 178,767円 )	17日目

詳細情報

基本情報

基本情報

広範囲照射が可能なダイレクトリング照明。
平面のリング状基板に高輝度LEDを実装しています。
ダイレクトリングと比較すると、同じLED数でより広い面積を照射することができます。
オプションの拡散板を取り付けると均一性が向上します。
【特長】
・集光点がないために、広範囲の照射が可能。
・広範囲で検査対象物の反射率の差による撮像に有効。
【用途】
・基板上の部品検査。
・ラベル検査。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
