オプテックス・エフエー

同軸照明 OPCXシリーズ

カタログ

通常単価(税別): 57,600円～144,000円

税込単価: 63,360円～158,400円

通常出荷日：17日目～51日目

同軸で正反射光観察。ハーフミラーを使用することで、カメラ軸と同軸で光を照射することができます。【特長】...

よく一緒に見られています

オプテックス・エフエー

通常出荷日：3 日目～

よく一緒に見られています

オプテックス・エフエー

通常出荷日：17 日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

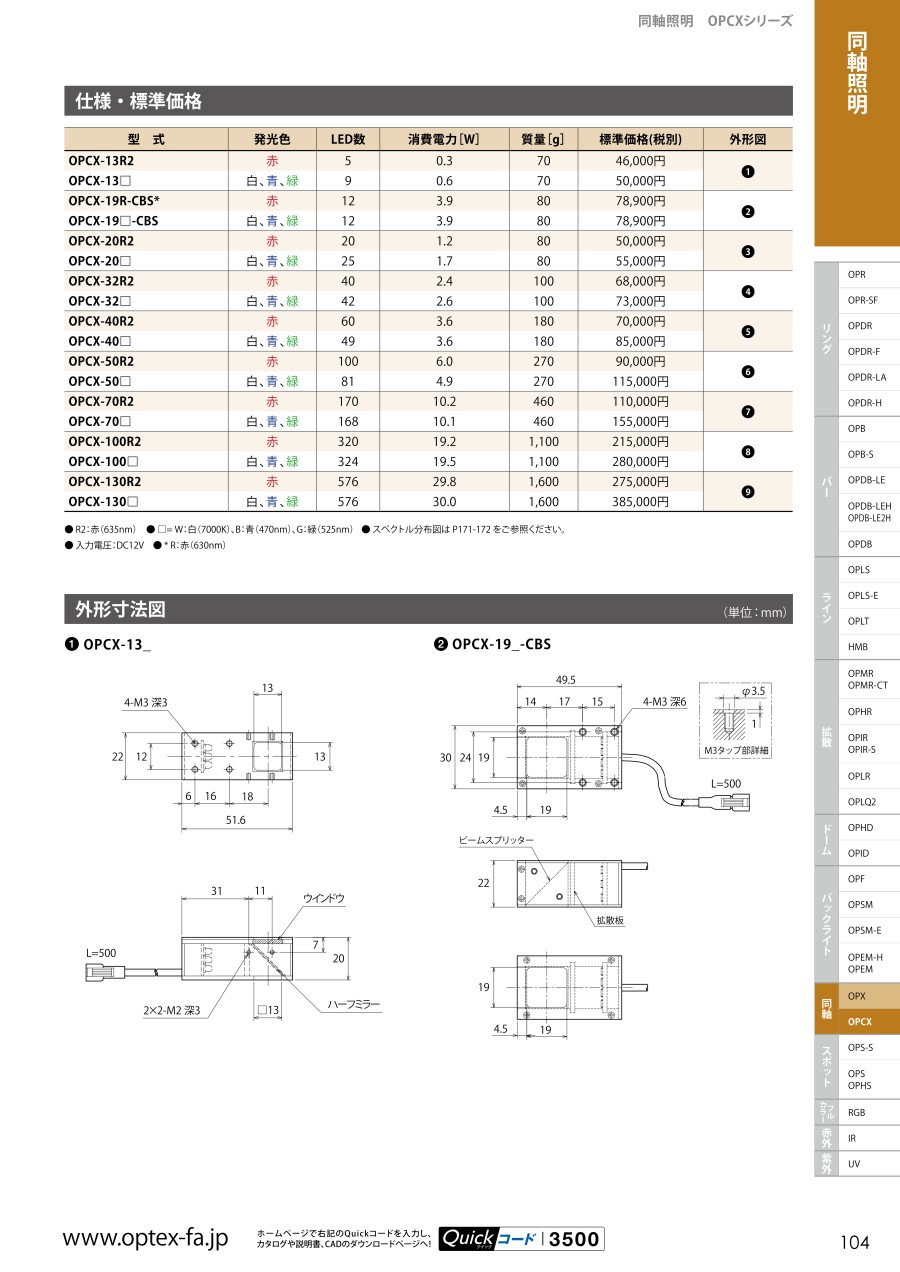

カタログ

商品情報

外形図

OPCX-13_

OPCX-19_-CBS

OPCX-20_

OPCX-32_

OPCX-40_

OPCX-50_

OPCX-70_

OPCX-100_

OPCX-130_

規格表

R2:赤（635nm）
□＝W:白（7000K）、B:青（470nm）、G:緑（525nm）
入力電圧：DC12V
^※R：赤（630nm）

型番リスト

表示件数

型番

発光色

照射光種類

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

LED数

RoHS2（10物質）?

最小発注数量

青	[面発光] 面発光	40.1～60	51.6	10～30	22	0.1～1	0.6	15.1～20	20	9	対応	1個
赤	[面発光] 面発光	40.1～60	51.6	10～30	22	0.1～1	0.3	15.1～20	20	5	対応	1個
白	[面発光] 面発光	40.1～60	51.6	10～30	22	0.1～1	0.6	-	20	9	対応	1個
青	[面発光] 面発光	40.1～60	48	10～30	30	1.1～2	1.7	20.1～30	24	25	対応	1個
赤	[面発光] 面発光	40.1～60	48	10～30	30	1.1～2	1.2	20.1～30	24	20	対応	1個
白	[面発光] 面発光	40.1～60	48	10～30	30	1.1～2	1.7	-	24	25	対応	1個
青	反射光	60.1～80	70	30.1～50	38	2.1～3	2.6	30.1～40	39	42	対応	1個
赤	反射光	60.1～80	70	30.1～50	38	2.1～3	2.4	30.1～40	39	40	対応	1個
白	反射光	60.1～80	70	30.1～50	38	2.1～3	2.6	30.1～40	39	42	対応	1個
青	[面発光] 面発光	60.1～80	75	30.1～50	50	3.1～4	3.6	40.1～70	49	49	対応	1個
赤	[面発光] 面発光	60.1～80	75	30.1～50	50	3.1～4	3.6	40.1～70	49	60	対応	1個
白	[面発光] 面発光	60.1～80	75	30.1～50	50	3.1～4	3.6	-	49	49	対応	1個
青	[面発光] 面発光	80.1～100	97	50.1～80	60	4.1～5	4.9	40.1～70	59	81	対応	1個
赤	[面発光] 面発光	80.1～100	97	50.1～80	60	5.1～6	6	40.1～70	59	100	対応	1個
白	[面発光] 面発光	80.1～100	97	50.1～80	60	4.1～5	4.9	-	59	81	対応	1個
赤	[面発光] 面発光	100.1～150	120	50.1～80	82	10.1～20	10.2	70.1～100	79	170	-	1個

通常単価(税別) (税込単価)	通常出荷日

62,743円 ( 69,017円 )	17日目
57,600円 ( 63,360円 )	17日目
62,743円 ( 69,017円 )	17日目
68,915円 ( 75,807円 )	17日目
62,743円 ( 69,017円 )	17日目
68,915円 ( 75,807円 )	51日目
91,543円 ( 100,697円 )	17日目
85,372円 ( 93,909円 )	17日目
91,543円 ( 100,697円 )	17日目
105,943円 ( 116,537円 )	17日目
87,429円 ( 96,172円 )	17日目
105,943円 ( 116,537円 )	19日目
144,000円 ( 158,400円 )	17日目
112,115円 ( 123,327円 )	17日目
144,000円 ( 158,400円 )	17日目
138,316円 ( 152,148円 )	19日目

詳細情報

基本情報

基本情報

同軸で正反射光観察。
ハーフミラーを使用することで、カメラ軸と同軸で光を照射することができます。
【特長】
・面発光をレンズと同軸上から照射させる照明。
・直接光をワークに照射し、正反射された画像が得られる。
・赤色がバージョンアップ、明るさ3倍に！
【用途】
・ICボイド検査。
・プリント基板のパターン検査。
・基板のアライメントワーク。
・チップ部品、ウエハーの傷検査。
・ガラス基板の表面傷検査。
・リードフレーム打痕検査。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
