オプテックス・エフエー

ダイレクトリング照明 OPDRシリーズ

カタログ |

通常単価(税別): 45,434円～175,886円

税込単価: 49,977円～193,475円

通常出荷日：17日目

中心部に集光することで高輝度化。【特長】・ワークに対して一定距離に集光し高輝度照射を実現・リング外周か...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

オプテックス・エフエー

通常出荷日：3 日目～

よく一緒に見られています

オプテックス・エフエー

通常出荷日：17 日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

OPDR-32-10_

OPDR-38-15_

OPDR-50-28_

OPDR-66-36_

OPDR-70-39_

OPDR-90-50_

OPDR-110-60_

OPDR-140-95_

規格表

R:赤（660nm）
□＝W:白（7000K）、B:青（470nm）、G:緑（525nm）
入力電圧：DC12V
照明型式から外形寸法が判ります。OPDR-LA○○-○○が（外径-内径）となります。

型番リスト

表示件数

型番

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

LED数

RoHS?

最小発注数量

青	30.1～50	32	1.1～2	1.8	5～20	10	15.1～20	16	30	10	1個
白	30.1～50	32	1.1～2	1.8	5～20	10	15.1～20	16	30	10	1個
青	30.1～50	38	2.1～3	2.2	5～20	15	15.1～20	16	36	10	1個
白	30.1～50	38	2.1～3	2.2	5～20	15	15.1～20	16	36	10	1個
青	30.1～50	50	2.1～3	2.7	20.1～30	28	15.1～20	16	45	10	1個
白	30.1～50	50	2.1～3	2.7	20.1～30	28	15.1～20	16	45	10	1個
青	50.1～80	66	5.1～6	5.4	30.1～40	36	15.1～20	20	90	10	1個
白	50.1～80	66	5.1～6	5.4	30.1～40	36	15.1～20	20	90	10	1個
青	50.1～80	70	5.1～6	5.8	30.1～40	39	15.1～20	18	96	10	1個
白	50.1～80	70	5.1～6	5.8	30.1～40	39	15.1～20	18	96	10	1個
青	80.1～100	90	6.1～8	6.5	40.1～50	50	20.1～30	20.5	108	10	1個
白	80.1～100	90	6.1～8	6.5	40.1～50	50	20.1～30	20.5	108	10	1個
青	100.1～130	110	8.1～10	9.6	50.1～70	60	20.1～30	26	159	10	1個
白	100.1～130	110	8.1～10	9.6	50.1～70	60	20.1～30	26	159	10	1個
青	130.1～150	140	10.1～20	10.8	70.1～100	95	20.1～30	28	180	10	1個
白	130.1～150	140	10.1～20	10.8	70.1～100	95	20.1～30	28	180	10	1個

通常単価(税別) (税込単価)	通常出荷日

45,434円 ( 49,977円 )	17日目
45,434円 ( 49,977円 )	17日目
45,434円 ( 49,977円 )	17日目
45,434円 ( 49,977円 )	17日目
62,743円 ( 69,017円 )	17日目
62,743円 ( 69,017円 )	17日目
111,086円 ( 122,195円 )	17日目
111,086円 ( 122,195円 )	17日目
104,915円 ( 115,407円 )	17日目
104,915円 ( 115,407円 )	17日目
115,200円 ( 126,720円 )	17日目
115,200円 ( 126,720円 )	17日目
152,229円 ( 167,452円 )	17日目
152,229円 ( 167,452円 )	17日目
175,886円 ( 193,475円 )	17日目
175,886円 ( 193,475円 )	17日目

詳細情報

基本情報

基本情報

中心部に集光することで高輝度化。
【特長】
・ワークに対して一定距離に集光し高輝度照射を実現
・リング外周から集光するため均一度性が高い
・照明のサイズに応じて、広範囲を照射することが可能。
・ワークの反射率の差による撮像に有効

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

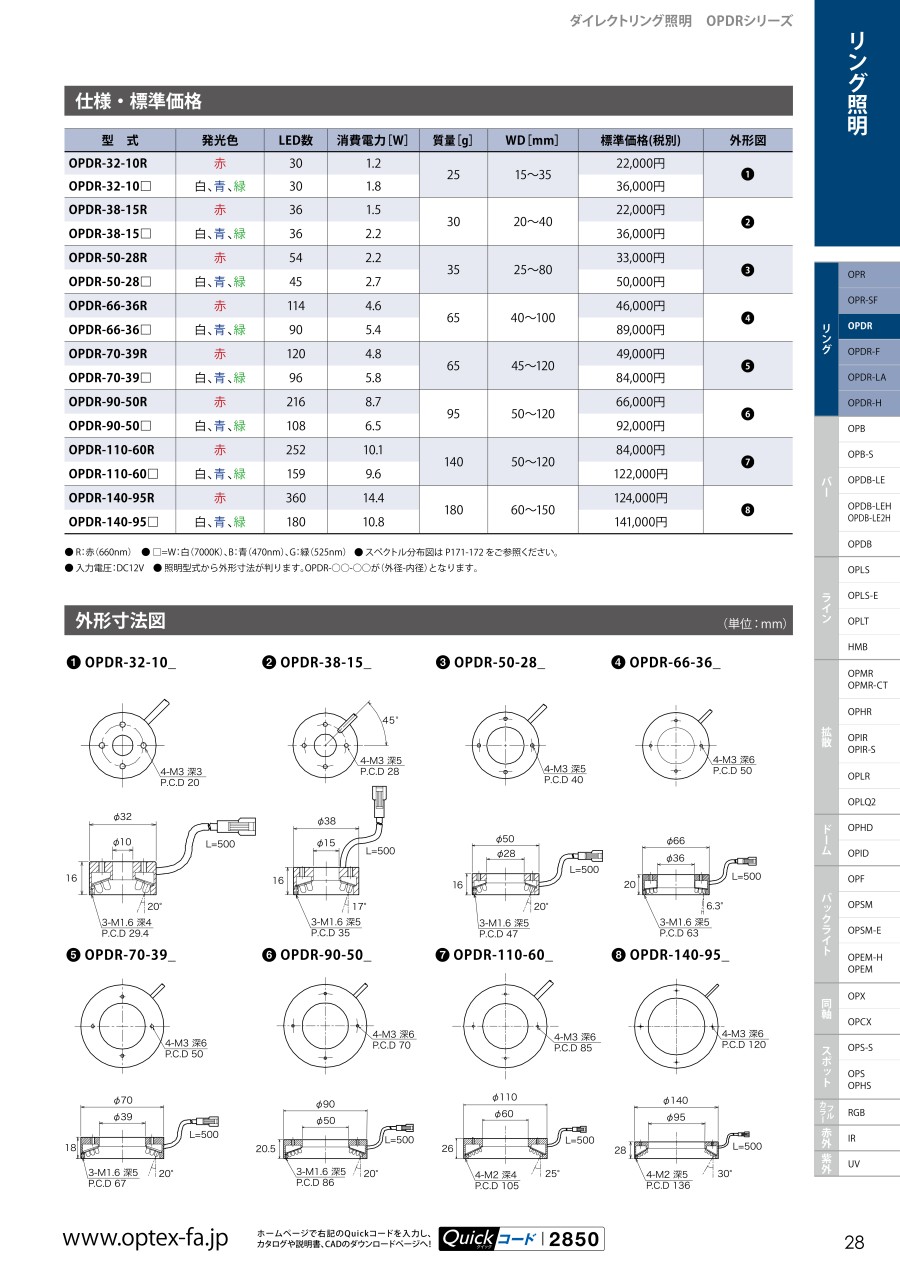

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
