オプテックス・エフエー

ダイレクトバー照明 OPDBシリーズ

カタログ |

通常単価(税別): 26,421円～151,200円

税込単価: 29,063円～166,320円

通常出荷日：17日目

斜光照明やバックライトとして幅広く使用可能！【特長】・照射エリアに合わせて6サイズのラインナップから選...

よく一緒に見られています

オプテックス・エフエー

通常出荷日：17 日目

よく一緒に見られています

オプテックス・エフエー

通常出荷日：3 日目～

未確定：候補が26型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

OPDB-14×11_

OPDB-34×27_

OPDB-50×15_

OPDB-74×27_

OPDB-82×15_

OPDB-100×11_

OPDB-100×15_

OPDB-132×15_

OPDB-140×11_

OPDB-14×11_-DF

OPDB-25×25_-DF

OPDB-26×15_-DF

OPDB-50×48_-DF

OPDB-75×68_-DF

OPDB-186×30_-DF

OPDB-200×15_-DF

OPDB-288×27_-DF

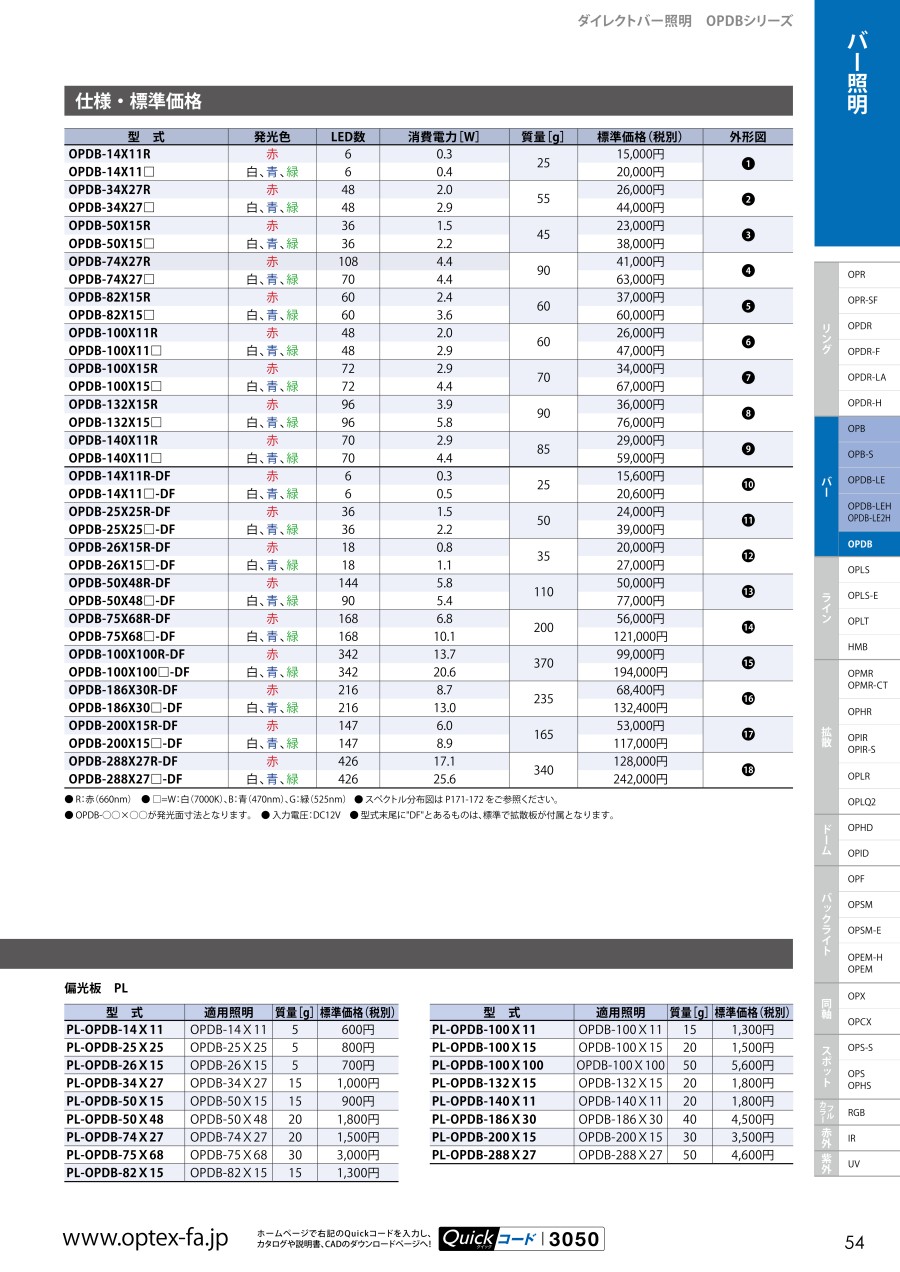

規格表

R：赤（660nm）
□＝W：白（7000K）、B：青（470nm）、G：緑（525nm）
OPDB-○○×○○が発光面寸法となります。
入力電圧：DC12V
形式末尾に”DF”とあるものは、標準で拡散版が付属となります。

型番リスト

表示件数

型番

発光色

照射方向

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

LED数

RoHS?

最小発注数量

青	斜光	25.1～40	36	10～30	14	0.1～1	0.4	5～15	12	6	10	1個
白	斜光	25.1～40	36	10～30	14	0.1～1	0.4	5～15	12	6	10	1個
青	斜光	25.1～40	35	10～30	28	2.1～3	2.2	30.1～40	30.5	36	10	1個
白	斜光	25.1～40	35	10～30	28	2.1～3	2.2	30.1～40	30.5	36	10	1個
青	斜光	40.1～60	50	10～30	18	1.1～2	1.1	20.1～30	20.5	18	10	1個
白	斜光	40.1～60	50	10～30	18	1.1～2	1.1	20.1～30	20.5	18	10	1個
青	斜光	40.1～60	58	10～30	30	2.1～3	2.9	20.1～30	20.5	48	10	1個
白	斜光	40.1～60	58	10～30	30	2.1～3	2.9	20.1～30	20.5	48	10	1個
青	斜光	40.1～60	60	10～30	18	2.1～3	2.2	20.1～30	20.5	36	10	1個
白	斜光	40.1～60	60	10～30	18	2.1～3	2.2	20.1～30	20.5	36	10	1個
青	斜光	60.1～80	62	50.1～80	51	5.1～6	5.4	30.1～40	30.5	90	10	1個
白	斜光	60.1～80	62	50.1～80	51	5.1～6	5.4	30.1～40	30.5	90	10	1個
青	斜光	80.1～100	86	10～30	30	4.1～5	4.4	20.1～30	20.5	70	10	1個
白	斜光	80.1～100	86	10～30	30	4.1～5	4.4	20.1～30	20.5	70	10	1個
青	斜光	100.1～150	105	50.1～80	71	10.1～20	10.1	30.1～40	30.5	168	10	1個
白	斜光	100.1～150	105	50.1～80	71	10.1～20	10.1	30.1～40	30.5	168	10	1個
青	垂直投光 / 斜光 / バックライト	80.1～100	92	10～30	18	3.1～4	3.6	15.1～20	18.5	60	10	1個
白	垂直投光 / 斜光 / バックライト	80.1～100	92	10～30	18	3.1～4	3.6	15.1～20	18.5	60	10	1個
青	斜光	100.1～150	110	10～30	14.2	2.1～3	2.9	20.1～30	20.7	48	10	1個
白	斜光	100.1～150	110	10～30	14.2	2.1～3	2.9	20.1～30	20.7	48	10	1個
青	斜光	100.1～150	110	10～30	18	4.1～5	4.4	20.1～30	20.5	72	10	1個
白	斜光	100.1～150	110	10～30	18	4.1～5	4.4	20.1～30	20.5	72	10	1個
青	斜光	100.1～150	142	10～30	18	5.1～6	5.8	20.1～30	20.5	96	10	1個
白	斜光	100.1～150	142	10～30	18	5.1～6	5.8	20.1～30	20.5	96	10	1個
青	斜光	100.1～150	150	10～30	14	4.1～5	4.4	20.1～30	20.5	70	10	1個
白	斜光	100.1～150	150	10～30	14	4.1～5	4.4	20.1～30	20.5	70	10	1個

通常単価(税別) (税込単価)	通常出荷日

26,421円 ( 29,063円 )	17日目
26,421円 ( 29,063円 )	17日目
49,564円 ( 54,520円 )	17日目
49,564円 ( 54,520円 )	17日目
34,877円 ( 38,365円 )	17日目
34,877円 ( 38,365円 )	17日目
55,543円 ( 61,097円 )	17日目
55,543円 ( 61,097円 )	17日目
47,500円 ( 52,250円 )	17日目
47,315円 ( 52,047円 )	17日目
96,686円 ( 106,355円 )	17日目
96,686円 ( 106,355円 )	17日目
79,200円 ( 87,120円 )	17日目
79,200円 ( 87,120円 )	17日目
151,200円 ( 166,320円 )	17日目
151,200円 ( 166,320円 )	17日目
75,086円 ( 82,595円 )	17日目
75,086円 ( 82,595円 )	17日目
58,629円 ( 64,492円 )	17日目
58,629円 ( 64,492円 )	17日目
84,343円 ( 92,777円 )	17日目
84,343円 ( 92,777円 )	17日目
94,629円 ( 104,092円 )	17日目
94,629円 ( 104,092円 )	17日目
74,058円 ( 81,464円 )	17日目
74,058円 ( 81,464円 )	17日目

詳細情報

基本情報

基本情報

斜光照明やバックライトとして幅広く使用可能！
【特長】
・照射エリアに合わせて6サイズのラインナップから選択
・可動ナットで取付位置フリー
・可動式ナットの採用により、取付治具との調整が容易になります
・長距離照射でも高照度を実現
・設置角度の調整により、最適な位置なから照射が可能
・設置自由度が高く、様々な用途に対応
・拡散板装着で、高輝度な面照明としても使用可能

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
