Zブラケット（ステージ用アクセサリ）
- 通常単価(税別)
- 5,018円～10,087円
- 税込単価
- 5,520円～11,096円
ステージと組み合わせ、移動方向を変換するブラケット。【特長】・ステージと組み合わせ使用。・Xステージを...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
Zブラケットの詳細

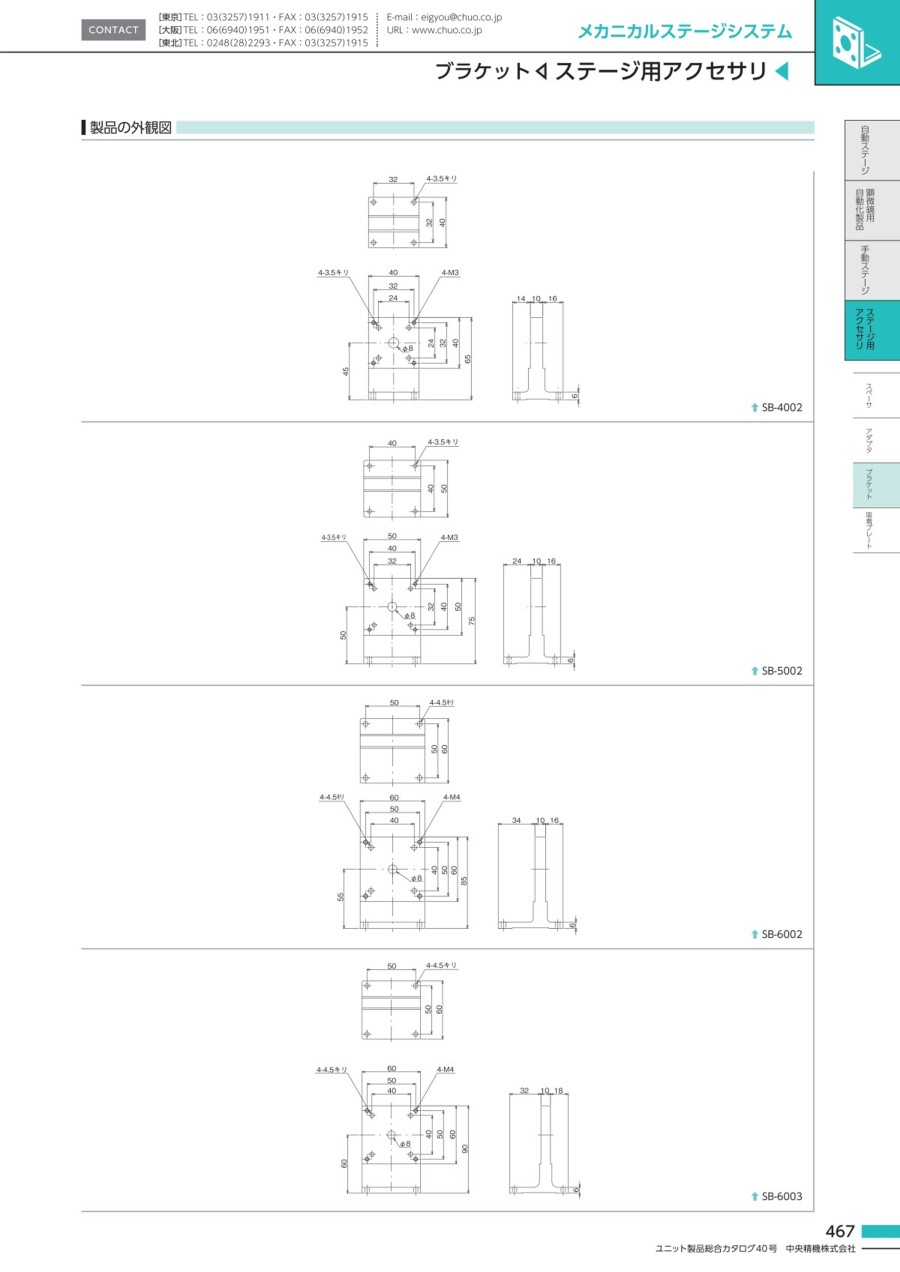

Zブラケット SB-4002 イメージ
Zブラケット SB-5002 イメージ
製品仕様
| 製品番号 | 質量 | 主要材質／表面処理 |
|---|---|---|
| SB-4002 | 0.1kg | アルミ合金／黒アルマイト梨地 |
| SB-5002 | 0.15kg | |
| SB-6002 | 0.2kg | |
| SB-6003 | 0.2kg | |
| SB-7002 | 0.25kg | |
| SB-7003 | 0.25kg |
詳細情報
基本情報
ステージと組み合わせ、移動方向を変換するブラケット。
【特長】
・ステージと組み合わせ使用。
・XステージをZステージとして使用したり、Xステージの移動面を縦方向から横方向に方向変換可能。
・回転ステージを取り付けて回転の向きを水平から90°変換可能。
・下面がT型のZブラケットは正面、裏面のどちら側にも取り付けが可能。
【用途】
・Xステージの移動面を縦方向（垂直）にするために使用。
・Zステージの移動面を縦方向（垂直）から横方向（水平）にするために使用。
・回転ステージの回転面を垂直にするために使用。
商品担当おすすめ
中央精機
ハイグレードアルミZステージ（手動ステージ）
LZ-6047-S1 ハイグレードアルミZステージ（手動ステージ）などは、Zブラケットを使用してステージ面が縦（垂直）方向のZステージとしています。
