ウェハホルダ
- 通常単価(税別)
- 38,694円～67,632円
- 税込単価
- 42,563円～74,395円
【特長】・3インチから300mmウェハまで幅広く対応しています。・3点の調整ねじが付いており、平行調整...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

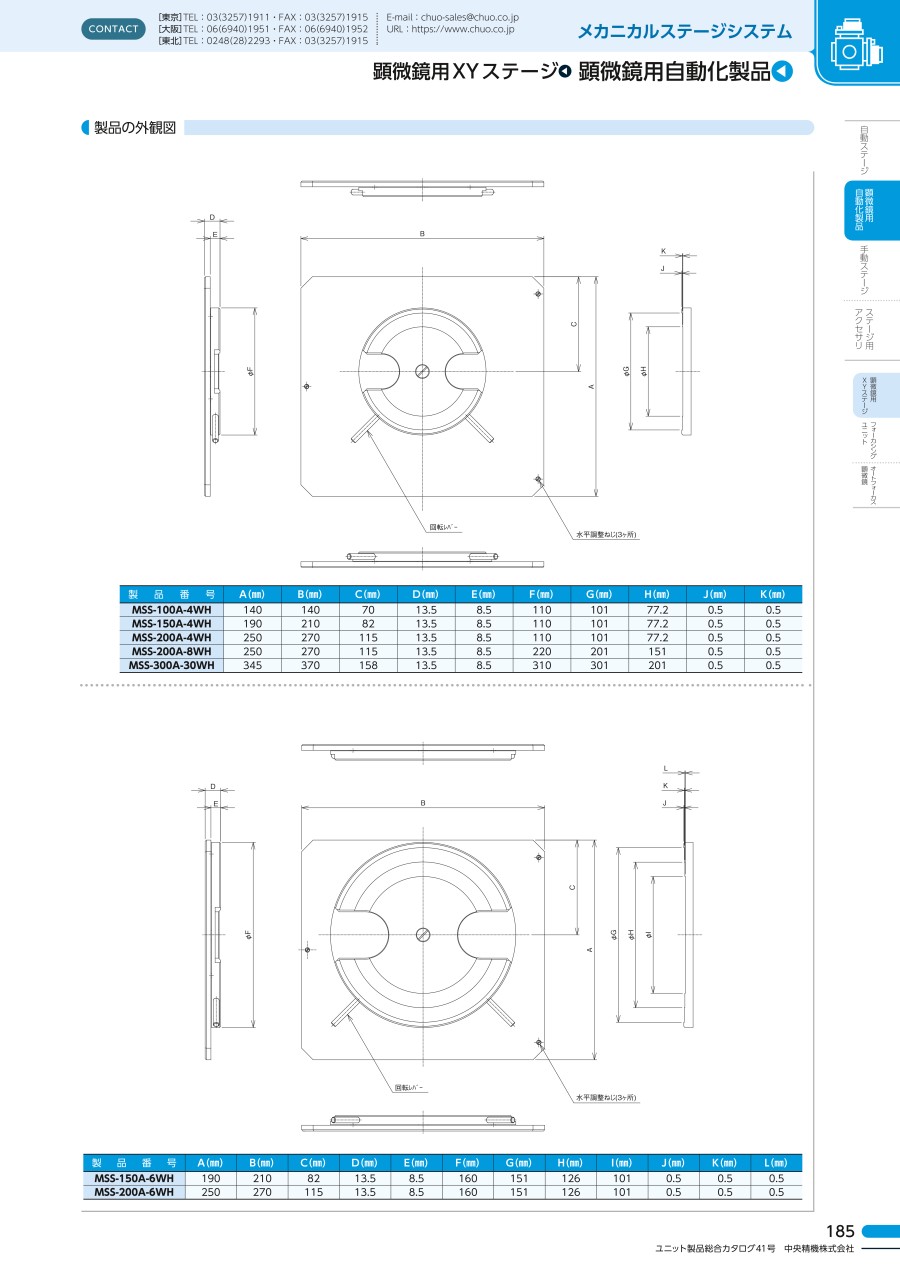

外形図
単位：mm
MSS-100A-4WH
MSS-150A-4WH
MSS-150A-6WH
MSS-200A-4WH
MSS-200A-6WH
MSS-200A-8WH
MSS-300A-30WH
製品仕様
規格表
MSS-100A-4WH／MSS-150A-4WH／MSS-200A-4WH／MSS-200A-8WH／MSS-300A-30WH
| 型番 | A（mm） | B（mm） | C（mm） | D（mm） | E（mm） | F（mm） | G（mm） | H（mm） | J（mm） | K（mm） |
|---|---|---|---|---|---|---|---|---|---|---|
| MSS-100A-4WH | 140 | 140 | 70 | 13.5 | 8.5 | 110 | 101 | 77.2 | 0.5 | 0.5 |
| MSS-150A-4WH | 190 | 210 | 82 | 13.5 | 8.5 | 110 | 101 | 77.2 | 0.5 | 0.5 |
| MSS-200A-4WH | 250 | 270 | 115 | 13.5 | 8.5 | 110 | 101 | 77.2 | 0.5 | 0.5 |
| MSS-200A-8WH | 250 | 270 | 115 | 13.5 | 8.5 | 220 | 201 | 151 | 0.5 | 0.5 |
| MSS-300A-30WH | 345 | 370 | 158 | 13.5 | 8.5 | 310 | 301 | 201 | 0.5 | 0.5 |
MSS-150A-6WH／MSS-200A-6WH
| 型番 | A（mm） | B（mm） | C（mm） | D（mm） | E（mm） | F（mm） | G（mm） | H（mm） | I（mm） | J（mm） | K（mm） | L（mm） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MSS-150A-6WH | 190 | 210 | 82 | 13.5 | 8.5 | 160 | 151 | 126 | 101 | 0.5 | 0.5 | 0.5 |
| MSS-200A-6WH | 250 | 270 | 115 | 13.5 | 8.5 | 160 | 151 | 126 | 101 | 0.5 | 0.5 | 0.5 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
38,694円 ( 42,563円 ) | 19日目 |
38,777円 ( 42,655円 ) | 60日目 |
40,579円 ( 44,637円 ) | 60日目 |
43,285円 ( 47,614円 ) | 19日目 |
45,089円 ( 49,598円 ) | 19日目 |
52,274円 ( 57,501円 ) | 18日目 |
67,632円 ( 74,395円 ) | 19日目 |
詳細情報
基本情報
【特長】
・3インチから300mmウェハまで幅広く対応しています。
・3点の調整ねじが付いており、平行調整が可能。
・MSS-Aシリーズ、MSS-Bシリーズ、MSS-Cシリーズ共通のウェハホルダです。
