二軸ゴニオステージ（手動ステージ）
- 通常単価(税別)
- 67,276円～104,857円
- 税込単価
- 74,004円～115,343円
【特長】・回転中心高さと移動量が異なる2軸の傾斜ステージです。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
25×25
TD-2551FX
30×30
TD-313
40×40
TD-4051FX
TD-411
TD-C411
TD-C412
60×60
TD-6051FX
TD-C611
TD-C612
製品仕様
TD-313
- 移動方向：傾斜2方向
- ステージ面：30×30mm
- クランプ方式：ツマミねじ式
- 移動機構／送り方式：ウォームギヤ式
- 移動量：上軸±15°、下軸±10°、移動量／ツマミ1回転：上軸 約2°34′、下軸 約1°48′
- 目量：バーニヤ読み5′
- 移動ガイド：アリ
- 回転中心（ステージ上面より）：30mm
- 耐荷重：19.6N（2kgf）、質量：0.2kg
- 主要材質／表面処理：真鍮／硬質黒色クロム

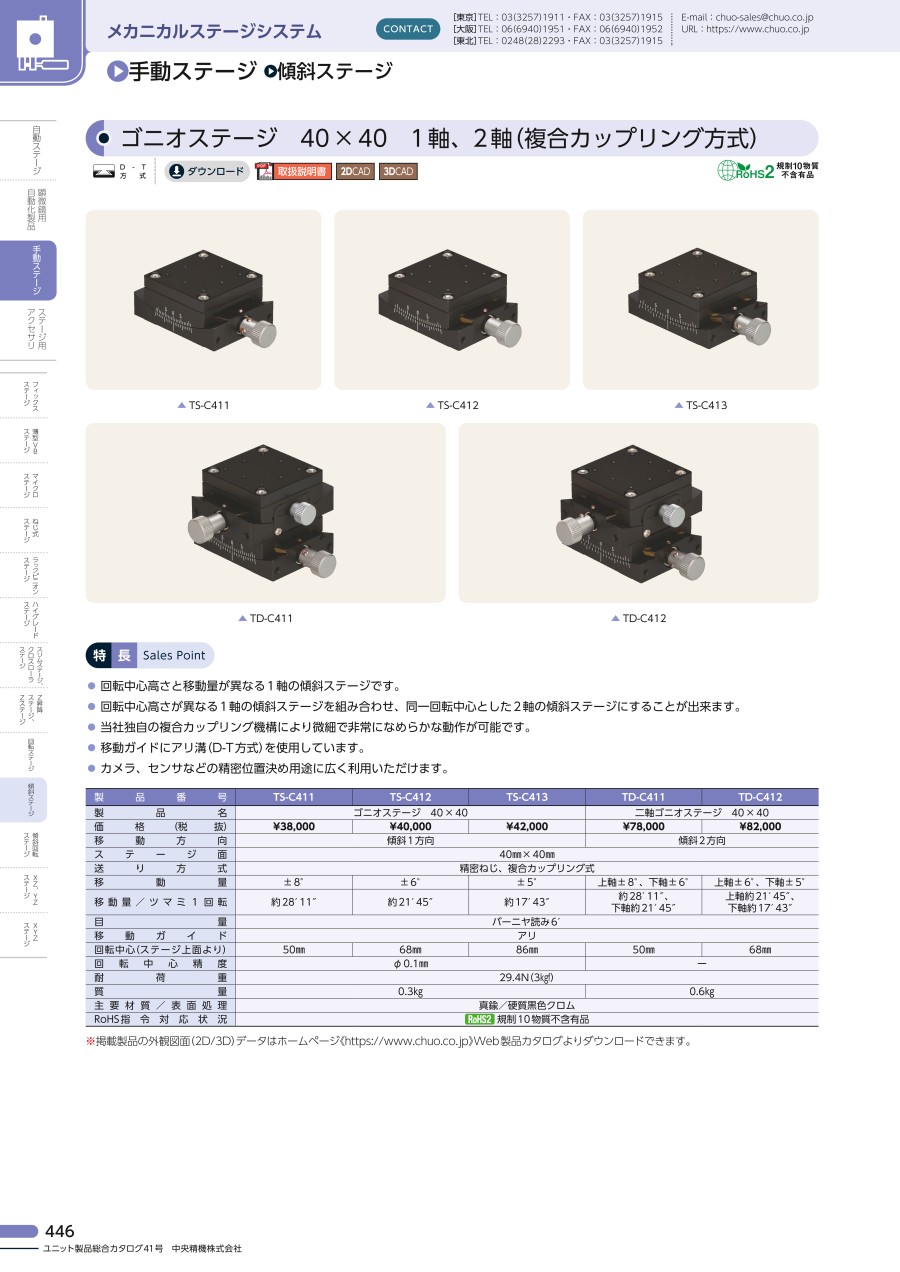

40×40 1軸、2軸（複合カップリング方式）
TD-C411
TD-C412
| 型番 | TD-C411 | TD-C412 |
|---|---|---|
| 製品名 | 二軸ゴニオステージ40×40 | |
| 移動方向 | 傾斜2方向 | |
| ステージ面 | 40mm×40mm | |
| 送り方式 | 精密ねじ、複合カップリング式 | |
| 移動量 | 上軸土8°、下軸±6° | 上軸土6°、下軸±5° |
| 移動量／ツマミ1回転 | 約28'11"、 下軸約21' 45" | 上軸約21' 45"、下軸約17'43" |
| 目量 | バーニヤ読み6' | |
| 移動ガイド | アリ | |
| 回転中心（ステージ上面より） | 50mm | 68mm |
| 回転中心精度 | - | |
| 耐荷量 | 29.4N（3kgf） | |
| 質量 | 0.6kg | |
| 主要材質／表面処理 | 真鍮/硬質黒色クロム | |
40×40 1軸、2軸
TD-411
TD-412
| 型番 | TD-411 | TD-412 |
|---|---|---|
| 製品名 | 二軸ゴニオステージ40×40 | |
| 移動方向 | 傾斜2方向 | |
| ステージ面 | 40mm×40mm | |
| 送り方式 | ウォームギヤ式 | |
| 移動量 | 上軸±20°、下軸±15° | 上軸±15°、下軸±10° |
| 移動量／ツマミ1回転 | 上軸約2°8'34"、 下軸約1° 20' | 上軸約1°20'、 下軸約1°1'32" |
| 目量 | バーニヤ読み5' | |
| 移動ガイド | アリ | |
| 回転中心（ステージ上面より） | 20mm | 40mm |
| 回転中心精度 | - | |
| 耐荷量 | 29.4N（3kgf） | |
| 質量 | 0.45kg | 0.4kg |
| 主要材質／表面処理 | 真鍮/硬質黒色クロム | |
60×60 1軸、2軸（複合カップリング方式）
TD-C611
TD-C612
| 型番 | TD-C611 | TD-C612 |
|---|---|---|
| 製品名 | 二軸ゴニオステージ60×60 | |
| 移動方向 | 傾斜2方向 | |
| ステージ面 | 60mm×60mm | |
| 送り方式 | 精密ねじ、複合カップリング式 | |
| 移動量 | 上軸±8°、下軸±6° | 上軸土6°、下軸±5° |
| 移動量／ツマミ1回転 | 上軸約19’59"、 下軸約15' 21" | 上軸約15'21"、 下軸約12' 27" |
| 目量 | バーニヤ読み6' | |
| 移動ガイド | アリ | |
| 回転中心（ステージ上面より） | 70mm | 96mm |
| 回転中心精度 | - | |
| 耐荷量 | 39.2N（4kgf） | |
| 質量 | 1.4kg | |
| 主要材質／表面処理 | 真鍮/硬質黒色クロム | |
開発秘話
複合カップリングの製作時に隙間誤差をなくすため、匠の技術ですり合わせをおこない、伝達効率を上げています。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
67,276円 ( 74,004円 ) | 5日目 |
72,757円 ( 80,033円 ) | 6日目 |
83,925円 ( 92,318円 ) | 41日目 |
72,196円 ( 79,416円 ) | 41日目 |
76,708円 ( 84,379円 ) | 5日目 |
94,456円 ( 103,902円 ) | 41日目 |
83,921円 ( 92,313円 ) | 在庫品1日目当日出荷可能 |
77,899円 ( 85,689円 ) | 6日目 |
100,556円 ( 110,612円 ) | 6日目 |
104,857円 ( 115,343円 ) | 6日目 |
詳細情報
基本情報
【特長】
・回転中心高さと移動量が異なる2軸の傾斜ステージです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
