中央精機

二軸傾斜ステージ（自動ステージ）

二軸傾斜ステージ（自動ステージ）
通常単価(税別)
529,249円～623,757円
税込単価
582,174円～686,133円
通常出荷日：19日目～80日目

回転中心高さが異なる傾斜ステージを2台組み合わせた二軸傾斜ステージ（自動ステージ）。【特長】・ステージ...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • CADデータは、一部の型番には対応しておりません。
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

ATD-1220-HP

ATD-1220-HP 寸法図

ATD-9020-HP

ATD-9020-HP 寸法図

ATD-1220-HA1

ATD-1220-HA1 寸法図

ATD-9020-HA1

ATD-9020-HA1 寸法図



製品仕様

外観図

ATD-12シリーズ

ATD-12シリーズ ATD-1220-HP 商品イメージ

ATD-1220-HP

ATD-12シリーズ

ATD-12シリーズ ATD-1220-HA1 商品イメージ

ATD-1220-HA1

ATD-90シリーズ

ATD-90シリーズ ATD-9020-HP 商品イメージ

ATD-9020-HP

ATD-90シリーズ

ATD-90シリーズ ATD-9020-HA1 商品イメージ

ATD-9020-HA1

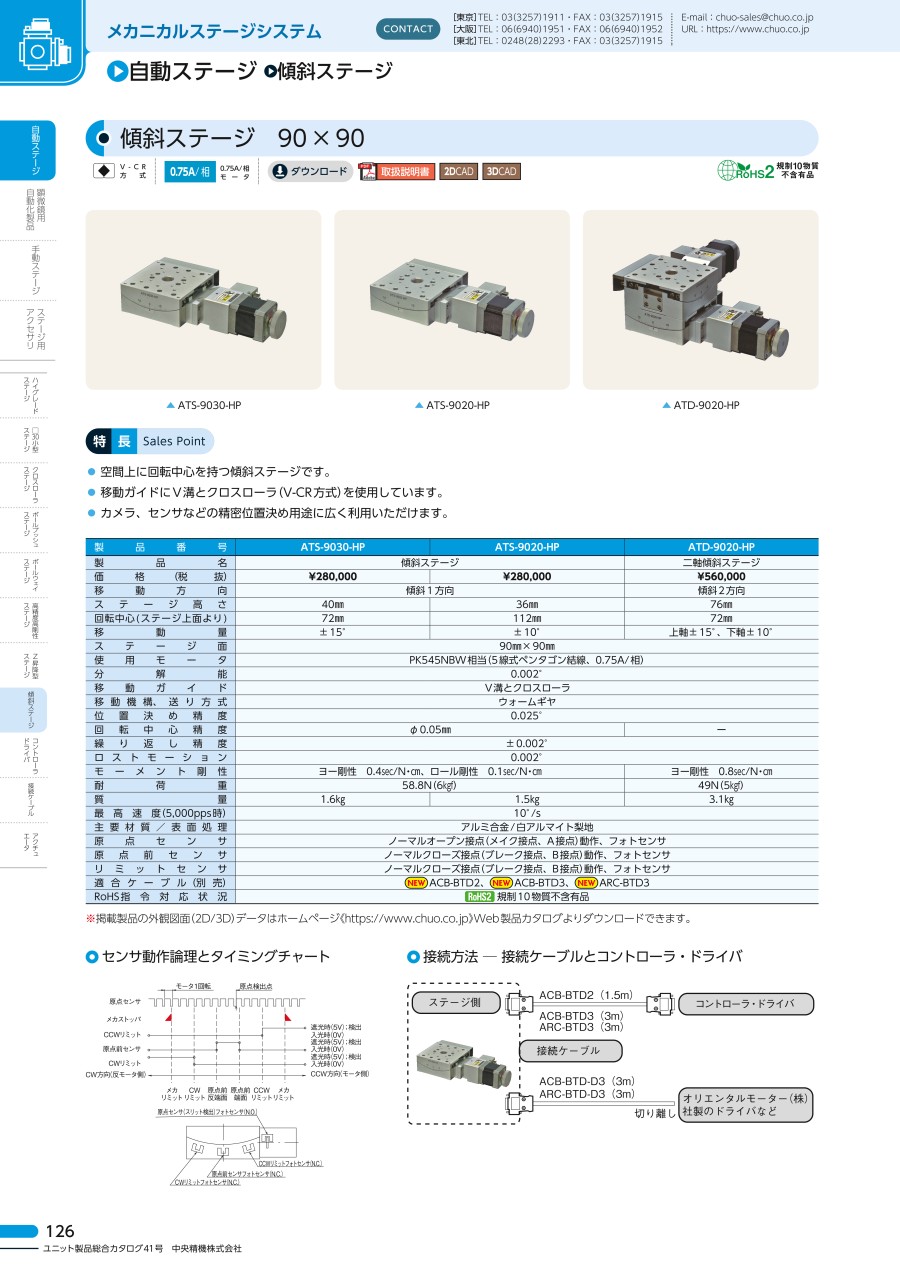

仕様表

ATD-1220-HP

  • 移動方向：傾斜2方向
  • ステージ高さ：95mm
  • 回転中心（ステージ上面より）：112mm
  • 移動量：上軸±15°、下軸±10°
  • ステージ面：125mm×125mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002°
  • 移動ガイド：V溝とクロスローラ
  • 移動機構、送り方式：ウォームギヤ
  • 位置決め精度：0.025°
  • 繰り返し精度：±0.002°
  • ロストモーション：0.002°
  • モーメント剛性：ヨー剛性0.16sec/N・cm
  • 耐荷重：78.4N（8kgf）
  • 質量：5.4kg
  • 最高速度：10°/s（5000pps時）
  • 主要材質/表面処理：アルミ合金/白アルマイト梨地
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • 適合ケーブル（別売）：ACB-BTD2、ACB-BTD3、ARC-BTD3

ATD-9020-HP

  • 移動方向：傾斜2方向
  • ステージ高さ：76mm
  • 回転中心（ステージ上面より）：72mm
  • 移動量：上軸±15°、下軸±10°
  • ステージ面：90mm×90mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002°
  • 移動ガイド：V溝とクロスローラ
  • 移動機構、送り方式：ウォームギヤ
  • 位置決め精度：0.025°
  • 繰り返し精度：±0.002°
  • ロストモーション：0.002°
  • モーメント剛性：ヨー剛性0.8sec/N・cm
  • 耐荷重：49N（5kgf）
  • 質量：3.1kg
  • 最高速度：10°/s（5000pps時）
  • 主要材質/表面処理：アルミ合金/白アルマイト梨地
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • 適合ケーブル（別売）：ACB-BTD2、ACB-BTD3、ARC-BTD3


ATD-1220-HA1

  • 移動方向：傾斜2方向
  • ステージ高さ：95mm
  • 回転中心（ステージ上面より）：112mm
  • 移動量：上軸±15°、下軸±10°
  • ステージ面：125mm×125mm
  • 使用モータ：PKP545N18B2
  • 分解能：0.002°
  • 移動ガイド：V溝とクロスローラ
  • 移動機構、送り方式：ウォームギヤ
  • 位置決め精度：0.025°
  • 繰り返し精度：±0.002°
  • ロストモーション：0.002°
  • モーメント剛性：ヨー剛性0.16sec/N・cm
  • 耐荷重：78.4N（8kgf）
  • 質量：5.4kg
  • 最高速度：16°/s（8000pps時）
  • 主要材質/表面処理：アルミ合金/白アルマイト梨地
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • 適合ケーブル（別売）：ACB-BTD2、ACB-BTD3、ARC-BTD3

ATD-9020-HA1

  • 移動方向：傾斜2方向
  • ステージ高さ：76mm
  • 回転中心（ステージ上面より）：72mm
  • 移動量：上軸±15°、下軸±10°
  • ステージ面：90mm×90mm
  • 使用モータ：PKP545N18B2
  • 分解能：0.002°
  • 移動ガイド：V溝とクロスローラ
  • 移動機構、送り方式：ウォームギヤ
  • 位置決め精度：0.025°
  • 繰り返し精度：±0.002°
  • ロストモーション：0.002°
  • モーメント剛性：ヨー剛性0.8sec/N・cm
  • 耐荷重：58.8N（6kgf）
  • 質量：3.1kg
  • 最高速度：16°/s（8000pps時）
  • 主要材質/表面処理：アルミ合金/白アルマイト梨地
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • 適合ケーブル（別売）：ACB-BTD2、ACB-BTD3、ARC-BTD3

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    ATD-1220-HA1
    注文停止中
    ATD-1220-HP
    注文停止中
    ATD-9020-HA1
    注文停止中
    ATD-9020-HP

    使用モータ

    主要素材

    移動ガイド

    送り方式

    ステージ面(長さ)

    (mm)

    ステージ面(幅)

    (mm)

    ストローク(α角度)

    (deg)

    ストローク(β角度)

    (deg)

    表面処理

    耐荷重（範囲）

    (N)

    耐荷重

    (N)

    回転中心(ステージ面より)

    (mm)

    センサ

    使用モータ詳細

    		最小発注数量
    [5相ステッピングモータ標準] 5相ステッピングモータ標準
    アルミ合金
    [クロスローラ] V溝とクロスローラ
    ウォームギア
    125
    125
    ±15
    ±10
    白色アルマイト梨地
    50.1～100
    78.4
    112
    リミット+原点+近接原点
    PKP545N18B2
    1個
    [5相ステッピングモータ標準] PK545NBW相当
    アルミ合金
    [クロスローラ] V溝とクロスローラ
    ウォームギア
    125
    125
    ±15
    ±10
    白色アルマイト梨地
    50.1～100
    78.4
    112
    リミット+原点+近接原点
    -
    1個
    [5相ステッピングモータ標準] 5相ステッピングモータ標準
    アルミ合金
    [クロスローラ] V溝とクロスローラ
    ウォームギア
    90
    90
    ±15
    ±10
    白色アルマイト梨地
    50.1～100
    58.8
    72
    リミット+原点+近接原点
    PKP545N18B2
    1個
    [5相ステッピングモータ標準] PK545NBW相当
    アルミ合金
    [クロスローラ] V溝とクロスローラ
    ウォームギア
    90
    90
    ±15
    ±10
    白色アルマイト梨地
    30.1～50
    49
    72
    リミット+原点+近接原点
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    558,494円
    ( 614,343円 )
    80日目
    623,757円
    ( 686,133円 )
    80日目
    535,674円
    ( 589,241円 )
    19日目
    529,249円
    ( 582,174円 )
    41日目
  • 1

    • 詳細情報

    基本情報

    回転中心高さが異なる傾斜ステージを2台組み合わせた二軸傾斜ステージ（自動ステージ）。
    【特長】
    ・ステージ面上に回転中心があり、弧を描くように移動する仕様
    【用途】
    ・カメラ、センサなどの位置決めに使用

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • CADデータは、一部の型番には対応しておりません。

    商品担当おすすめ

    • 傾斜ステージ（自動ステージ） 画像

      中央精機

      傾斜ステージ（自動ステージ）

      二軸傾斜ステージ（自動ステージ）は、回転中心高さの異なる傾斜ステージ（自動ステージ）を2台を直交させた製品です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    二軸傾斜ステージ（自動ステージ）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qモータ交換はできますか。
    A
    変更の可否もありますのでお問い合わせください。
